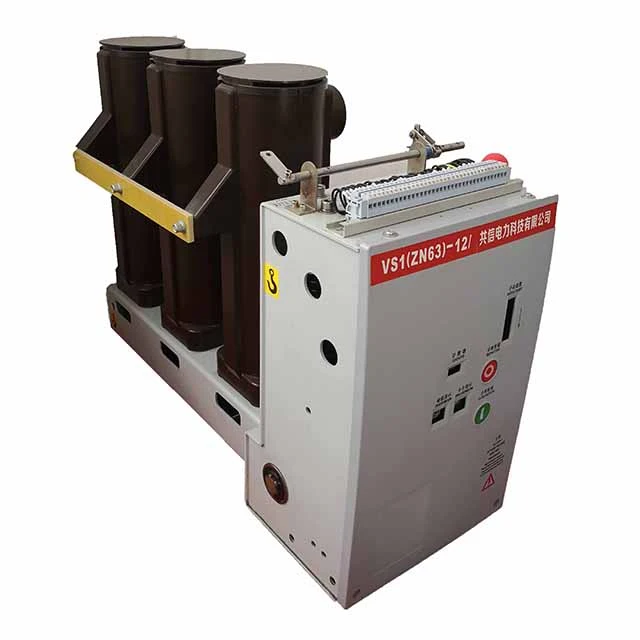

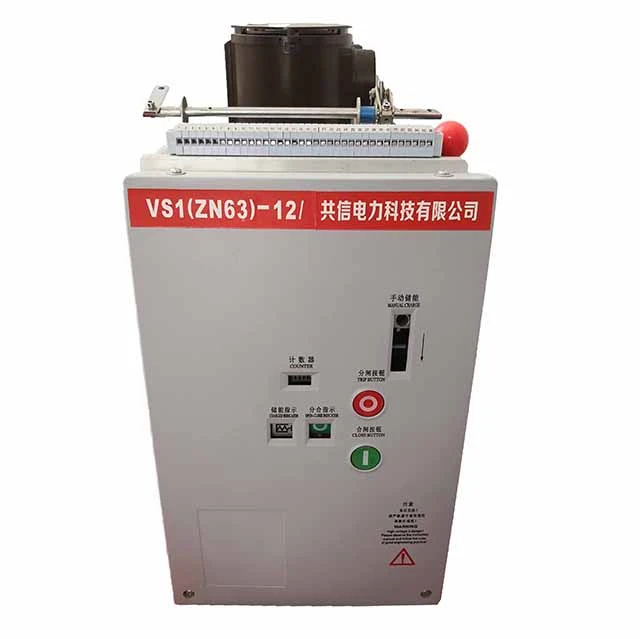

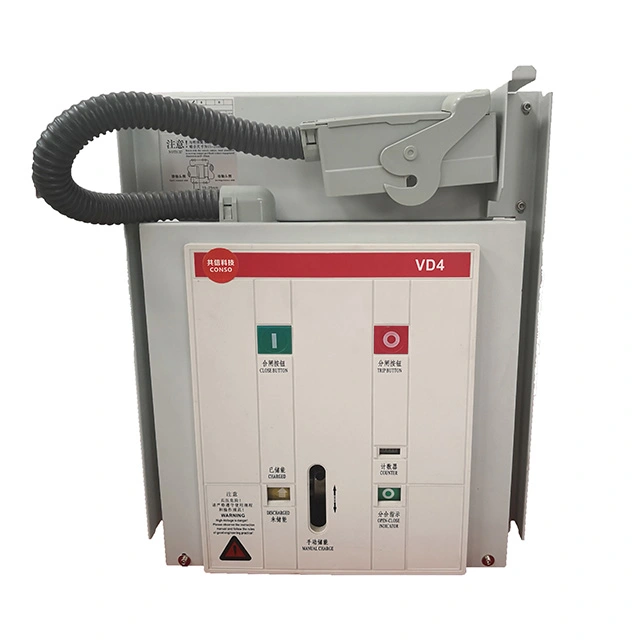

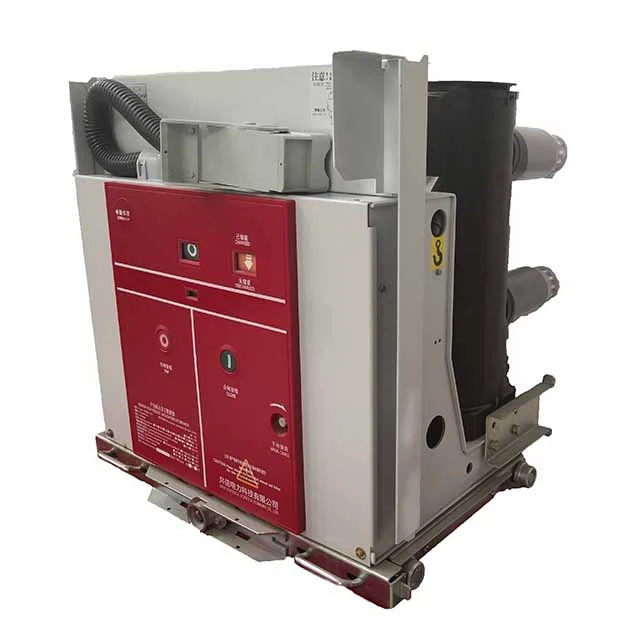

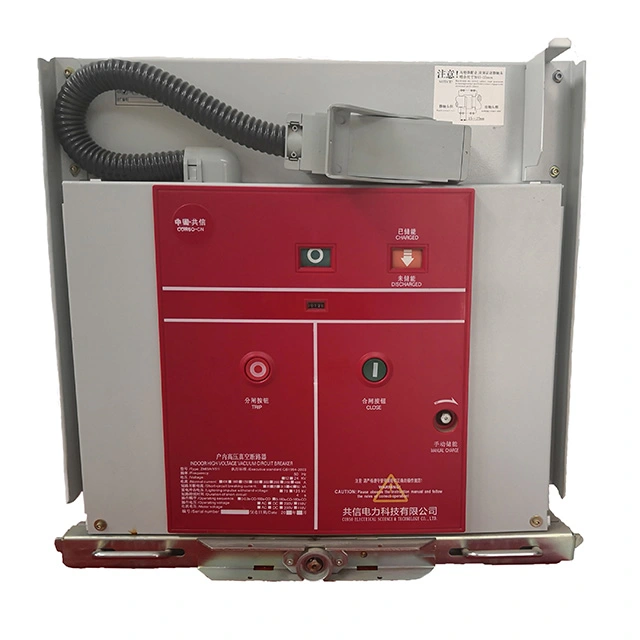

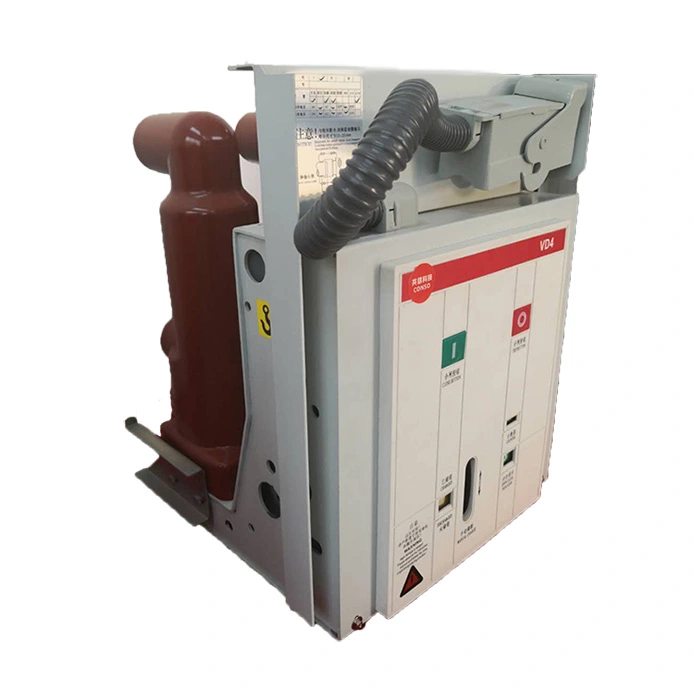

O disjuntor elétrico a vácuo 11kv vcb foi projetado para uso em sistemas de energia de 12kV como um dispositivo de proteção e controle para equipamentos de rede elétrica, bem como instalações de energia industriais e de mineração. Ele pode ser instalado em painéis elétricos das séries KYN28, HXGN e GG-1A e é adequado para aplicações que requerem operações frequentes.
Os tipos de instalação disponíveis do disjuntor elétrico a vácuo vcb de 11kv incluem tipo carrinho (carrinho de mão), tipo estacionário, tipo montado lateralmente e tipo de ímã permanente. De acordo com a estrutura de isolamento, é oferecido em tipo padrão, tipo cilindro isolado e tipo poste de resina fundida. Unidades auxiliares compatíveis do disjuntor elétrico a vácuo 11kv vcb incluem caminhão de isolamento, caminhão de fusíveis e caminhão de transformador de tensão.
Estrutura: O interruptor a vácuo e o circuito condutor principal são encapsulados em resina epóxi, proporcionando excelente resistência a vibrações, poeira, umidade e poluição. Este design aumenta significativamente a confiabilidade e prolonga a vida útil em ambientes agressivos.
Interruptor a Vácuo: Oferece forte desempenho de extinção de arco e capacidade de interrupção, garantindo alta capacidade de interrupção de curto-circuito (até 40kA) e resistência elétrica estável.
Mecanismo de operação: Projetado como uma unidade integrada ao corpo do disjuntor, pode ser configurado de forma flexível para instalação fixa, em carrinho (carrinho de mão) ou montada lateralmente, para atender aos requisitos de diferentes sistemas de manobra.
Funções de Proteção: Proteção integrada contra sobrecarga, curto-circuito e subtensão, garantindo operação segura e confiável do sistema de potência.
Resistência Mecânica: mais de 10.000 operações.
|
Máx. Tensão de Trabalho (kV) |
12 |
||
|
Tensão de Operação (V) |
CA 220/110 CC 220/110 |
||
|
Frequência nominal (Hz) |
50 |
||
|
Tolerância nominal de tensão de impulso de iluminação (kV) |
75 |
||
|
1 min Tensão de frequência de energia (kV) |
42 |
||
|
Corrente nominal de interrupção de curto-circuito (kA) |
25 |
31.5 |
40 |
|
Corrente nominal (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Vida Mecânica (vezes) |
10.000 ou 20.000 |
||
|
Velocidade Média de Fechamento (m/s) |
0,5 a 0,8 |
||
|
Velocidade média de disparo (m/s) |
0,9 a 1,2 |
||
|
Tempos Nominais de Interrupção de Curto-circuito (vezes) |
30 |
||
|
Tempo de fechamento (ms) |
35 a 70 |
||
|
Tempo de disparo (ms) |
20 a 50 |
||
