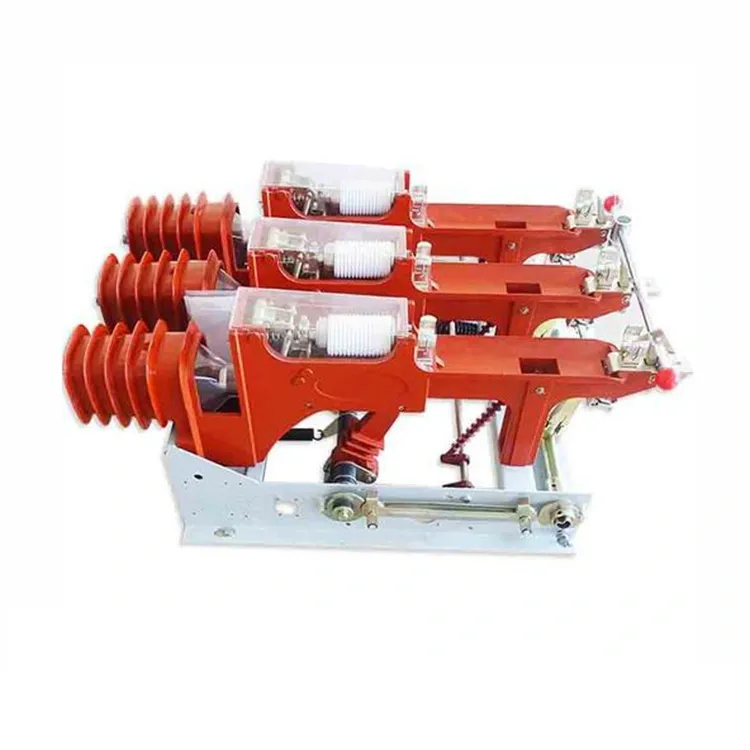

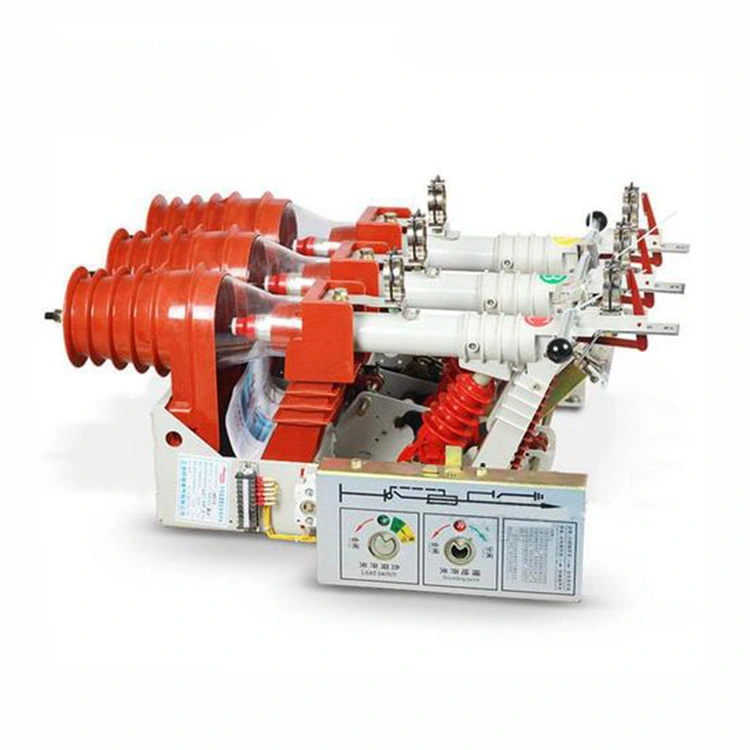

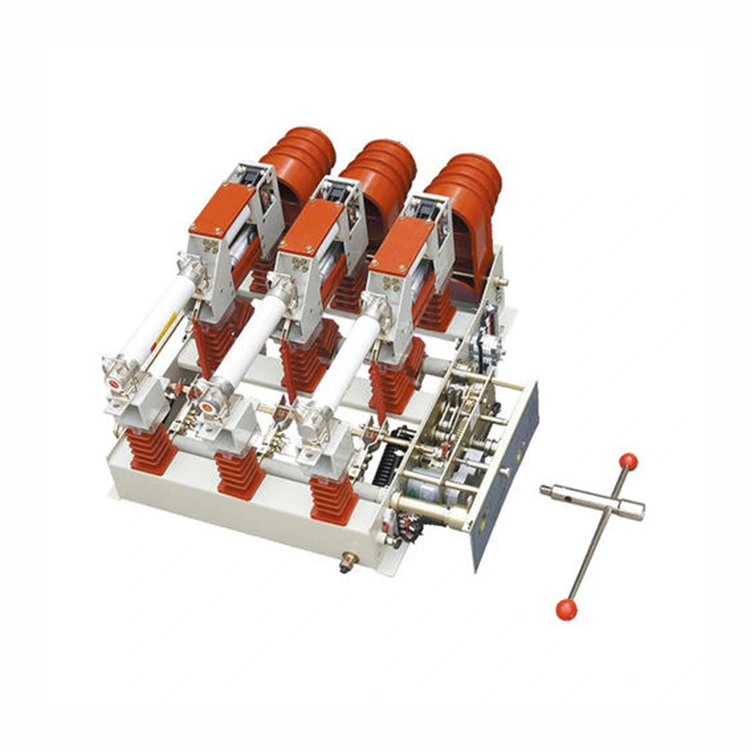

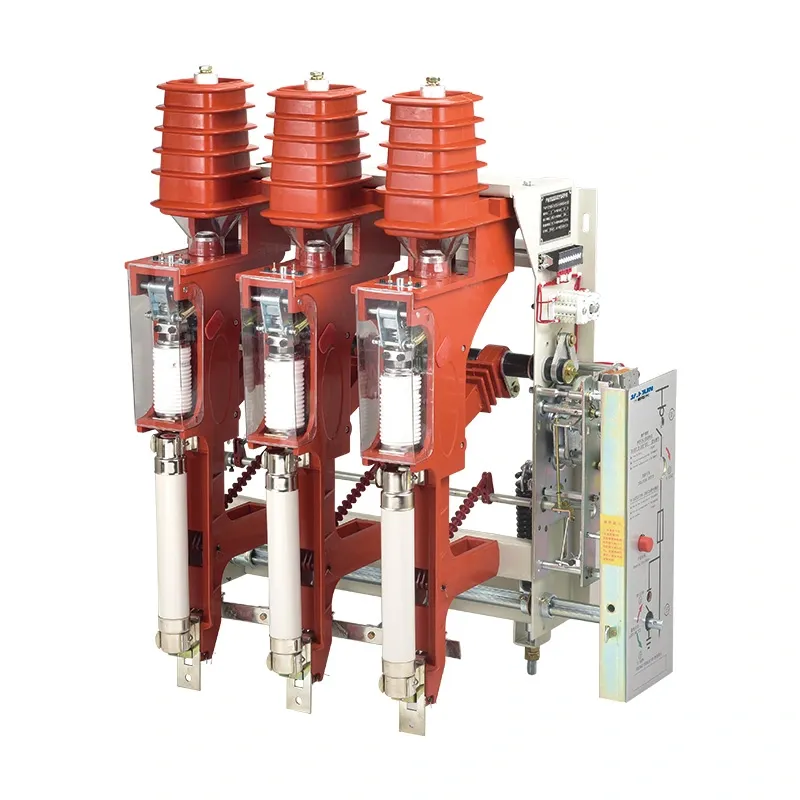

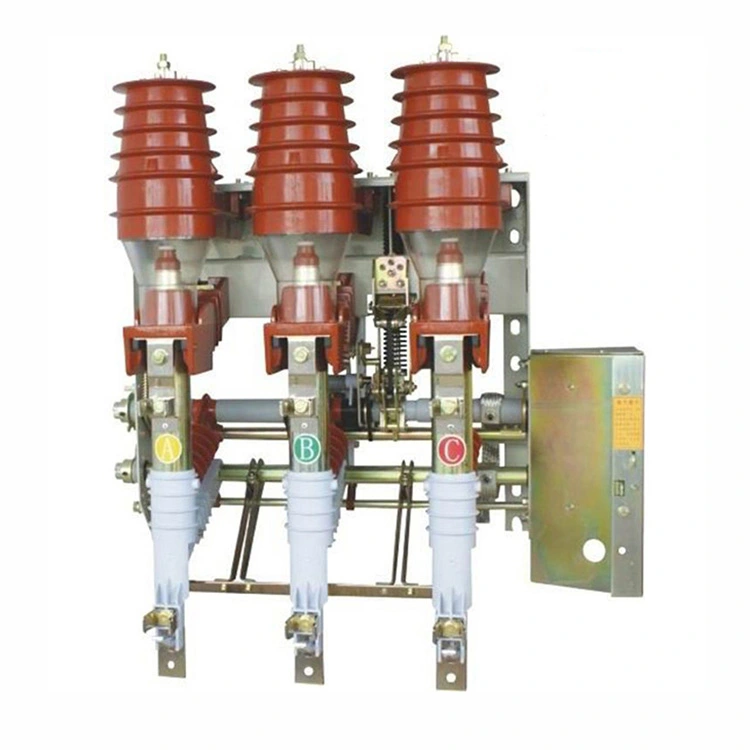

Chave seccionadora de carga com fusível a vácuo Mv 11kv

A chave seccionadora de carga com fusível a vácuo mv 11kv é um quadro trifásico de média tensão com tensão nominal de 12 kV e frequência nominal de 50 Hz. Ele é projetado para estabelecer e interromper correntes de carga, correntes de loop, correntes de transformadores sem carga e correntes de carga de cabos, bem como para fechar correntes de curto-circuito. Quando equipado com uma chave de aterramento, a chave seccionadora em carga é capaz de suportar correntes de curto-circuito. A característica estrutural pode ser mostrada abaixo:

1. A chave seccionadora de carga, a chave de aterramento, o fusível e o mecanismo de operação são montados em uma única estrutura, permitindo combinações flexíveis. O design é compacto, com pequenas dimensões gerais e fácil instalação.

2. Equipada com blindagens isoladas para os contatos fixos, a unidade principal em anel alcança isolamento interno sem a necessidade de barreiras fase a fase ou divisórias isolantes nos pontos de ruptura, o que evita efetivamente acidentes com arco elétrico dentro do gabinete.

3. Um intertravamento mecânico confiável é fornecido entre a chave seccionadora de carga do fusível a vácuo de MT, a chave de aterramento e o fusível, para garantir a conformidade com os requisitos de segurança das “cinco prevenção”.

4. Dois modos de operação estão disponíveis em uma chave seccionadora de carga com fusível a vácuo mv: operação manual e operação motorizada com fonte de alimentação dupla CA/CC.

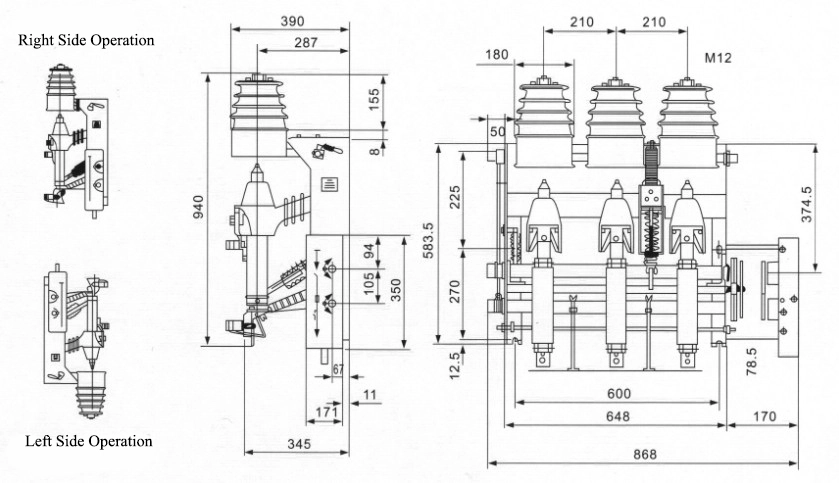

Parâmetro do produto:

Perguntas frequentes sobre o produto:

P: Como a tecnologia de vácuo melhora o desempenho em uma chave seccionadora de carga com fusível a vácuo mv de 11kv?

R: O interruptor a vácuo fornece um meio de extinção de arco limpo e confiável. Ele garante a extinção rápida do arco na corrente zero, reduz o desgaste dos contatos, minimiza os requisitos de manutenção e elimina as preocupações ambientais associadas ao gás SF₆.

P: Qual a função dos fusíveis na combinação da chave seccionadora em carga e do fusível?

R: Os fusíveis atuam como proteção de backup, interrompendo altas correntes de falta além da capacidade da chave seccionadora de carga. Eles também operam um mecanismo de percussão que desarma a chave durante uma falta, garantindo a desconexão coordenada do circuito.

P: Quais são as vantagens em relação a um disjuntor convencional?

R: Embora os disjuntores ofereçam capacidade total de eliminação de falhas, a chave seccionadora de carga com fusível a vácuo fornece uma solução mais compacta, econômica e de fácil manutenção para aplicações em nível de distribuição. É particularmente adequado para proteção de transformadores onde a coordenação de fusíveis e interruptores é suficiente.
