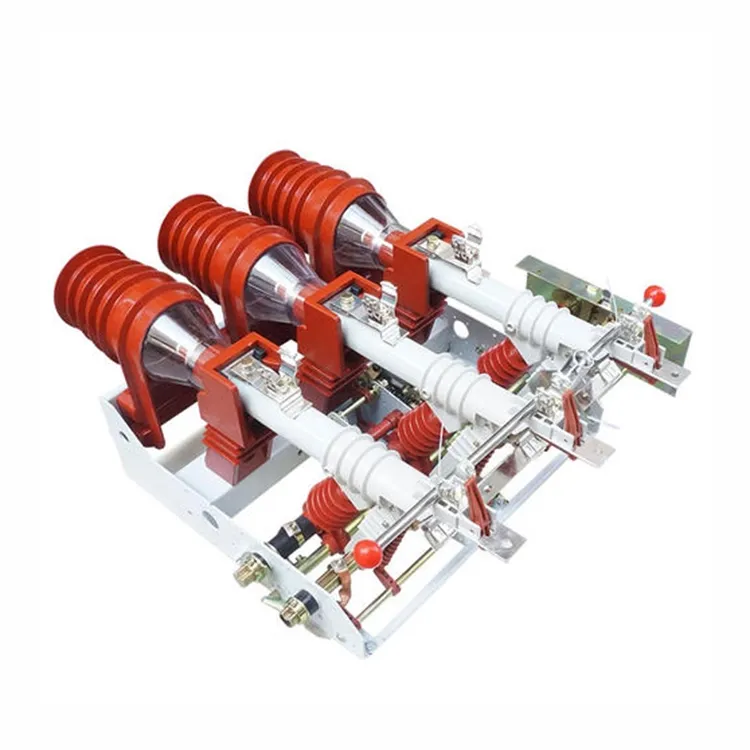

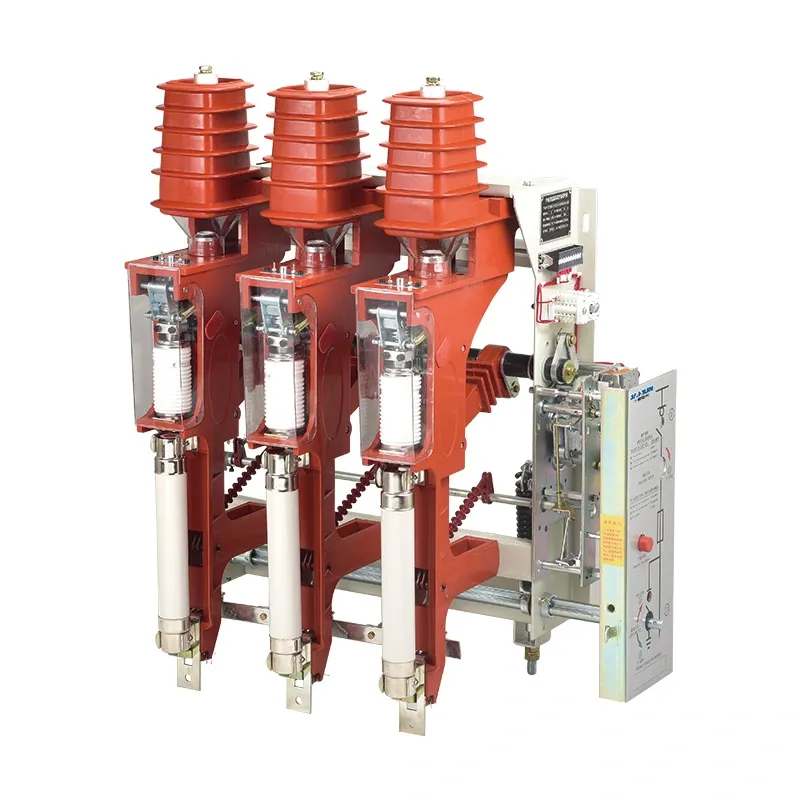

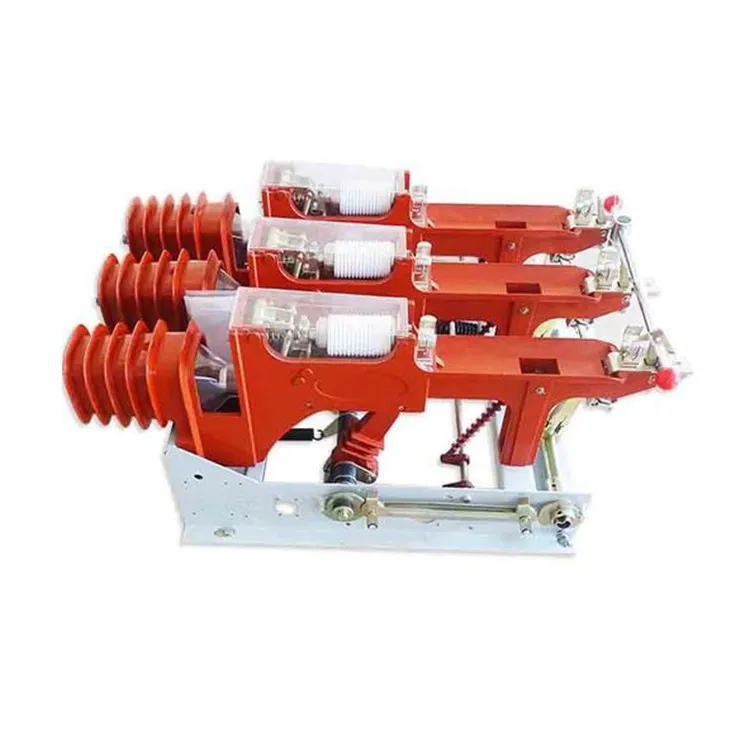

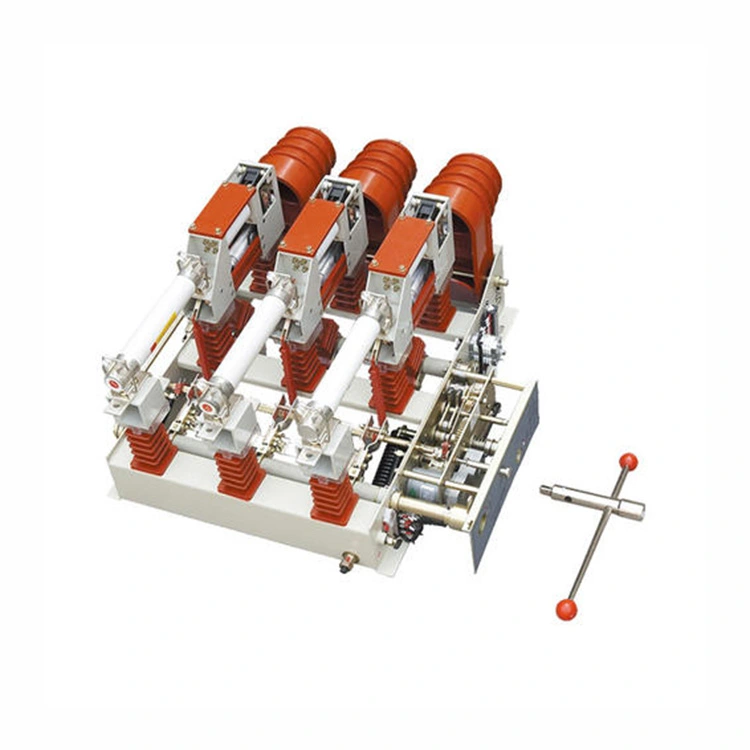

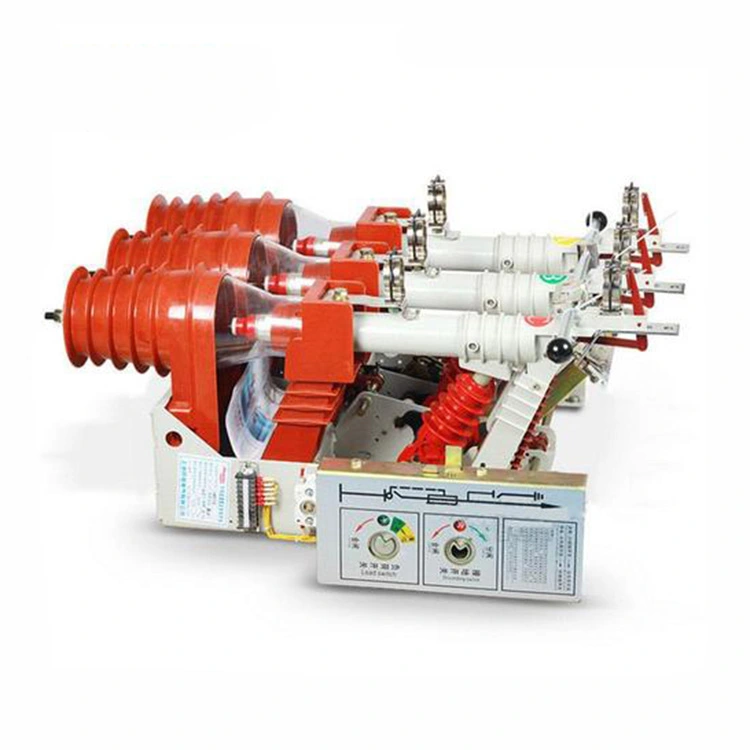

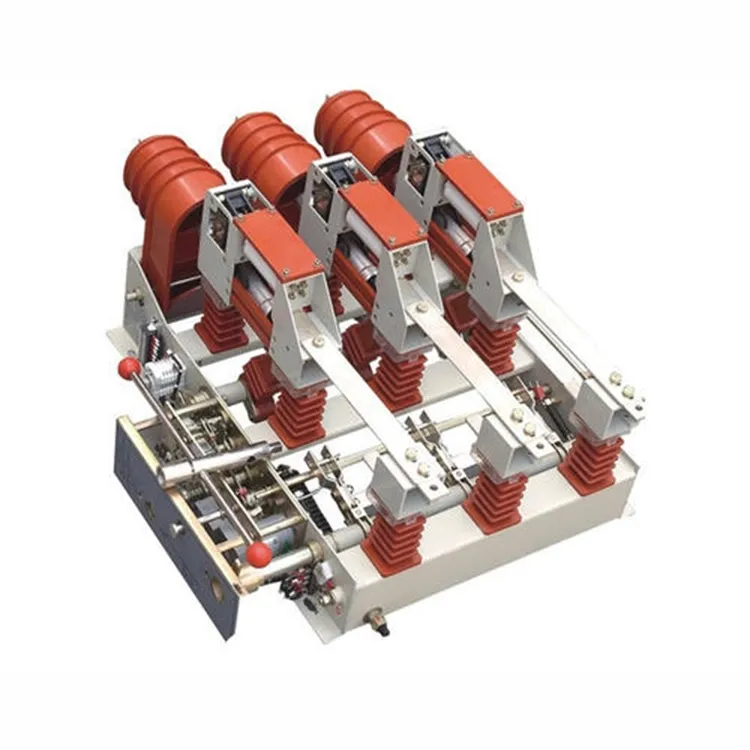

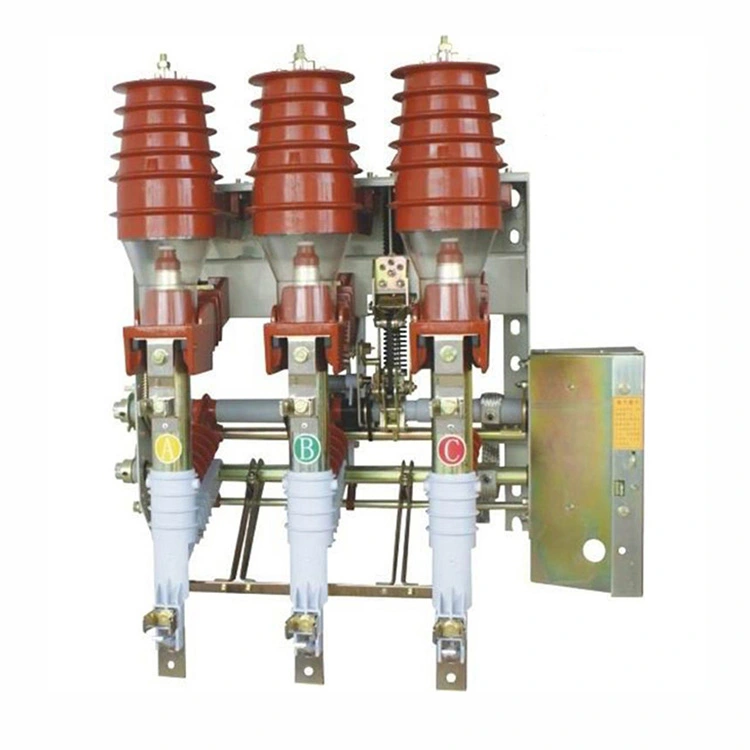

Chave seccionadora de carga montada em poste fechado

Uma chave seccionadora de carga montada em poste fechada é um tipo de dispositivo de comutação automática CA de média tensão. Seu principal elemento de comutação é uma chave seccionadora de carga com isolamento a gás SF6, normalmente instalada no ponto de demarcação no lado do usuário do sistema de energia. É usado para isolar falhas do lado do usuário e proteger a rede a montante.

A chave seccionadora de carga montada em poste fechada foi projetada como um dispositivo elétrico montado em poste externo. É composto pelo corpo da chave de carga e um controlador, interligados através de cabos de controle selados com conectores de aviação. Seu sistema de extinção de arco combina um interruptor a vácuo com isolamento de SF6, enquanto o interruptor opera em série com uma chave de isolamento ligada mecanicamente para obter uma configuração de interrupção dupla.

As funções principais do dispositivo incluem eliminação automática de falhas à terra monofásicas no lado do usuário e isolamento automático de falhas de curto-circuito de fase. Após a detecção da falha, ele dispara diretamente ou bloqueia a ação de abertura para evitar a propagação da falha para a rede upstream. A chave seccionadora de carga montada em poste fechada é aplicável a redes de distribuição de 12 kV, 50 Hz em pontos de entrada do usuário, para instalações internas e externas. Estruturalmente, ele difere de um disjuntor de limite de usuário.

Parâmetro do produto:

Perguntas frequentes sobre o produto:

P: Quais são as principais vantagens do design fechado?

R: O gabinete fornece isolamento confiável e proteção contra poeira, umidade e ambientes corrosivos. Reduz os requisitos de manutenção, prolonga a vida útil e melhora a segurança operacional em comparação com chaves do tipo aberto.

P: Que tipo de métodos de isolamento e extinção de arco são usados ​​em uma chave seccionadora de carga montada em poste fechado?

R: A chave seccionadora de carga montada em poste fechada usa gás SF₆ ou ambiente de vácuo como meio de isolamento e métodos de extinção de arco. Naturalmente, o arco é normalmente interrompido por um interruptor a vácuo ou por câmaras de SF₆ do tipo puffer, para garantir uma interrupção rápida e desgaste mínimo do contato.
