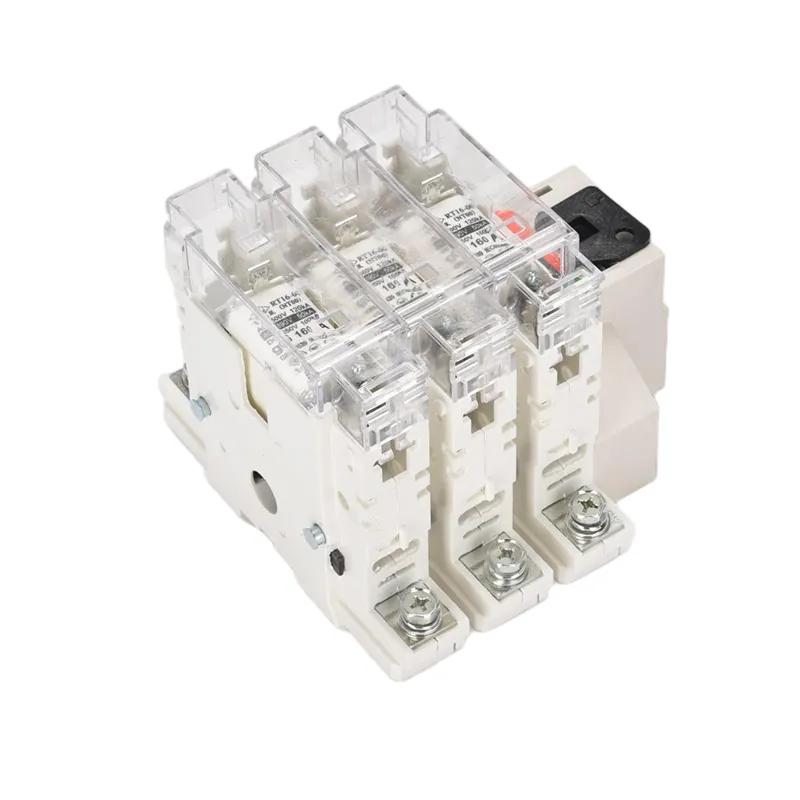

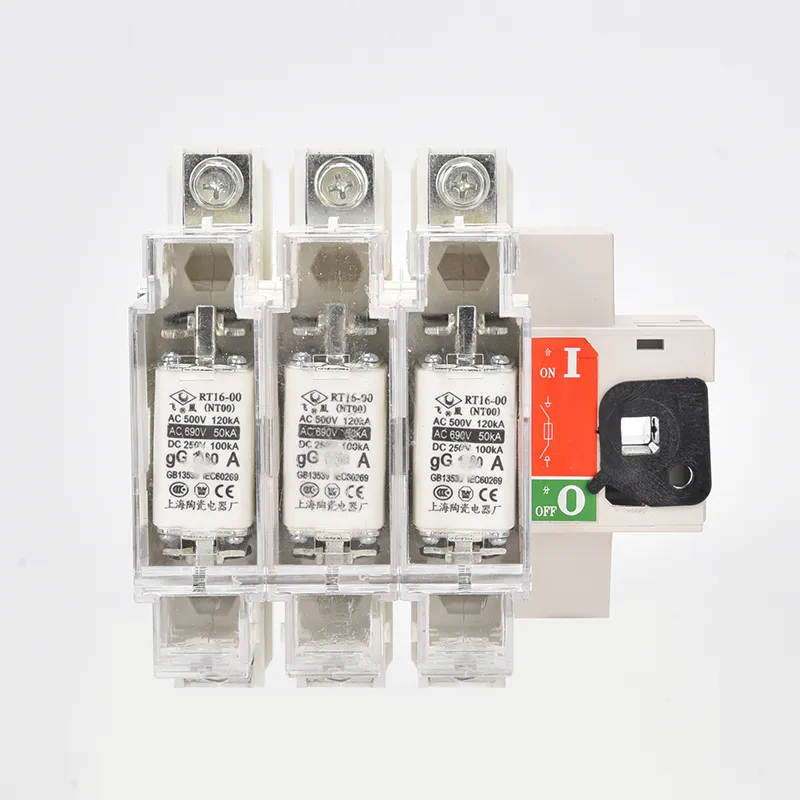

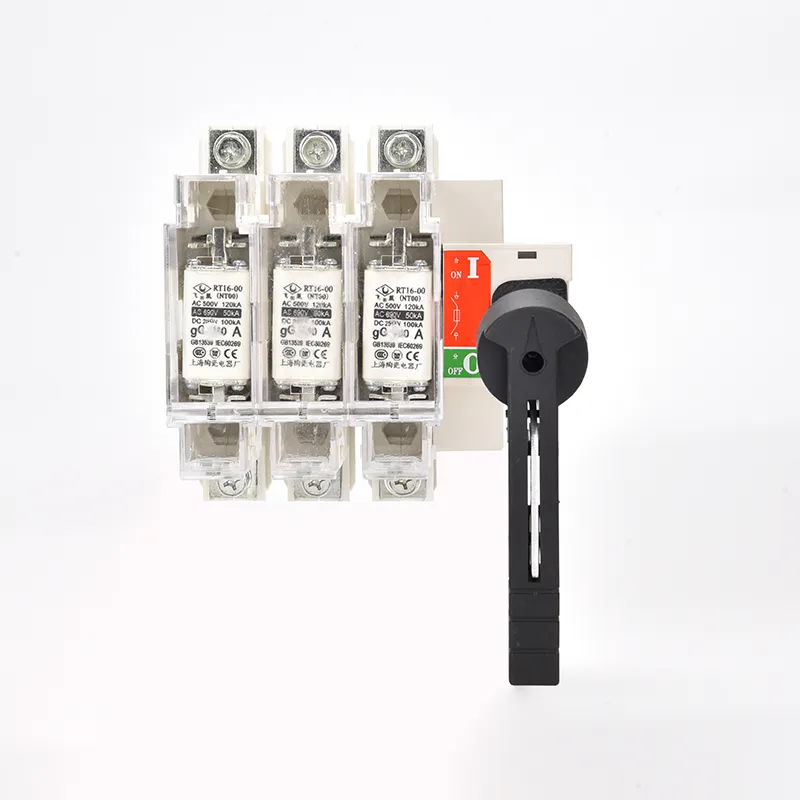

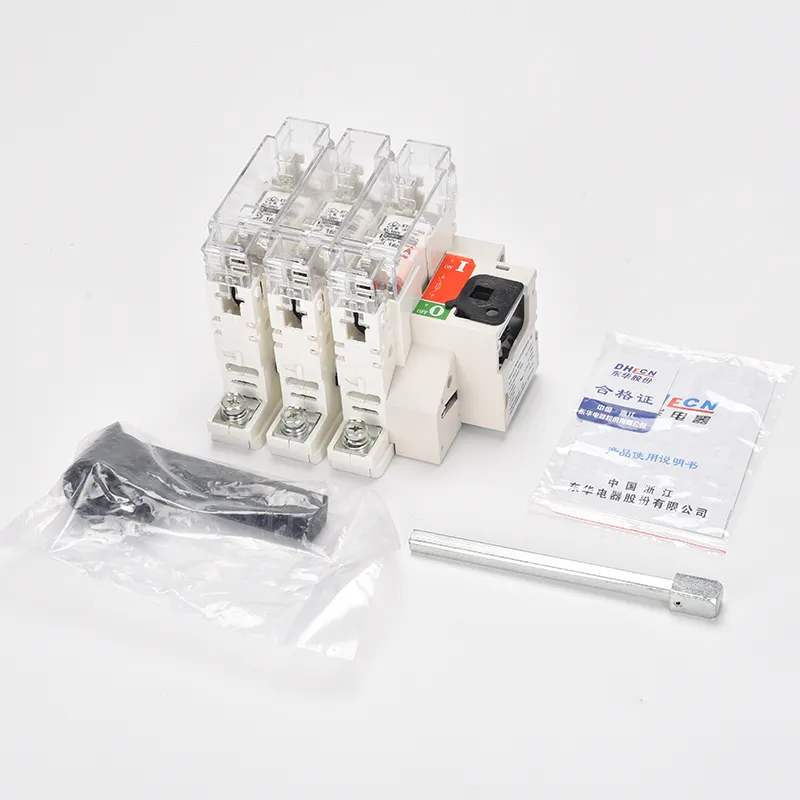

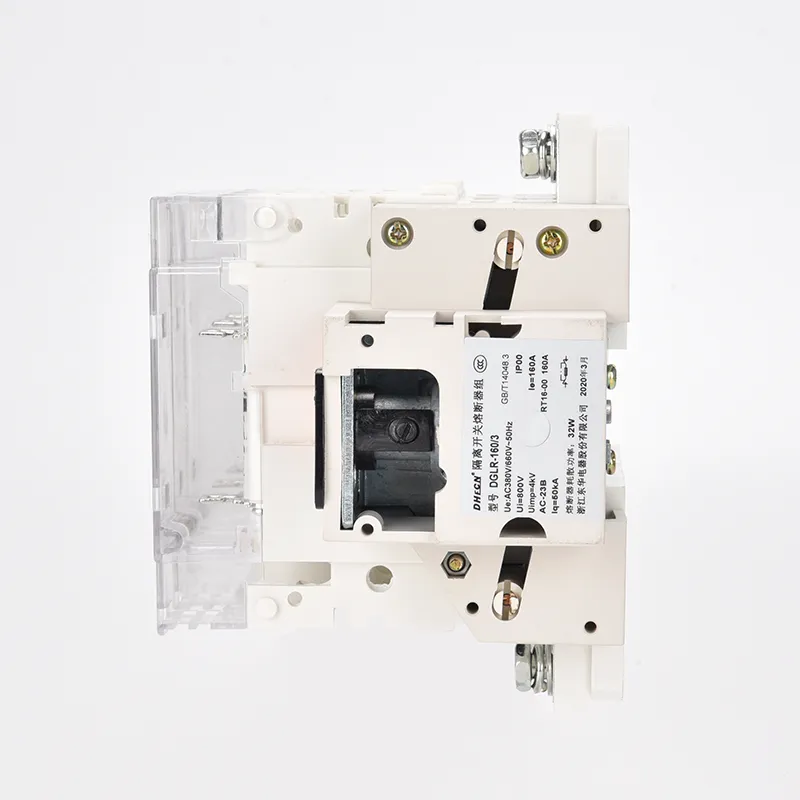

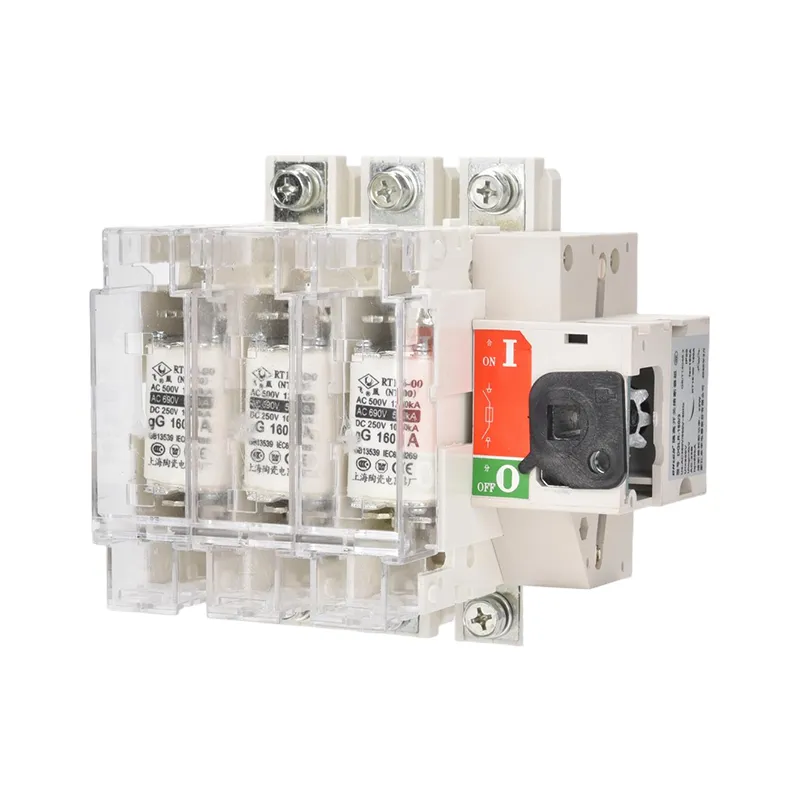

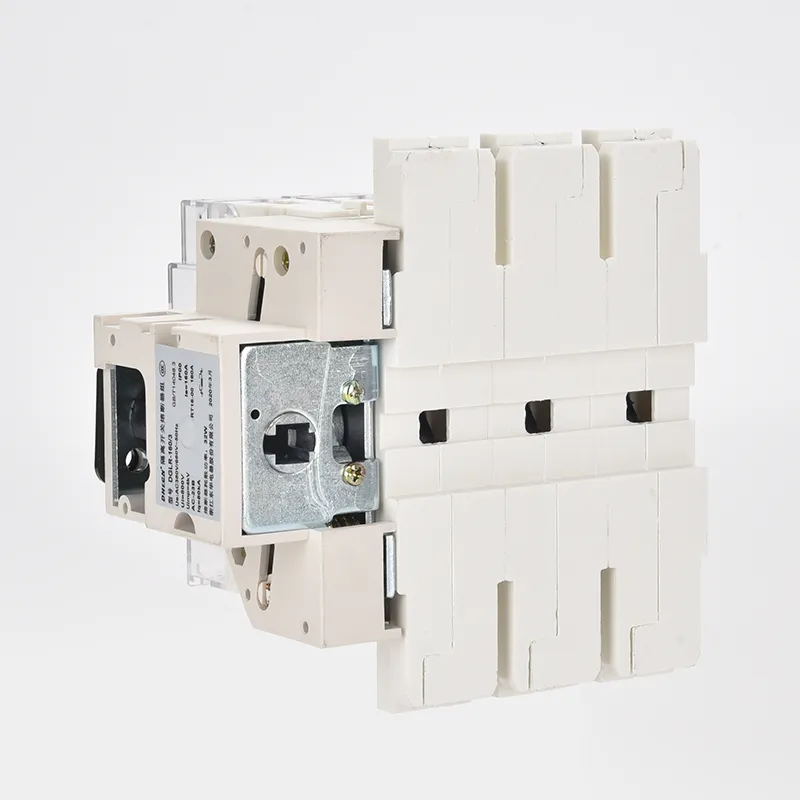

Interruptor isolador de fusível trifásico CA

Cada interruptor isolador de fusível trifásico CA produzido na Wenzhou XiFa Electric Power Equipment Co., Ltd pode fornecer um ponto de interrupção claramente visível, isolamento seguro de circuitos e proteção contra curtos-circuitos e sobrecargas. Esta atenção aos detalhes do projeto minimiza o risco durante a manutenção e a operação diária. Enquanto isso, WenZhou XiFa fornece suporte técnico, orientação de instalação e serviço de resposta rápida para cada interruptor isolador de fusível trifásico CA vendido, para garantir que os clientes recebam interruptores isoladores de alta qualidade e suporte confiável durante todo o ciclo de vida do produto.

Enviar consulta

Descrição do produto

Uma chave isoladora de fusível trifásico CA combina as funções de um isolador e um fusível, oferecendo separação de circuito e proteção contra sobrecorrente. Suas características estruturais e vantagens podem ser resumidas da seguinte forma:

Características estruturais das chaves isoladoras de fusíveis trifásicos CA:

1.Design de contato: O contato móvel adota uma estrutura arqueada, elevada no centro para corresponder à largura do espaço de contato. Isto garante um caminho condutor confiável quando combinado com o contato fixo.

2. Fusível integrado: Equipado com fusíveis integrados que fornecem proteção contra sobrecorrente. Quando a corrente excede o valor nominal, o elemento fusível derrete, desconectando imediatamente o circuito.

3. Intertravamento mecânico: O eixo está ligado à alça e um mecanismo de armazenamento de energia de mola garante uma troca rápida. A velocidade e a força de operação permanecem consistentes, independentemente do esforço manual.

4. Carcaça protetora: O gabinete é feito de resina reforçada com fibra de vidro, oferecendo excelente resistência dielétrica e desempenho de isolamento confiável.

Vantagens dos interruptores isoladores de fusíveis trifásicos CA:

1. Proteção abrangente: Combina a função de isolamento de uma chave com a proteção contra sobrecorrente de um fusível, garantindo resposta rápida a curtos-circuitos e sobrecargas.

2.Seguro e confiável: Alta capacidade de interrupção, fortes características de limitação de corrente e recursos de intertravamento mecânico aumentam a segurança operacional.

3. Fácil manutenção: O design modular do fusível permite a substituição rápida dos elementos fusíveis após uma falha, sem a necessidade de trocar a unidade inteira.

4. Econômico: Adequado para aplicações de baixa tensão, como transformadores montados em almofada, oferecendo desempenho estável a um custo relativamente baixo.

AC Three Phase Fuse Isolator Switch

Parâmetro do produto:

Quadro atual A	Corrente nominal do fusível (A)	Modo de fusível
63	10,20,30,40,50,63	00C
160	63,80,100,125,160	0
250	160	0
250	200,250	1
400	300,315,400	2
630	400、500、630	3

o tipo frontal

Tipo	Tamanho do fusível	Tamanho do quadro e tamanho de instalação
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Tipo	Tamanho do fusível	Tamanho do quadro e tamanho de instalação
GLR-400~630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

o tipo aparte

Tipo	Tamanho do fusível	Tamanho do quadro e tamanho de instalação
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Tipo	Tamanho do fusível	Tamanho do quadro e tamanho de instalação
GLR-400~630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

Manutenção do produto:

P: Como funciona o fusível na chave isoladora do fusível trifásico CA?

R: O elemento fusível derrete quando a corrente excede o limite nominal, cortando o circuito imediatamente. Isso protege cabos, transformadores e equipamentos contra danos causados por sobrecargas ou curtos-circuitos.

P: Quais recursos de segurança estão incluídos na chave isoladora do fusível trifásico CA?

R: Um ponto de interrupção claramente visível garante que os operadores possam ver a desconexão. Os intertravamentos mecânicos evitam operações inseguras e o elemento fusível fornece proteção imediata contra falhas.

P: Quão fácil é a manutenção?

R: A manutenção é simples. O módulo de fusíveis é substituível, o que significa que o tempo de inatividade é mínimo e as peças sobressalentes são baratas em comparação com dispositivos mais complexos.
