Como um transformador de corrente CT de sequência zero tipo rosca melhora a proteção contra falta à terra

Resumo do artigo: A Tipo de rosca do transformador de corrente CT de sequência zeroé um importante componente de detecção para detectar falhas à terra, correntes de fuga e anormalidades de isolamento em sistemas elétricos. Com um núcleo toroidal envolvendo os condutores, ele pode detectar a corrente residual produzida quando a soma vetorial das correntes de fase não é mais zero. Este artigo explica seu princípio de funcionamento, construção, características técnicas, aplicações, considerações de seleção e por que a qualidade de fabricação confiável é importante para os sistemas modernos de proteção de energia.

Índice

1. O que é um transformador de corrente CT de sequência zero do tipo rosca?
2. Como funciona uma TC de sequência zero tipo Donut?
3. Quais são os principais recursos de construção?
4. Quais especificações técnicas os compradores devem considerar?
5. Onde uma TC de sequência zero é comumente usada?
6. Como você deve selecionar o CT de sequência zero correto?
7. Quais são as principais vantagens?
8. Perguntas frequentes sobre o tipo de rosca do transformador de corrente CT de sequência zero
9. Conclusão

O que é um transformador de corrente CT de sequência zero do tipo rosca?

Para engenheiros elétricos e profissionais de distribuição de energia, a detecção precisa de corrente residual é essencial para identificar falhas antes que elas se transformem em danos ao equipamento, riscos de incêndio ou interrupções inesperadas de energia. UMTipo de rosca do transformador de corrente CT de sequência zerofoi projetado especificamente para esse fim.

Ao contrário de um transformador de corrente convencional que mede principalmente a corrente que flui através de um condutor individual, um TC de sequência zero monitora o efeito magnético combinado de múltiplos condutores que passam através de seu núcleo toroidal. Sob condições trifásicas normais, a soma vetorial das correntes de fase é aproximadamente zero. Quando ocorre um vazamento ou uma falta à terra, desenvolve-se um desequilíbrio, criando uma corrente mensurável de sequência zero.

De acordo com as informações do produto fornecidas porXiFa, seu TC de sequência zero usa um núcleo toroidal e enrolamento secundário e é projetado para aplicações que incluem proteção contra falta à terra, detecção de corrente de fuga, monitoramento de isolamento e proteção de relé. O produto é adequado para sistemas de energia de 50 Hz e diferentes configurações de ponto neutro.

Para os compradores que procuram um transformador de corrente CT de sequência zero do tipo rosca, é importante compreender o princípio elétrico e a construção física antes de selecionar um modelo.

Como funciona uma TC de sequência zero tipo Donut?

O princípio de funcionamento baseia-se no equilíbrio magnético dos condutores que passam pela abertura do TC. Num circuito trifásico saudável, as correntes normalmente se equilibram, de modo que o fluxo magnético resultante dentro do núcleo toroidal permanece muito pequeno.

Quando ocorre uma falha de isolamento ou fuga à terra, parte da corrente segue um caminho não intencional até à terra. O equilíbrio actual está, portanto, perturbado. O fluxo magnético residual resultante induz um sinal secundário que pode ser transmitido a um relé de proteção, instrumento de monitoramento ou outro equipamento de controle.

O processo de detecção simplificado pode ser entendido da seguinte forma:

1. Os condutores de fase passam pelo núcleo toroidal do TC.
2. O CT detecta continuamente o campo magnético combinado.
3. Um desequilíbrio de corrente produz corrente de sequência zero.
4. O enrolamento secundário gera um sinal elétrico correspondente.
5. O sistema de proteção avalia o sinal.
6. Se o limite de proteção predefinido for excedido, o relé poderá iniciar um alarme ou interrupção do circuito.

Este arranjo fornece um método prático para detectar correntes residuais relativamente pequenas sem a necessidade de um TC convencional em cada condutor individual.

Quais são os principais recursos de construção?

O desempenho de um TC de seqüência zero tipo donut depende fortemente de seu núcleo magnético, enrolamento, sistema de isolamento, invólucro e precisão de fabricação. A XiFa afirma que seu produto utilizafio esmaltado de cobre sem oxigêniopara enrolamento e chapas de aço silício de alta permeabilidade para o núcleo magnético. Essas escolhas de materiais destinam-se a suportar condutividade elétrica, resistência mecânica e sensibilidade a pequenas correntes de sequência zero.

Núcleo Magnético Toroidal

O núcleo circular cria um caminho magnético fechado ao redor dos condutores. A alta permeabilidade magnética ajuda o TC a responder de forma eficaz a correntes residuais relativamente pequenas.

Enrolamento Secundário

O enrolamento secundário converte o fluxo magnético detectado em um sinal elétrico utilizável para equipamentos de proteção e monitoramento. A qualidade do enrolamento afeta diretamente a consistência do sinal e a confiabilidade a longo prazo.

Isolamento e Encapsulamento

A estrutura do produto pode incorporar resina epóxi ou carcaça de borracha de silicone. Essa proteção ajuda a melhorar a resistência à umidade e à contaminação ambiental, o que é particularmente importante em ambientes de distribuição elétrica.

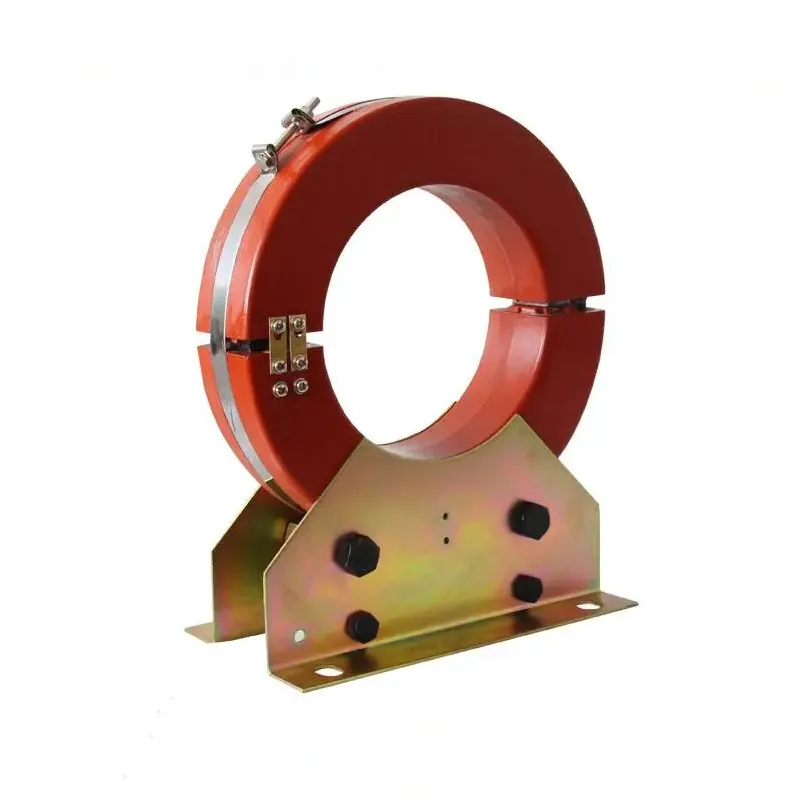

Opções de núcleo sólido e núcleo dividido

Os requisitos de instalação podem variar. Os projetos de núcleo sólido geralmente exigem que os cabos passem pelo TC antes da conexão, enquanto as configurações de núcleo dividido podem ser úteis para projetos de modernização onde a desconexão dos condutores existentes é indesejável.

Quais especificações técnicas os compradores devem considerar?

A escolha de um TC nunca deve depender apenas do diâmetro físico. A compatibilidade elétrica, os requisitos do relé, a disposição dos condutores e as condições de instalação devem ser avaliados em conjunto.

As especificações publicadas do fabricante listam vários modelos LXK, incluindo versões Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 e Φ240, com diferentes combinações de relé, conexão, valor de escala e corrente primária. Os compradores devem confirmar a configuração exata com o fabricante antes de fazer um pedido.

Onde uma TC de sequência zero é comumente usada?

A capacidade de detectar corrente residual torna este tipo de TC útil em uma ampla gama de aplicações de proteção elétrica. Pode ser integrado em sistemas de proteção onde a detecção precoce de vazamentos ou faltas à terra é importante.

• Proteção contra falha à terra:Detecta corrente residual associada a falhas à terra.
• Monitoramento de corrente de fuga:Ajuda a identificar caminhos de corrente anormais.
• Monitoramento de isolamento:Apoia a identificação de condições de isolamento deterioradas.
• Sistemas de distribuição de energia:Fornece informações de corrente residual para relés de proteção.
• Redes inteligentes:Pode ser integrado em sistemas inteligentes de monitoramento e proteção.
• Equipamentos industriais:Ajuda a monitorar equipamentos elétricos onde a detecção contínua de falhas é necessária.
• Construindo redes elétricas:Suporta segurança elétrica e proteção de distribuição.
• Sistemas de trânsito ferroviário:Pode ser incorporado em sistemas especializados de monitoramento elétrico.

A XiFa identifica especificamente redes inteligentes, trânsito ferroviário, sistemas elétricos prediais e monitoramento de equipamentos industriais entre as áreas de aplicação para seus produtos CT de sequência zero.

Como você deve selecionar o CT de sequência zero correto?

Para as equipes de compras, selecionar o modelo certo envolve mais do que simplesmente escolher o maior núcleo disponível. Uma avaliação sistemática pode reduzir problemas de compatibilidade e melhorar a eficiência da instalação.

1. Verifique a disposição dos cabos.Confirme o número e a disposição dos condutores que passarão pela abertura do TC.
2. Meça a abertura necessária.Certifique-se de que o diâmetro interno proporciona espaço suficiente para os cabos existentes.
3. Confirme o relé de proteção.As características da saída do TC e do relé devem ser compatíveis.
4. Verifique o sistema elétrico.Verifique a frequência, a configuração do neutro, o método de aterramento e outros requisitos do sistema.
5. Avalie o ambiente de instalação.A umidade, a poluição, a temperatura e o espaço de instalação disponível podem influenciar a construção adequada.
6. Considere os requisitos de modernização.Projetos de núcleo dividido podem proporcionar maior conveniência quando os cabos existentes não podem ser desconectados facilmente.
7. Revise a qualidade do fabricante.O material do núcleo, os materiais do enrolamento, o isolamento, os procedimentos de teste e a consistência de fabricação devem ser considerados antes da aquisição em massa.

Para compradores internacionais provenientes de um fabricante ou fornecedor chinês, a documentação técnica e a confirmação do modelo devem ser obtidas antes da compra. Isto é particularmente importante quando o TC for integrado em um sistema de proteção maior.

Quais são as principais vantagens?

Um TC de sequência zero do tipo rosca devidamente selecionado pode fornecer vários benefícios práticos para sistemas de proteção elétrica:

• Alta sensibilidade:Um núcleo magnético adequado pode ajudar a detectar pequenas correntes residuais.
• Estrutura compacta:A configuração toroidal pode se ajustar com eficiência aos condutores existentes.
• Detecção não intrusiva:A detecção de corrente é obtida sem colocar o enrolamento primário em série com o circuito.
• Integração de proteção:Os sinais secundários podem ser conectados a relés de proteção e equipamentos de monitoramento.
• Instalação flexível:As opções de construção disponíveis podem acomodar diferentes cenários de instalação.
• Ampla faixa de aplicação:Adequado para ambientes industriais, comerciais, de infraestrutura e de distribuição de energia.

O design do produto XiFa combina um núcleo toroidal com um enrolamento secundário e uma caixa protetora, enquanto a seleção de material declarada enfatiza a condutividade, a resistência mecânica e a sensibilidade magnética.

Perguntas frequentes sobre o tipo de rosca do transformador de corrente CT de sequência zero

Para que é usado um transformador de corrente CT de sequência zero tipo donut?

É usado principalmente para detectar sequência zero ou corrente residual causada por falhas à terra, correntes de fuga e problemas de isolamento. O sinal resultante pode ser fornecido a relés de proteção ou equipamentos de monitoramento.

Como um TC tipo rosca detecta uma falta à terra?

Os condutores passam pelo núcleo toroidal. Sob condições equilibradas, os seus efeitos magnéticos anulam-se em grande parte. Uma falta à terra cria um desequilíbrio, produzindo fluxo magnético residual que o TC converte em um sinal elétrico secundário.

Quais tamanhos de núcleo estão disponíveis?

As informações do produto XiFa referenciadas listam modelos LXK com configurações Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 e Φ240. As especificações exatas devem ser verificadas de acordo com o modelo selecionado e aplicação de proteção.

Um TC de sequência zero pode ser usado em projetos de retrofit?

Sim. As estruturas de núcleo sólido e de núcleo dividido atendem a diferentes requisitos de instalação. Um projeto de núcleo dividido pode ser vantajoso quando os cabos existentes não puderem ser desconectados durante a instalação.

O que devo fornecer ao solicitar um orçamento?

Idealmente, as equipes de aquisição devem fornecer a abertura do núcleo necessária, a frequência do sistema, a disposição dos condutores, o modelo do relé, o método de conexão, os requisitos de corrente primária, o ambiente de instalação e a quantidade. Fornecer esses detalhes ajuda um fabricante ou fornecedor chinês a recomendar uma configuração compatível com mais eficiência.

Conclusão

A Tipo de rosca do transformador de corrente CT de sequência zerofornece uma abordagem focada e prática para detecção de corrente residual, tornando-o valioso para proteção contra falta à terra, monitoramento de vazamento, supervisão de isolamento e proteção elétrica inteligente. Seu núcleo toroidal, enrolamento secundário, estrutura de isolamento e configuração de instalação influenciam o desempenho do sistema. As informações do produto publicadas pela XiFa destacam aço silício de alta permeabilidade, fio esmaltado de cobre sem oxigênio, vários tamanhos de núcleo LXK e compatibilidade com sistemas de energia de 50 Hz.

Se você está procurando um confiávelTipo de rosca do transformador de corrente CT de sequência zeropara um novo projeto de distribuição de energia, sistema de proteção ou aplicação de modernização,Contate-nosna XiFa para discutir seus requisitos técnicos, seleção de modelo e cotação. Fornecer os parâmetros do seu sistema com antecedência pode ajudar a acelerar a correspondência e aquisição de produtos.
