Um transformador de corrente TC de sequência zero é um dispositivo de núcleo único de volta usado em sistemas de energia para monitorar correntes de sequência zero. Ele serve como um componente crítico dos sistemas de relés de proteção, sendo empregado principalmente para detectar faltas à terra, correntes de fuga e monitoramento de isolamento. Ao detectar a soma vetorial das correntes trifásicas e a corrente de sequência zero resultante, o transformador de corrente TC de sequência zero pode acionar operações de proteção e fazer interface com seletores de aterramento de baixa corrente, dispositivos digitais de supressão de harmônicos e unidades de proteção de relé para fornecer alertas de falha e desconectar a energia.

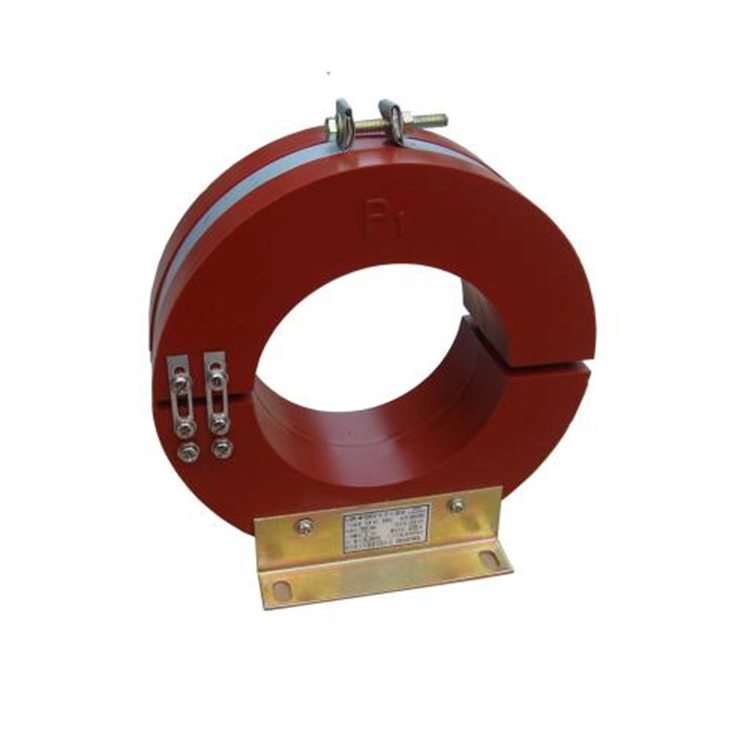

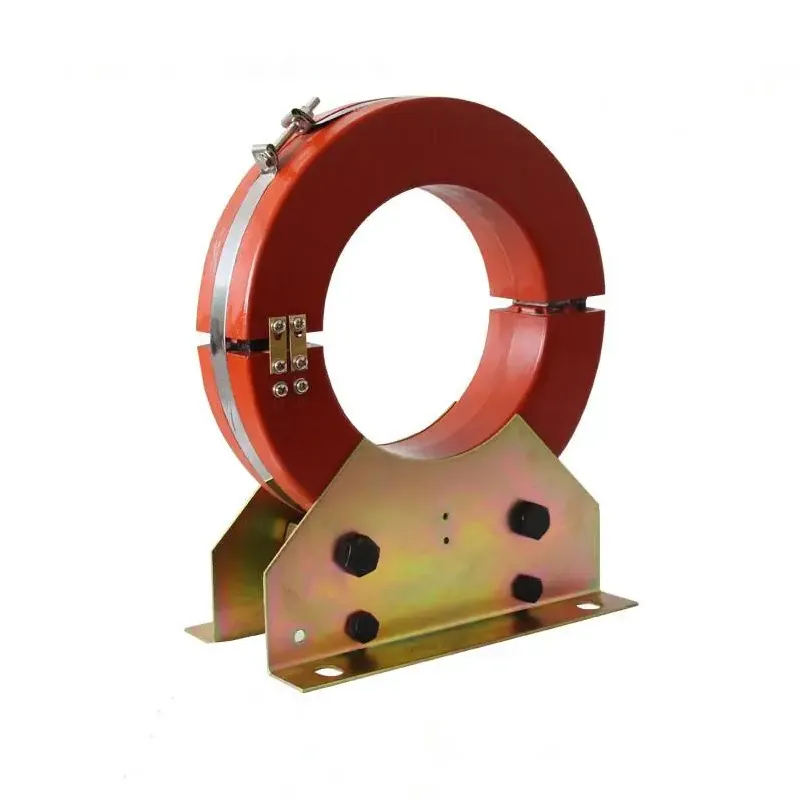

Structurally, the zero sequence ct current transformer consists of a toroidal core and secondary winding encapsulated within an epoxy resin or silicone rubber housing, offering moisture resistance and pollution flash over protection. Installation options include solid , which requires pre-passed cables and split core designs, which allow to retrofit without disconnecting cables.
É compatível com sistemas de energia de 50 Hz, o que fornece a sensibilidade e a linearidade necessárias para diversas configurações de ponto neutro, incluindo sistemas aterrados e não aterrados. Os transformadores de corrente TC de sequência zero são amplamente aplicados em redes inteligentes, trânsito ferroviário, sistemas elétricos prediais e monitoramento de equipamentos industriais, para fornecer detecção confiável de falhas e proteção do sistema.
| Tipo | Tipo de relé | Método de conexão | Valor da escala | Corrente Primária | Tipo | Tipo de relé | Método de conexão | Valor da escala | Corrente Primária |
| LXK-Φ80 LXK-Φ100 LXK-Φ120 LXK-Φ150 | DD11/60 | Série | 15*1 | 2,4-4,5 | LXK-Φ180 LXK-Φ220 LXK-Φ240 | DD11/60 | Série | 15*1 | 2,4-4,5 |
| 30*1 | 30*1 | ||||||||
| Paralelo | 15*2 | 3-5 | Paralelo | 15*2 | 3-5 | ||||
| 30*2 | 30*2 | ||||||||
| DD1/60 | Série | 15*1 | 3-5 | DD1/60 | Série | 15*1 | 3-5 | ||
| 30*1 | 30*1 | ||||||||
| Paralelo | 15*2 | 3-6 | Paralelo | 15*2 | 3-6 | ||||
| 30*2 | 30*2 |
Q: What is a donut type zero sequence ct current transformer?
A donut type zero sequence CT current transformer is a through core device designed to detect zero sequence currents in three phase systems. Its toroidal core allows the primary conductor to pass through the center, providing non-intrusive monitoring of ground faults, leakage currents, and insulation conditions.
Q: How does the donut type zero sequence ct current transformer output signal?
A: The donut type zero sequence ct current transformer converts zero sequence current into a proportional voltage or secondary current using high precision winding and Rogowski coil technology. This output is compatible with relays, meters, and monitoring systems for fast and accurate fault detection.
Q: What are the typical applications of a donut type zero sequence ct current transformer?
A: um transformador de corrente ct de sequência zero tipo donut é comumente usado em:
1.Ground fault protection and leakage current detection;
2.Neutral point monitoring in power distribution systems;
3.Integration with digital protection relays, harmonic suppression devices, and smart grid monitoring systems.
4. Equipamentos industriais, construção de redes elétricas e sistemas de trânsito ferroviário.
