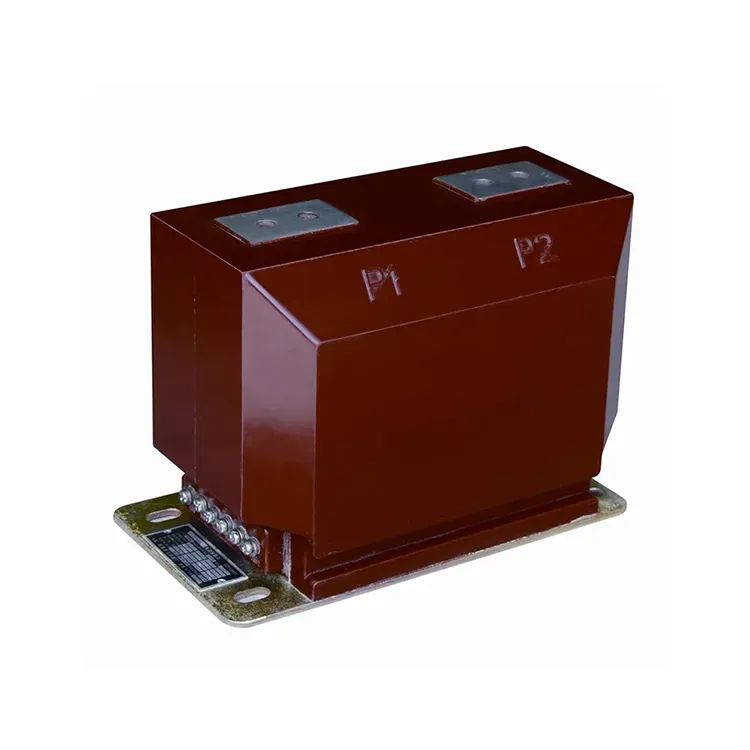

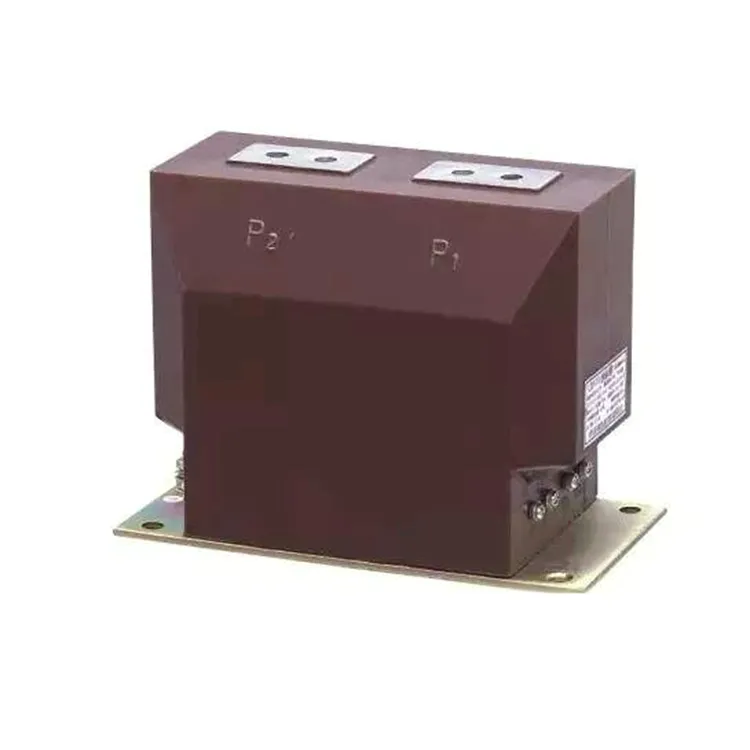

Transformador de corrente elétrico fundido em resina Ct

O transformador de corrente elétrico fundido em resina é uma unidade tipo poste interna, de resina epóxi, fundida a vácuo, projetada para sistemas de energia de nível de tensão de 10kv com uma frequência nominal de 50 Hz. É usado principalmente para medição de corrente, medição de energia e relés de proteção.

O transformador de corrente elétrico fundido em resina adota um processo de fundição de resina epóxi totalmente fechado, no qual o núcleo é feito de material magnético de alta qualidade, e ambas as bobinas primária e secundária, juntamente com o núcleo, são incorporadas em resina. Esta construção oferece excelente desempenho em isolamento, resistência à umidade e resistência à poluição. A superfície de um transformador de corrente TC elétrico fundido em resina não requer revestimento adicional e o transformador de corrente pode ser instalado em várias posições.

A linha abrange classes de medição, como 0,2S e 0,5S, e classes de proteção, como 10P10 e 10P20. Um projeto multi-relação está disponível em um transformador de corrente elétrico fundido em resina, para torná-lo adequado para uso em painéis elétricos revestidos de metal.

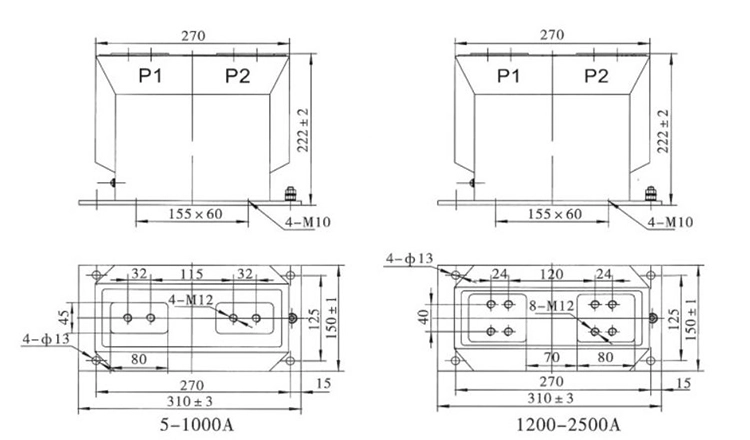

Especificação Técnica:

Perguntas frequentes sobre o produto:

P: Quais parâmetros técnicos devem ser verificados ao selecionar um transformador de corrente TC elétrico fundido em resina?

R: os seguintes parâmetros principais devem ser verificados ao selecionar:

1. Classe de precisão: Para medição/medição (por exemplo, 0,2s ou 0,5) e fins de proteção (por exemplo, 10P10, 5P10, etc.).

2. Corrente primária nominal e corrente secundária (a relação de transformação).

3. Corrente térmica de curta duração (Ith) e capacidade de resistência de corrente de curta duração (para condições de falha).

4.Níveis de isolamento (tensão suportável, classificação de tensão de impulso, etc.).

5. Tolerâncias ambientais: faixa de temperatura, altitude, umidade, nível de poluição.

6.Burden: a carga VA que o secundário deve conduzir sem degradar a precisão.

P: Em quais ambientes ou aplicações os transformadores de corrente elétrica TC fundidos em resina são especialmente adequados?

R: o seguinte ambiente ou aplicação é adequado para um transformador de corrente TC elétrico fundido em resina:

1. Aparelhagem interna, onde o espaço é limitado e o isolamento é crucial.

2.Em ambientes agressivos ou poluídos (poeira, umidade, produtos químicos) onde peças abertas ou óleo podem degradar.

3.Em circuitos de medição e proteção que exigem medições estáveis ​​e precisas por longos períodos.

4.Aplicações onde baixa manutenção e alta confiabilidade são importantes.
