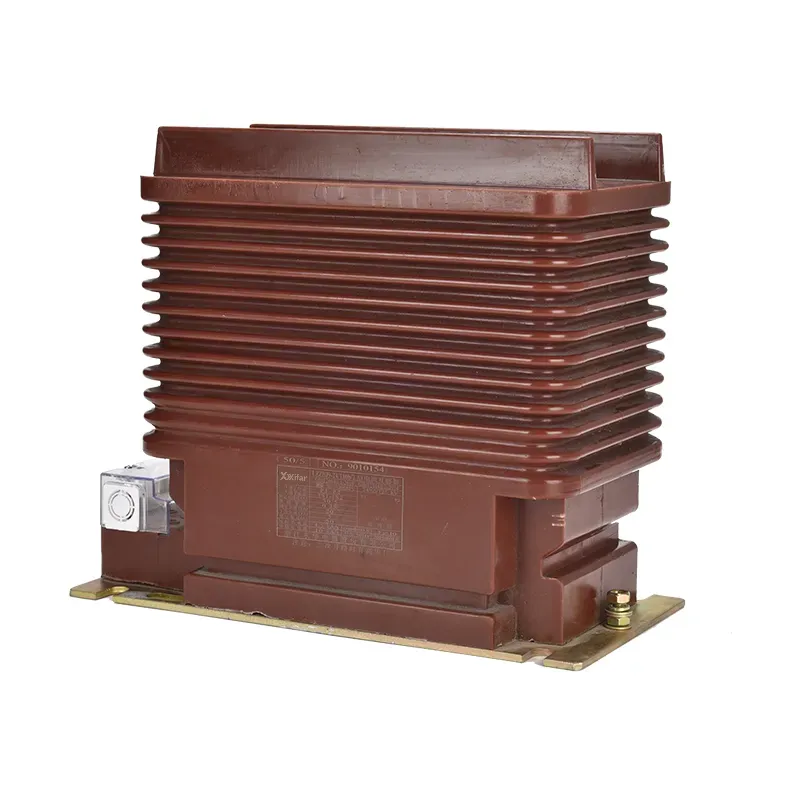

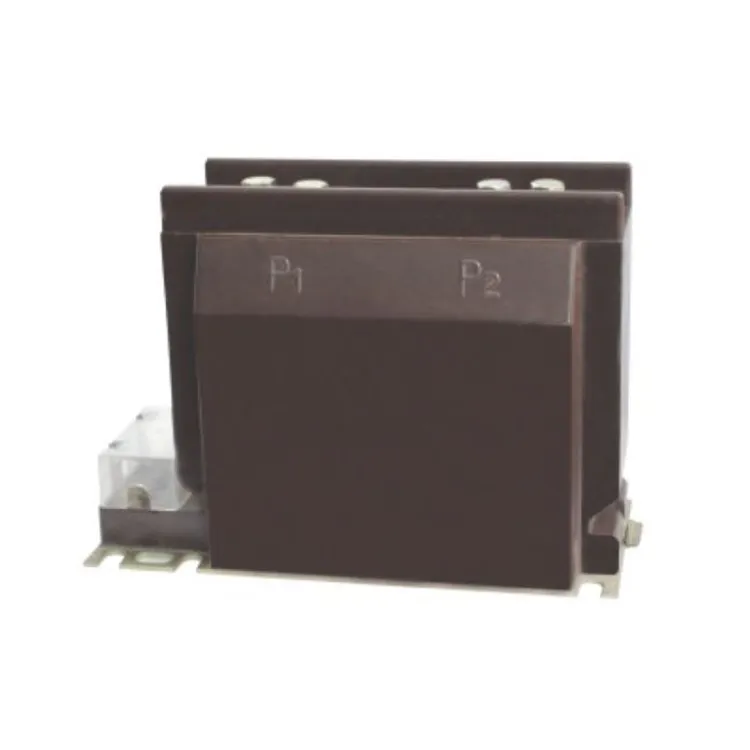

Transformador de corrente Ct 200 300 500 800 5a

O transformador de corrente ct com classificações primárias de 200 A, 300 A, 500 A e 800 A e uma saída secundária padrão de 5 A foi projetado para aplicações confiáveis ​​de medição e proteção de corrente em sistemas de energia com nível de tensão de 10 a 35 kv.

Cada transformador de corrente ct 200 300 500 800 5a usa um condutor de cobre enrolado com precisão e um núcleo magnético de qualidade sólida para manter um excelente desempenho em uma relação precisa em toda a faixa operacional. O transformador de corrente ct 200 300 500 800 5a é construído para fornecer saída secundária estável sob condições de carga variadas, para torná-los adequados para circuitos de medição e proteção.

A caixa é fabricada com material isolante durável e retardador de chamas que oferece excelente resistência à umidade e ao estresse ambiental. O design compacto permite fácil instalação em painéis de manobra, gabinetes de controle e quadros de distribuição de energia.

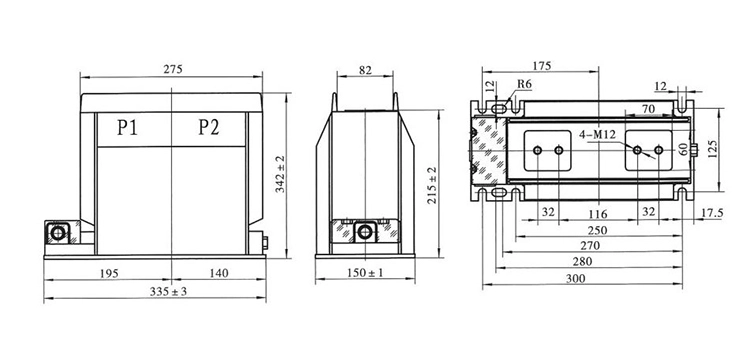

Especificação Técnica:

Perguntas frequentes sobre o produto:

P: O que significa uma relação de TC como 200/5A em um transformador de corrente ct 200 300 500 800 5a?

R: em um transformador de corrente ct 200 300 500 800 5a, uma relação CT de 200/5A significa que quando 200 amperes fluem através do condutor primário, o enrolamento secundário fornece 5 amperes. O mesmo princípio se aplica a outras relações: 300/5A, 500/5A, 800/5A, etc. A relação garante que grandes correntes primárias possam ser reduzidas a um valor secundário padronizado para medição e proteção seguras.

P: Como escolho a relação de TC correta?

R: A relação do TC deve ser selecionada de acordo com a corrente de carga máxima do sistema. Por exemplo, se o seu alimentador normalmente transporta 180 A com picos ocasionais de até 220 A, um TC 200/5A seria adequado. Se se espera que a corrente atinja 450 a 500 A, então um TC 500/5A seria mais apropriado. O objetivo é evitar tanto o superdimensionamento, que reduz a precisão em cargas baixas, quanto o subdimensionamento, que corre o risco de saturação.

P: Quais classes de precisão estão disponíveis para o transformador de corrente ct 200 300 500 800 5a?

R: Para fins de medição, as classes comuns incluem 0,2, 0,2S, 0,5 e 0,5S. Para proteção, as classes típicas são 5P10, 10P10 ou 10P20. A classe exigida depende se o TC será utilizado para medição de receita, monitoramento geral ou relés de proteção.
