A Disjuntor a Vácuo (VCB)é um dos dispositivos de comutação mais confiáveis e amplamente utilizados em sistemas de energia de média tensão. Ao utilizar vácuo como meio de extinção de arco, os VCBs oferecem desempenho de isolamento superior, longa vida útil, manutenção mínima, e excelente compatibilidade ambiental.
Neste guia detalhado, explicaremoso que é um disjuntor a vácuo, como funciona, isso écomponentes principais, vantagens sobre outros disjuntores, eaplicações típicas. Este artigo foi elaborado para ajudar engenheiros, Os empreiteiros de EPC e os tomadores de decisão do sistema de energia entendem claramente por que os VCBs se tornaram a escolha preferida nas redes elétricas modernas.

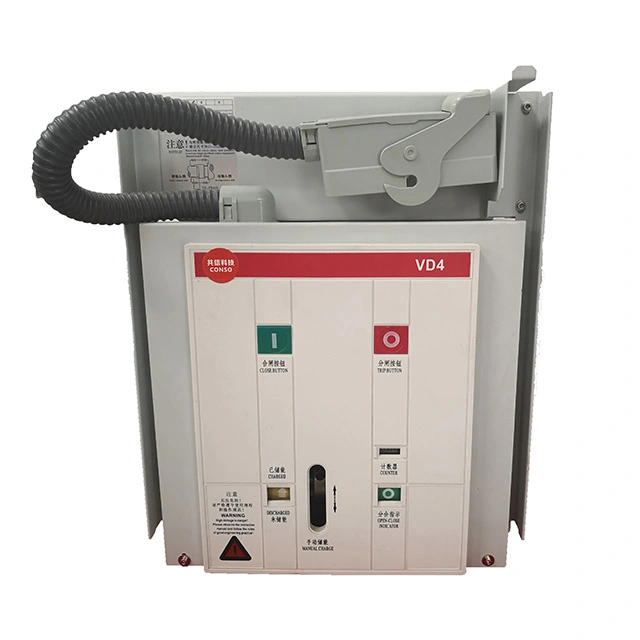

A Disjuntor a Vácuo (VCB)é um tipo de painel elétrico projetado para proteger circuitos elétricos, interrompendo fluxo de corrente sob condições normais e de falha. Ao contrário dos disjuntores de óleo ou gás, um VCB usa umambiente de alto vácuocomo meio de extinção de arco.
Quando os contatos dentro do disjuntor se separam, o arco elétrico gerado é rapidamente extinto no vácuo devido à ausência de ionizáveis partículas. Isto torna os disjuntores a vácuo extremamente eficientes e seguros para faixas de média tensão, normalmente de3,3 kV a 36 kV.
O princípio de funcionamento de um disjuntor a vácuo é baseado norecuperação rápida da rigidez dielétrica no vácuo. Quando ocorre uma falha, o mecanismo do disjuntor separa os contatos dentro de um interruptor a vácuo selado.
Esta extinção eficiente do arco é a razão pela qual os disjuntores a vácuo são conhecidos poralta capacidade de rupturaelonga resistência elétrica.
| Componente | Função |
|---|---|
| Interruptor a vácuo | Extingue o arco e interrompe o fluxo de corrente |
| Contatos fixos e móveis | Conduzir e interromper corrente elétrica |
| Mecanismo Operacional | Fornece energia mecânica para abrir e fechar contatos |
| Gabinete Isolante | Garante isolamento elétrico e segurança |
| Circuito de Controle | Gerencia a lógica de disparo, fechamento e proteção |
Em comparação com as tecnologias tradicionais, os disjuntores a vácuo fornecem uma solução equilibrada em termos de desempenho, sustentabilidade e custo do ciclo de vida.
| Recurso | VCB | SF₆CB | Óleo CB |
|---|---|---|---|
| Arco Médio | Vácuo | Gás SF₆ | Óleo |
| Manutenção | Muito baixo | Médio | Alto |
| Impacto Ambiental | Ecológico | Alto (gases de efeito estufa) | Risco de Poluição |
| Tensão Típica | Até 36kV | Até 800kV | Até 33kV |
Os disjuntores a vácuo são amplamente utilizados em:
Fabricantes comoXiFafornecer soluções de disjuntores a vácuo projetadas para atender padrões internacionais e diversos requisitos de aplicação.
Ao selecionar um VCB, considere os seguintes fatores:
Uma das maiores vantagens dos disjuntores a vácuo é a suabaixa demanda de manutenção. Como não há óleo ou gás para substituir, as inspeções de rotina concentram-se principalmente nas peças mecânicas e nos circuitos de controle.
Sob condições normais de operação, um VCB pode atingir uma vida útil de20–30 anos.
O vácuo proporciona excelente rigidez dielétrica e rápida extinção do arco, garantindo uma interrupção segura e confiável.
Sim. Os VCBs não utilizam petróleo ou gás SF₆, o que os torna uma das tecnologias de disjuntores mais ecológicas.
Os disjuntores a vácuo são usados principalmente em sistemas de média tensão até 36 kV.
Normalmente, os VCBs requerem manutenção mínima, com inspeções periódicas a cada poucos anos.
Se você procura soluções de disjuntores a vácuo confiáveis, eficientes e ambientalmente responsáveis,XiFaoferece uma ampla gama de produtos adaptados aos sistemas de energia modernos. Sinta-se à vontade paraContate-nospara obter suporte especializado, orientação técnica e soluções personalizadas para o seu projeto.
