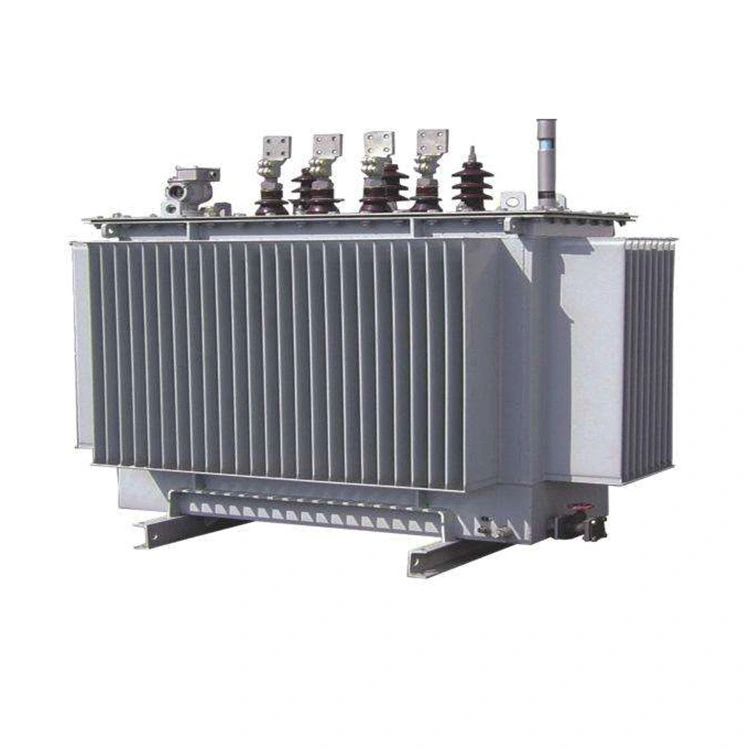

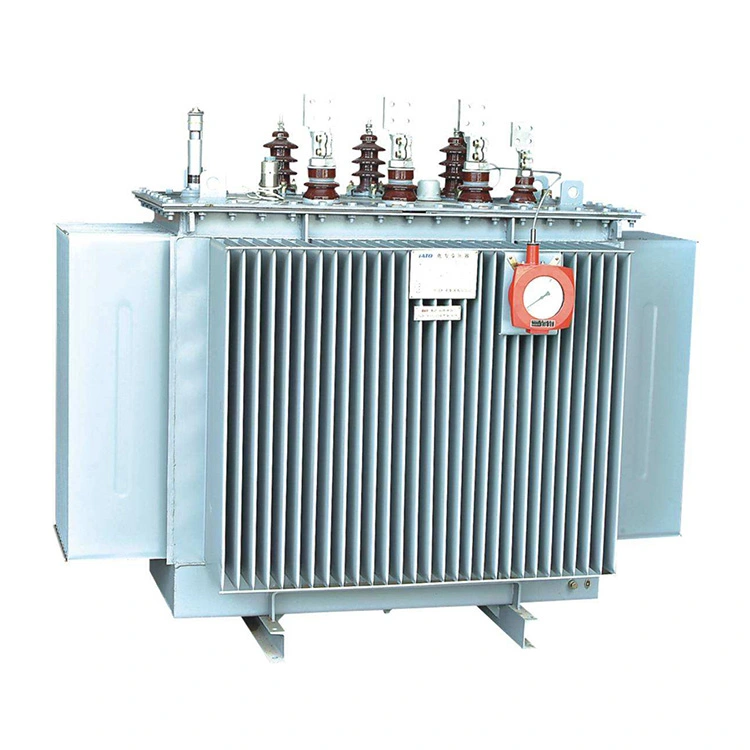

11kv 1000 Kva no transformador de potência de mudança de derivação de carga

O núcleo do transformador de potência de mudança de derivação de carga de 11kv 1000 kva usa chapas de aço silício laminadas a frio de grãos orientados de alta qualidade. A estrutura é totalmente inclinada e sem furos, e o núcleo é escalonado em vários níveis, com três ou cinco costuras. A perda de ar e o ruído são baixos. O núcleo laminado é laminado diretamente em equipamentos especiais, sem costuras, reduzindo a resistência magnética e resultando em baixa perda de ar.

Os enrolamentos usam fio de cobre de alta qualidade. Eles são feitos trefilando barras de cobre ou bobinas de cobre isentas de oxigênio. Suas formas incluem tipos cilíndricos, novos em espiral e divididos, etc., o que garante que o transformador de potência de comutador de derivação de 11kv 1000 kva em carga tenha resistência elétrica, resistência mecânica e capacidade de dissipação de calor suficientes.

O tanque de óleo é feito de placas de aço de alta qualidade soldadas. Os componentes de dissipação de calor usam dissipadores de calor do tipo chip, dissipadores de calor de expansão ou tanques de óleo corrugados. O tanque de óleo passa por testes de vedação confiáveis ​​na fábrica. Depois que as superfícies internas e externas são lavadas com ácido e fosfatadas, o transformador de potência com mudança de tap de 11kv 1000 kva em carga é pintado com três revestimentos de base e um de superfície, que é resistente à corrosão e elegante.

Especificação técnica:

P: Por que as chapas de aço silício são usadas como núcleo de 11kv 1000 kva em transformadores de potência com comutação de carga?

R: Os núcleos comuns do transformador são geralmente feitos de chapas de aço silício. O aço silício é um tipo de aço que contém silício, com teor de silício variando de 0,8% a 4,8%. Usar o aço silício como núcleo de um transformador ocorre porque o próprio aço silício é um material altamente magnético. Em uma bobina energizada, pode gerar uma grande intensidade de indução magnética, reduzindo assim o volume do transformador.

Sabemos que, na realidade, o transformador de potência comutável em carga de 11kv 1000 kva opera sob condição de corrente alternada. A perda de potência não ocorre apenas na resistência da bobina, mas também está presente no núcleo de ferro devido à influência eletromagnética alternada. A perda de potência no núcleo de ferro é geralmente chamada de "perda de ferro" e é causada por dois motivos: um é "perda de histerese" e o outro é "perda de corrente parasita".

A perda por histerese é a perda de ferro gerada pelo núcleo durante a magnetização devido ao fenômeno de histerese. A magnitude desta perda é proporcional à área delimitada pelo circuito de histerese magnética do material. O circuito de histerese magnética do aço silício é estreito, portanto, usá-lo como núcleo de um transformador resulta em menos perda de histerese, o que reduz significativamente o grau de aquecimento.

Enquanto isso, devido à presença de elementos de silício, o aço silício pode aumentar significativamente a resistividade do material do núcleo de ferro, suprimindo efetivamente as correntes parasitas induzidas geradas pelo campo magnético alternado dentro do núcleo de ferro e reduzindo significativamente as perdas por correntes parasitas.

A estrutura laminada e empilhada de chapas de aço silício, combinada com suas próprias características de baixa perda, permite que o núcleo de ferro do transformador de potência com mudança de tap de 11kv 1000 kva tenha um aumento de temperatura mais baixo sob condições de frequência de energia CA e opere com mais eficiência energética e estabilidade.
