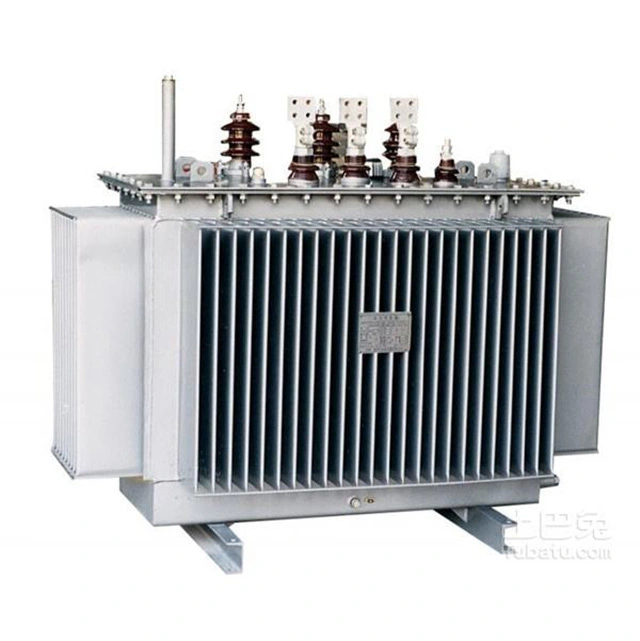

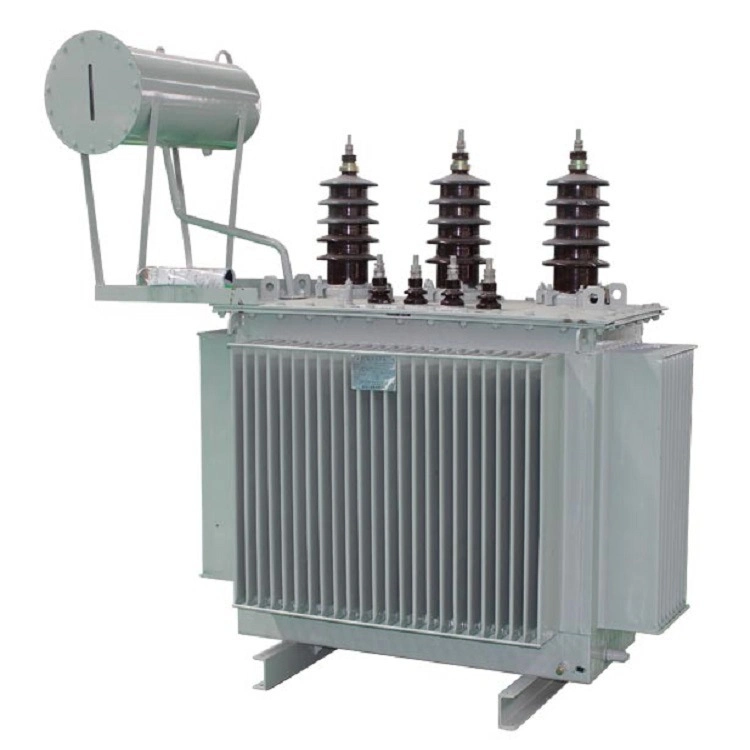

Transformador de energia elétrica de distribuição 500kva

O transformador de energia elétrica de distribuição de 500kva apresenta as seguintes vantagens principais: tecnologia de isolamento avançada para maior segurança. Operação de baixo ruído e requisitos mínimos de manutenção. Ele foi projetado especificamente para operação eficiente em ambientes comerciais e industriais, com capacidade de 500 kVA que oferece economia e desempenho ambiental.

Os usuários podem escolher enrolamentos de alumínio para alcançar um equilíbrio entre custo e eficiência, ou enrolamentos de cobre para melhor condutividade, menores perdas e resistência superior ao calor.

O aumento de temperatura pode ser selecionado como 150°C, 115°C ou 80°C. Este último pode melhorar a eficiência e prolongar a vida útil do isolamento sob altas temperaturas ambientes ou cargas contínuas, e pode usar materiais de até 220°C ou graus superiores.

Os tipos de gabinete do transformador de energia elétrica de distribuição de 500kva incluem gabinetes NEMA 1 ventilados adequados para ambientes internos secos, gabinetes NEMA 3R com tampas à prova de chuva adequados para ambientes externos/úmidos e gabinetes totalmente fechados adequados para áreas à prova de poeira, à prova de umidade, corrosivas ou perigosas.

Parâmetro técnico:

Por que não usar um pedaço inteiro de aço silício como núcleo, em vez de processá-lo em uma chapa?

Isso ocorre porque um núcleo em forma de folha pode reduzir outro tipo de perda de ferro, "perda por correntes parasitas". Quando o transformador de energia elétrica de distribuição de 500kva está funcionando, há uma corrente alternada na bobina e o fluxo magnético que ele gera é naturalmente alternado. Essa mudança no fluxo magnético gera uma corrente induzida no núcleo de ferro. A corrente induzida gerada no núcleo de ferro circula em um padrão circular dentro do plano perpendicular ao fluxo magnético, por isso é chamada de corrente parasita. A perda de corrente parasita também faz com que o núcleo de ferro aqueça.

Para reduzir a perda por correntes parasitas, o núcleo de ferro do transformador de energia elétrica de distribuição de 500kva é feito empilhando chapas de aço silício isoladas mutuamente, de modo que a corrente parasita flua em um circuito estreito e alongado através de uma seção transversal menor, aumentando assim a resistência no caminho da corrente parasita. Ao mesmo tempo, o silício no aço silício aumenta a resistividade do material, o que também desempenha um papel na redução das correntes parasitas.

Para núcleos de transformadores de energia elétrica de distribuição de 500kva, geralmente são selecionadas chapas de aço silício laminadas a frio com 0,35 mm de espessura. De acordo com o tamanho do núcleo necessário, ele é cortado em folhas longas. Em teoria, para reduzir as correntes parasitas, quanto mais fina a chapa de aço silício e mais estreitas as tiras de chapa sobrepostas, melhor será o efeito. Isso não apenas reduz a perda de correntes parasitas, diminui o aumento da temperatura, mas também economiza o material das chapas de aço silício.

No entanto, ao fabricar núcleos de transformadores de chapa de aço silício, não se baseia apenas nos fatores favoráveis ​​mencionados acima, porque fabricar o núcleo de ferro dessa forma aumentará muito o tempo de trabalho e reduzirá a seção transversal efetiva do núcleo de ferro. Portanto, ao fabricar núcleos de transformadores com chapas de aço silício, é necessário considerar a situação específica, pesar os prós e os contras e escolher o tamanho ideal.
