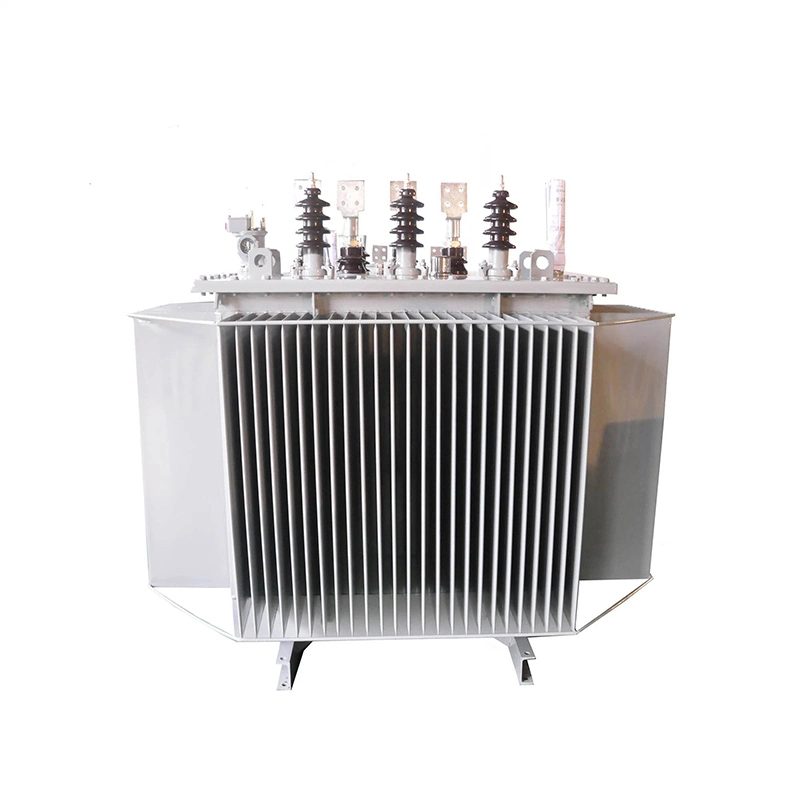

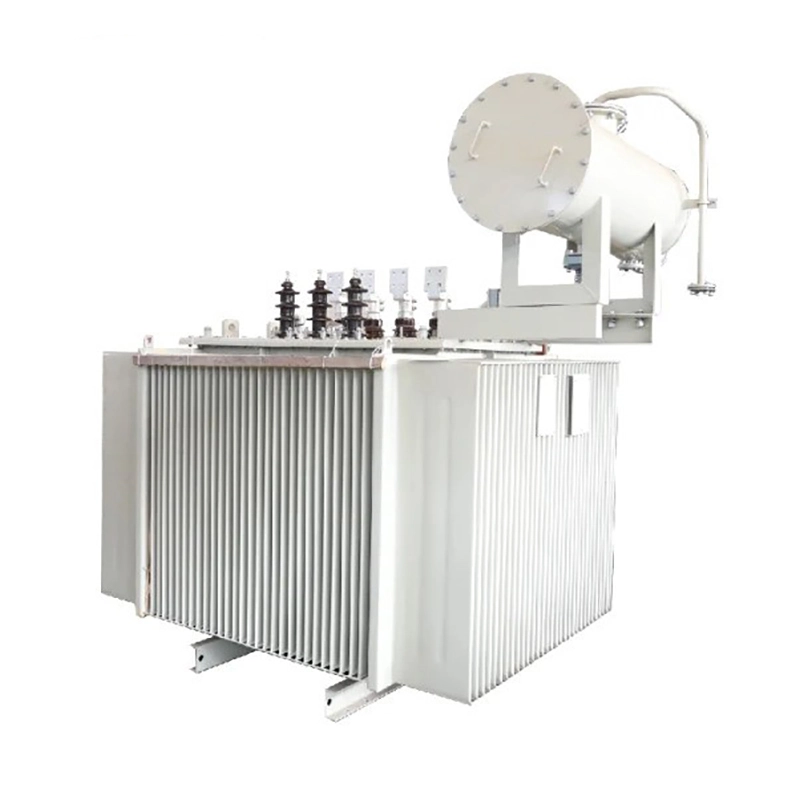

Transformador de potência 22kv 1000kva imerso em óleo

O núcleo do transformador de potência de 22kv 1000kva imerso em óleo é feito de núcleo magnético de ferrite laminado a frio orientado a grãos de alta absorção magnética. O núcleo possui uma estrutura de junta totalmente inclinada de núcleos laminados. A coluna central tem uma seção transversal circular escalonada de vários níveis, e a forquilha e o núcleo têm a mesma área de seção transversal.

O transformador de potência de 22kv 1000kva imerso em óleo possui um tanque de óleo imerso em óleo composto por paredes onduladas. O interior é revestido com tinta à prova de poeira e a camada de tinta é forte. O dissipador de calor ondulado tem efeito de resfriamento e sua resistência pode compensar as alterações de peso do óleo do transformador causadas pela regulação da temperatura ambiental.

Portanto, o transformador selado não possui reservatório de óleo, reduzindo a altura relativa total do transformador. Quando o transformador de potência de 22kv 1000kva imerso em óleo é embalado, a tecnologia de processamento de enchimento de óleo a vácuo é adotada, removendo completamente a umidade do transformador, e o óleo do transformador não entra em contato com o ar.

Isso evita efetivamente que água e oxigênio entrem no transformador e causem a deterioração contínua do isolamento do transformador. É provável que o óleo do transformador envelheça, portanto não há necessidade de realizar testes regulares de amostras de óleo.

Parâmetro técnico do transformador de potência 22kv 1000kva imerso em óleo:

Por que o núcleo de ferro do transformador de potência de 22kv e 1000kva imerso em óleo está aterrado?

Quando um transformador de potência está operando normalmente, o núcleo de ferro deve ter um ponto de aterramento confiável. Sem aterramento, a tensão flutuante entre o núcleo de ferro e o solo causaria uma descarga intermitente entre o núcleo de ferro e o solo. Uma vez que o núcleo de ferro esteja aterrado em apenas um ponto, a possibilidade de formação de potencial flutuante no núcleo de ferro é eliminada. No entanto, quando o núcleo de ferro tem mais de um ponto de aterramento, o potencial desigual entre os núcleos de ferro formará uma corrente circulante entre os pontos de aterramento, causando superaquecimento em vários pontos de aterramento do núcleo de ferro. Isso pode levar a uma falha de aterramento multiponto onde o núcleo de ferro entra em curto, resultando em aumento da perda de ferro, o que afeta seriamente o desempenho e a operação normal do transformador, podendo até causar um desarme devido à forte ação do gás.

O núcleo de ferro local queimado e derretido pode causar um curto-circuito entre os cavacos de ferro, aumentando a perda de ferro e afetando seriamente o desempenho e o funcionamento normal do transformador, exigindo a substituição das chapas de aço silício do núcleo de ferro para reparo. Portanto, transformador de potência de 22kv 1000kva imerso em óleo não pode ter vários pontos de aterramento; ele só pode e deve ter exatamente um ponto de aterramento.
