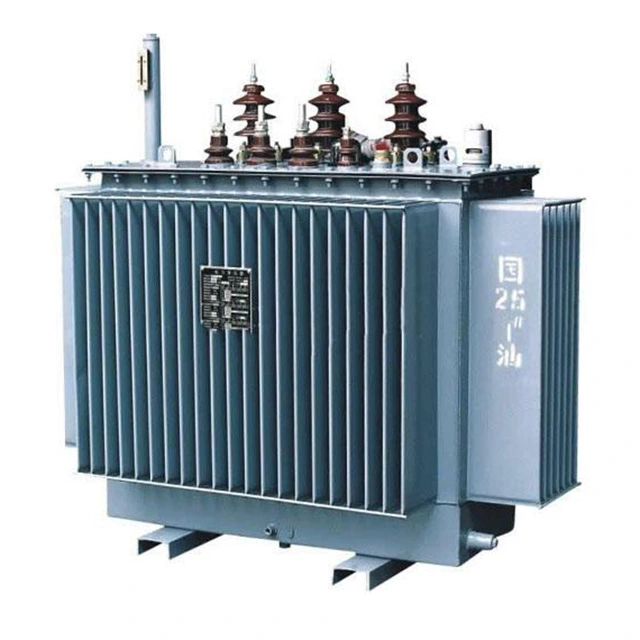

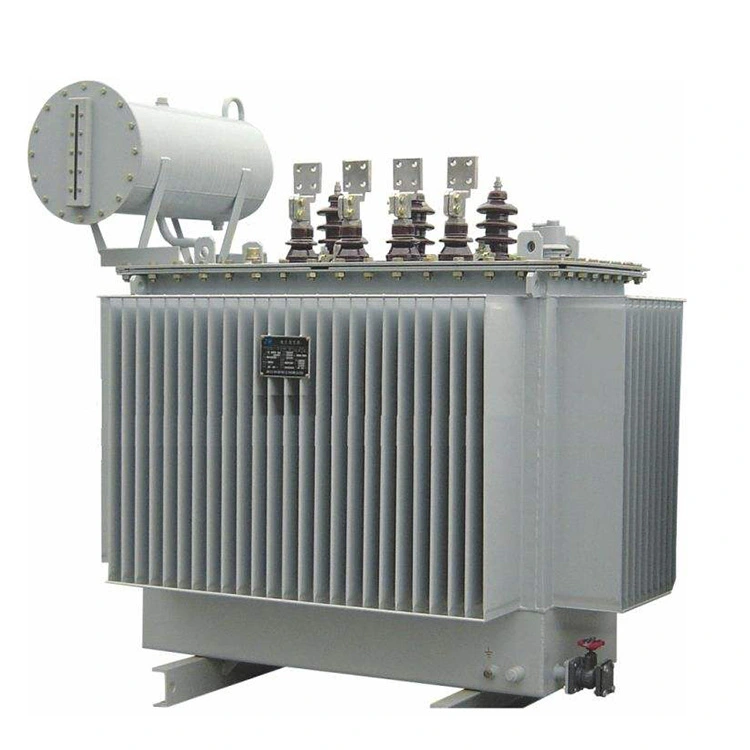

Transformador de potência elétrico trifásico 10kv 400kva

O transformador de potência elétrico trifásico 10kv 400kva é composto principalmente de componentes como núcleo, enrolamentos, tanque de óleo, dispositivo de resfriamento e dispositivo de proteção. Todos os núcleos adotam uma estrutura do tipo núcleo e, geralmente, a estrutura do tipo núcleo usa o processo de montagem sobreposto. Os enrolamentos são a parte do circuito do transformador de potência trifásico.

As buchas de alta e baixa tensão do transformador de potência trifásico de 10kv 400kva são tubos isolados de porcelana contendo condutores. Eles são usados ​​para fixar e isolar as extremidades de conexão e saída dos enrolamentos primário e secundário do transformador.

O tanque de óleo é composto por um corpo de tanque, uma tampa de tanque, um dispositivo de dissipação de calor e uma válvula de descarga de óleo. Suas principais funções são integrar o transformador em um todo e proporcionar dissipação de calor. Dentro estão enrolamentos, um núcleo e óleo de transformador.

O óleo do transformador de potência trifásico 10kv 400kva não só tem as funções de resfriamento circulante e dissipação de calor, mas também tem um efeito isolante. Existe uma certa distância entre os enrolamentos e o corpo do tanque (paredes e fundo do tanque), que é isolado pela camada isolante do óleo no tanque.

Tubo à prova de explosão, tem como função evitar acidentes de explosão no tanque de combustível. O comutador de derivação é usado para alterar o número de voltas nos enrolamentos do transformador para ajustar a tensão de saída do transformador. O método pelo transformador de potência trifásico 10kv 400kva que regula a tensão é colocar derivações em um de seus enrolamentos, para remover ou adicionar uma parte das voltas no enrolamento, alterando assim o número de voltas e atingindo o objetivo de alterar a relação de tensão.

Parâmetro técnico:

P:Como o núcleo do transformador de potência trifásico de 10kv 400kva dissipa o calor?

R: Durante a operação normal de um transformador, o núcleo gera calor devido à perda de ferro. Quanto maior o peso e o volume do núcleo, mais calor ele produz. A temperatura do óleo do transformador acima de 95 graus é propensa ao envelhecimento, portanto a temperatura da superfície do núcleo deve ser mantida abaixo dessa temperatura tanto quanto possível. Isso requer que a estrutura de dissipação de calor do núcleo dissipe rapidamente o calor do núcleo. A estrutura de dissipação de calor visa principalmente aumentar a superfície de dissipação de calor do núcleo. A dissipação de calor do núcleo inclui principalmente a dissipação de calor do canal de óleo e a dissipação de calor do canal de ar do núcleo.

Em transformadores imersos em óleo de grande capacidade, os canais de óleo são frequentemente colocados entre as laminações do núcleo para aumentar o efeito de dissipação de calor. Os canais de óleo são de dois tipos: um é paralelo às chapas de aço silício e o outro é perpendicular às chapas de aço. O último arranjo tem melhor efeito de dissipação de calor, mas a estrutura é mais complexa.

Nos transformadores do tipo seco, o núcleo é resfriado a ar. Para garantir que a temperatura central não exceda o valor permitido, canais de ar são frequentemente instalados nas colunas e jugos do núcleo de ferro.
