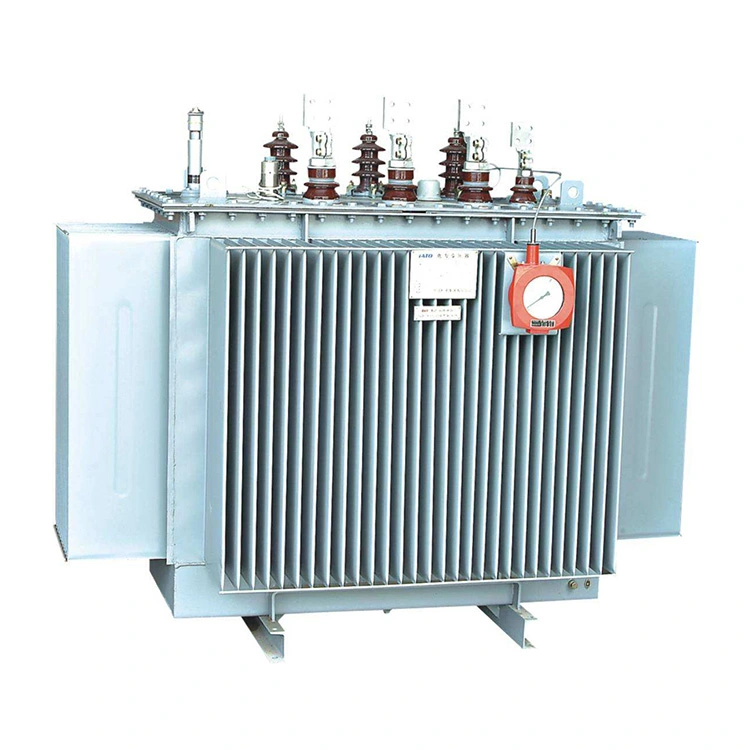

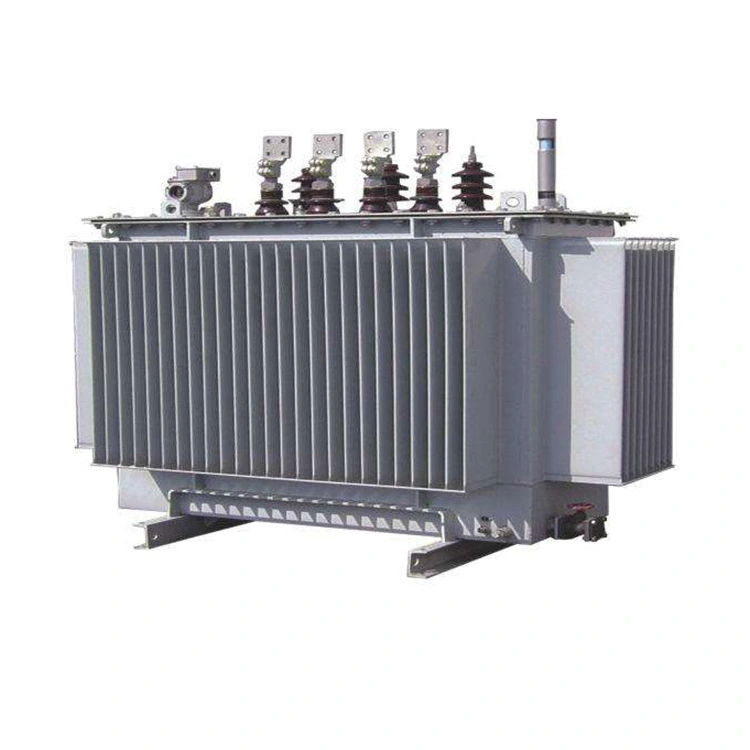

Transformador de potência imerso em óleo 10kv 1600kva

O núcleo do transformador de potência imerso em óleo de 10kv 1600kva é feito empilhando chapas de aço silício laminadas a frio de alta qualidade. Isso reduz significativamente a perda sem carga e a corrente sem carga. O núcleo é unido para garantir sua estanqueidade e minimizar o ruído. Ambos os enrolamentos de alta e baixa tensão são enrolados com cobre livre de oxigênio. O enrolamento de baixa tensão adota uma estrutura em espiral dupla ou quatro espirais, enquanto o enrolamento de alta tensão adota uma estrutura cilíndrica de múltiplas camadas.

A ligação do transformador de potência imerso em óleo de 10kv 1600kva adota a tecnologia Dyn11, que reduz o impacto dos harmônicos na rede elétrica e melhora a qualidade do fornecimento de energia. Adota uma estrutura totalmente vedada, o que prolonga a vida útil.

O transformador de potência imerso em óleo de 10kv 1600kva é isento de manutenção e o ruído real medido é inferior ao padrão. Ao contrário dos transformadores imersos em óleo comuns, os transformadores totalmente selados não requerem um tanque de óleo. As alterações no volume do óleo podem ser ajustadas automaticamente e compensadas pela elasticidade das placas onduladas no tanque de óleo.

Parâmetro técnico:

As características do transformador de potência imerso em óleo de 10kv 1600kva

1. Seu núcleo é feito empilhando chapas de aço silício orientadas de 0,18 a 0,3 milímetros de espessura por meio de processos de estampagem e cisalhamento, o que garante boa estabilidade.

2.A bobina é feita de cobre puro. Para circuitos de alta tensão, utiliza-se fio esmaltado de poliimida; enquanto para circuitos de baixa tensão, fio de cobre isento de oxigênio ou folha de cobre é adotado para melhorar o desempenho da resistência a curto-circuito.

3."O uso do símbolo de conexão 'Dyn11' pode evitar a influência de harmônicos de alta ordem. Ele resiste efetivamente ao impacto de cargas não compensadas e melhora a qualidade do fornecimento de energia."

4.O transformador de potência imerso em óleo de 10kv 1600kva usa injeção de óleo a vácuo para remover bolhas de ar do núcleo, garantindo a estabilidade do desempenho do isolamento.

5. O transformador passa por inspeções rigorosas antes de sair da fábrica e está em total conformidade com os padrões IEC e ISO.

O processo de fabricação e a estrutura dos transformadores imersos em óleo totalmente selados são diferentes daqueles dos transformadores imersos em óleo comuns.

(1) O corpo do transformador imerso em óleo totalmente vedado é preenchido com óleo sob vácuo, o que remove completamente a umidade e o ar dos materiais de isolamento, garantindo a vida útil operacional de longo prazo do transformador.

(2) Para os transformadores de potência imersos em óleo de 10kv 1600kva totalmente selados, o tanque de óleo adota um tanque do tipo corrugado ou um dispositivo de dissipação de calor dobrável, e o reservatório de óleo é eliminado. A mudança no volume do óleo é compensada pela elasticidade do tanque de óleo.

Como o corpo do transformador imerso em óleo totalmente vedado é isolado do ar, não há contato entre o óleo e o ar, portanto o isolamento não ficará úmido e a taxa de envelhecimento será bastante reduzida. Como resultado, a confiabilidade e a vida útil do transformador são melhoradas. Não há necessidade de inspeção antes da operação, portanto os usuários podem economizar custos.
