Na distribuição de energia de média tensão, um disjuntor é tão confiável quanto as peças que se movem, liberam, fecham, desarmam e reiniciam no momento exato em que a proteção é necessária. OMecanismo operacional do interruptor a vácuodesempenha esse papel decisivo. Ele converte a energia mecânica ou elétrica armazenada em movimento controlado, permitindo que o interruptor a vácuo abra ou feche o circuito de forma rápida e consistente. Para compradores, empreiteiros, construtores de painéis e equipes de manutenção, a verdadeira preocupação não é simplesmente se o produto pode funcionar uma vez. A preocupação é se ele poderá operar com precisão após anos de serviço, sob condições de falha, dentro de gabinetes elétricos exigentes e em diferentes ambientes de projeto.
Este artigo explica como o mecanismo funciona, por que é importante, quais problemas ele resolve e como avaliar uma solução adequada para aplicações práticas de média tensão. Também analisa os fatores de fabricação e seleção que são importantes ao trabalhar com fornecedores comoEquipamento elétrico Co. de Wenzhou Xifa, Ltd., uma empresa que atende o mercado de componentes de disjuntores com produtos projetados para confiabilidade na distribuição de energia.
Resumo do artigo

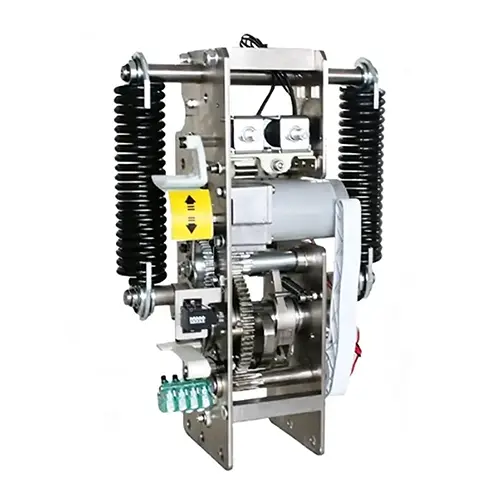

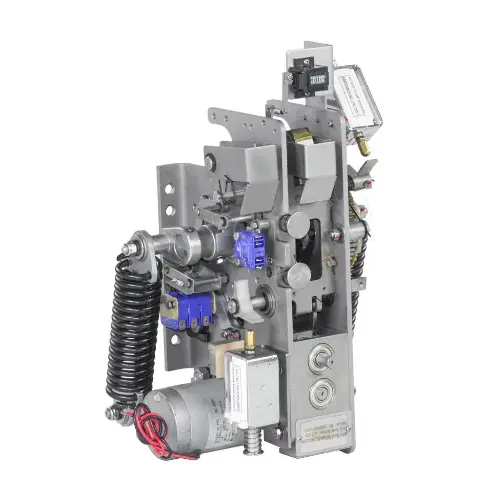

A Mecanismo operacional do interruptor a vácuoé a seção de controle de movimento de um sistema de disjuntor a vácuo. Ele armazena e libera energia para que os contatos do interruptor possam abrir ou fechar com velocidade, força e tempo adequados. Um mecanismo bem projetado ajuda a reduzir falhas de comutação, melhora a resposta da proteção, oferece suporte à vida útil estável e reduz a pressão de manutenção para sistemas de média tensão. A escolha do mecanismo certo requer atenção à tensão nominal, requisitos de interrupção, método de armazenamento de energia, resistência mecânica, compatibilidade de instalação, consistência de produção e suporte técnico pós-venda.
Índice
- Esboço do blog
- O que torna este mecanismo tão importante?
- Como funciona o mecanismo dentro de um disjuntor a vácuo?
- Quais pontos problemáticos do comprador ele resolve?
- Quais fatores os compradores devem verificar antes de comprar?
- Como os diferentes tipos de mecanismos se comparam?
- Onde é comumente usado?
- Como as equipes de manutenção podem prolongar a vida útil?
- Por que a capacidade do fornecedor é importante?
- Perguntas frequentes
- Conclusão
Esboço do blog
- Defina o papel de umMecanismo operacional do interruptor a vácuoem proteção de média tensão.
- Explique o processo básico de trabalho desde o armazenamento de energia até a operação de abertura e fechamento.
- Conecte o desempenho do produto às preocupações reais do cliente, como segurança, tempo de inatividade, vida útil e compatibilidade.
- Forneça uma lista de verificação focada no comprador para avaliação técnica.
- Compare opções de mecanismos operacionais comuns.
- Discuta aplicações práticas em redes de distribuição, fábricas, subestações e projetos de energia renovável.
- Compartilhe pontos de manutenção que ajudam a manter o mecanismo estável ao longo do tempo.
- Responda a perguntas técnicas e de compra comuns.
O que torna este mecanismo tão importante?
Um interruptor a vácuo é responsável pela extinção do arco, mas não pode realizar essa tarefa sozinho. Os contatos dentro do interruptor devem se separar na velocidade correta, com o curso correto e sob controle mecânico estável. É aí que oMecanismo operacional do interruptor a vácuotorna-se essencial.
Em projetos reais, muitas falhas elétricas não são dramáticas no início. Eles começam como disparo retardado, fechamento instável, pressão de contato inconsistente, articulações desgastadas, carga fraca da mola ou má coordenação com sinais de proteção. Quando esses problemas são ignorados, o resultado pode ser superaquecimento, repetidos disparos incômodos, danos ao gabinete, paralisação da produção ou riscos de segurança para os operadores.
Um mecanismo confiável ajuda o disjuntor a responder rapidamente quando os relés de proteção detectam curtos-circuitos, sobrecargas ou condições operacionais anormais. Ele também suporta comutação regular quando os circuitos precisam ser energizados, isolados ou mantidos. Em suma, é a parte que transforma a lógica de proteção em ação física.
Como funciona o mecanismo dentro de um disjuntor a vácuo?
O princípio de funcionamento é simples, mas a execução deve ser precisa. UMMecanismo operacional do interruptor a vácuonormalmente armazena energia por meio de uma mola, motor, alça de carregamento manual ou conjunto de controle relacionado. Quando o disjuntor recebe um comando de fechamento ou trip, a energia armazenada é liberada através de peças de transmissão mecânica. Essas peças acionam o contato móvel do interruptor a vácuo.
Durante o fechamento, o mecanismo empurra o contato móvel em direção ao contato fixo e mantém a pressão de contato adequada. Durante a abertura, separa os contatos com rapidez suficiente para permitir que o interruptor a vácuo extinga o arco. Quanto mais rápido e estável for esse movimento, melhor o disjuntor poderá controlar o estresse elétrico durante a manobra.
- Armazenamento de energia:O mecanismo armazena energia antes da operação, geralmente por meio de um sistema de carregamento por mola.
- Resposta do sinal:Uma bobina de controle, comando de relé ou ação manual aciona a operação.
- Liberação mecânica:A energia armazenada é liberada através de ligações, eixos e peças de transmissão.
- Movimento de contato:Os contatos do interruptor a vácuo abrem ou fecham de acordo com a ação necessária.
- Manutenção de posição:O mecanismo mantém o disjuntor estável na posição aberta ou fechada.
É por isso que o mecanismo deve ser fabricado com muita atenção à precisão dimensional, força da mola, resistência do material, alinhamento da montagem e consistência dos testes.
Quais pontos problemáticos do comprador ele resolve?
Os compradores raramente compram umMecanismo operacional do interruptor a vácuoapenas porque eles precisam de outro componente. Eles o compram porque um mecanismo fraco pode criar problemas caros. Para os fabricantes de painéis, a baixa compatibilidade pode atrasar a produção. Para prestadores de serviços de energia, a operação instável pode causar problemas de comissionamento. Nas fábricas, uma falha inesperada do disjuntor pode interromper as linhas de produção. Para as concessionárias, a comutação não confiável pode afetar a segurança mais ampla da distribuição.
| Ponto problemático do cliente | Como o mecanismo ajuda |
|---|---|
| Fechamento instável do disjuntor | Fornece força controlada e movimento de contato estável. |
| Resposta de viagem atrasada | Libera a energia armazenada rapidamente após um sinal de proteção. |
| Alta frequência de manutenção | Melhora a resistência mecânica quando adequadamente projetado e testado. |
| Incompatibilidade de instalação do gabinete | Pode ser selecionado ou personalizado de acordo com a estrutura do disjuntor e do quadro. |
| Risco de inatividade do projeto | Suporta operação confiável em distribuição de energia e sistemas industriais. |
O melhor mecanismo não é simplesmente o mais forte. É aquele que corresponde ao projeto do disjuntor, tensão operacional, serviço de comutação, espaço de instalação e requisitos de controle. Esta combinação prática é o que ajuda os clientes a evitar custos ocultos após a instalação.
Quais fatores os compradores devem verificar antes de comprar?
Antes de escolher umMecanismo operacional do interruptor a vácuo, os compradores devem olhar além do nome do produto. Dois mecanismos podem parecer semelhantes, mas seu desempenho real pode diferir muito em resistência, velocidade operacional, estrutura de instalação e estabilidade a longo prazo.
Um processo de seleção prático deve incluir os seguintes pontos:
- Tensão nominal e tipo de disjuntor:Confirme se o mecanismo corresponde ao modelo de VCB pretendido e à tensão do sistema.
- Método operacional:Verifique se o projeto requer operação manual, com mola, acionada por motor ou combinada.
- Vida mecânica:Pergunte sobre ciclos de operação testados e durabilidade a longo prazo.
- Tempo de armazenamento de energia:Para sistemas de carga de mola, o armazenamento de energia estável e eficiente é importante para operações repetidas.
- Confiabilidade de viagem e fechamento:O mecanismo deve responder de forma consistente aos sinais de controle.
- Dimensões de instalação:Confirme os furos de montagem, a posição da articulação, a estrutura do eixo e o espaço do gabinete.
- Condições ambientais:Considere umidade, poeira, temperatura, altitude e poluição industrial.
- Registros de teste:Fornecedores confiáveis devem fornecer inspeção, testes de rotina e suporte técnico.
Essas verificações são especialmente importantes para compradores OEM e fábricas de montagem de painéis porque uma pequena incompatibilidade pode criar ajustes repetidos na montagem ou reclamações de serviço de campo.
Como os diferentes tipos de mecanismos se comparam?
Projetos diferentes podem exigir designs operacionais diferentes. A tabela abaixo fornece uma comparação simples para compradores que estão avaliando opções comuns.
| Tipo de mecanismo | Vantagem Principal | Uso Adequado |
|---|---|---|
| Mecanismo operacional de carga de mola | Liberação estável de energia armazenada para abertura e fechamento rápidos. | VCBs de média tensão que exigem operação repetida confiável. |
| Mecanismo de operação do motor | Suporta carregamento e operação remotos ou automáticos. | Subestações, armários de distribuição e sistemas automatizados. |
| Mecanismo de operação manual | Estrutura simples e controle local conveniente. | Aplicações básicas de comutação e projetos sensíveis ao custo. |
| Mecanismo personalizado | Melhor ajuste para layouts especiais de gabinete ou projetos de disjuntores. | Projetos de produção e substituição de painéis OEM. |
Para muitas aplicações de média tensão, o projeto de carga de mola é amplamente preferido porque permite que a energia seja armazenada antes da ação de comutação. Quando ocorre uma falta, o disjuntor não precisa esperar por um movimento manual lento. Pode liberar energia imediatamente, o que melhora a confiabilidade da proteção.
Onde é comumente usado?
OMecanismo operacional do interruptor a vácuoé usado sempre que circuitos de média tensão precisam de comutação e proteção confiáveis. É comumente integrado em disjuntores a vácuo, painéis de manobra, subestações compactas, salas de distribuição industrial, redes de serviços públicos, edifícios comerciais e estações de energia renovável.
Nas fábricas, ajuda a proteger motores, transformadores e linhas de produção contra falhas elétricas. Nas redes de distribuição urbana, suporta o fornecimento estável de energia para áreas residenciais e comerciais. Em projetos de energia solar e eólica, ajuda a isolar e proteger circuitos coletores de média tensão. Em sistemas de mineração, infraestrutura e transporte, contribui para um controle elétrico mais seguro sob condições exigentes.
Como esses ambientes variam muito, os compradores não devem tratar o mecanismo como um acessório universal. O mesmo produto deve ser verificado em relação às condições reais do projeto. Um mecanismo usado em uma sala de distribuição interna limpa pode enfrentar tensões diferentes em comparação com um usado em uma planta industrial empoeirada ou em um projeto costeiro com alta umidade.
Como as equipes de manutenção podem prolongar a vida útil?
Mesmo um de alta qualidadeMecanismo operacional do interruptor a vácuoprecisa de inspeção adequada. As equipes de manutenção devem se concentrar no desgaste visível, ruído anormal, fixadores soltos, condição da mola, pontos de lubrificação, função da chave auxiliar e desempenho de fechamento. Testes regulares de operação também são úteis porque um disjuntor que permanece inativo por um longo período ainda pode precisar operar instantaneamente durante uma falta.
- Verifique se o mecanismo carrega suavemente e libera sem demora.
- Inspecione as ligações, eixos e fixadores quanto a folgas ou deformações.
- Mantenha o mecanismo limpo e evite o acúmulo de poeira no interior do gabinete.
- Confirme se os indicadores de abertura e fechamento correspondem à posição real do disjuntor.
- Teste os circuitos de controle, bobinas e contatos auxiliares de acordo com os cronogramas de manutenção.
- Substitua as peças desgastadas antes que elas afetem a confiabilidade da comutação.
A manutenção preventiva é mais barata que o reparo de emergência. Quando um mecanismo falha durante uma falta, o dano pode estender-se além do próprio disjuntor. Pode afetar cabos, transformadores, painéis de manobra e equipamentos conectados.
Por que a capacidade do fornecedor é importante?
Um fornecedor confiável faz mais do que enviar peças. Para um produto como oMecanismo operacional do interruptor a vácuo, a experiência do fornecedor afeta a precisão do projeto, a seleção de materiais, o controle de produção, a qualidade dos testes e a comunicação técnica. Isso é especialmente importante para compradores que precisam de compras em lote, correspondência de substituição ou suporte OEM.
Equipamento elétrico Co. de Wenzhou Xifa, Ltd.atende clientes da área de equipamentos elétricos com produtos relacionados a disjuntores a vácuo e componentes de distribuição de média tensão. Para os compradores, trabalhar com um fabricante competente pode ajudar a reduzir a incerteza durante a seleção do produto, confirmação da instalação e uso a longo prazo.
Ao avaliar um fornecedor, os compradores devem solicitar desenhos técnicos, compatibilidade de modelos, parâmetros nominais, procedimentos de teste, detalhes de embalagem e capacidade de entrega. Uma resposta clara antes do pedido é muito melhor do que resolver problemas de instalação depois que o produto chega ao local do projeto.
Perguntas frequentes
O que é um mecanismo operacional de interruptor a vácuo?
É o sistema de controle mecânico que aciona o movimento de abertura e fechamento de um interruptor a vácuo dentro de um disjuntor a vácuo. Ele armazena e libera energia para que os contatos possam se mover de forma rápida e confiável.
Por que o mecanismo é importante para proteção de média tensão?
Ele garante que o disjuntor possa responder aos sinais de falta com velocidade e força adequadas. Sem um mecanismo confiável, mesmo um bom interruptor a vácuo pode não funcionar corretamente.
Um mecanismo pode caber em cada disjuntor a vácuo?
Não. Os compradores devem confirmar a tensão nominal, modelo do disjuntor, dimensões de instalação, estrutura de ligação, método de controle e requisitos operacionais antes de comprar.
O que causa a falha do mecanismo operacional?
As causas comuns incluem ligações desgastadas, molas fracas, lubrificação deficiente, contaminação por poeira, problemas na bobina, fixadores soltos, instalação incorreta e falta de inspeção prolongada.
Um mecanismo operacional motorizado é melhor que um manual?
Depende do projeto. A operação motorizada é melhor para sistemas remotos ou automatizados, enquanto a operação manual pode ser adequada para aplicações mais simples com necessidades de controle local.
Como os compradores devem escolher um fornecedor confiável?
Os compradores devem verificar a experiência de produção, suporte técnico, capacidade de teste, compatibilidade de modelo, opções de personalização e se o fornecedor pode fornecer documentação clara antes do envio.
Conclusão
OMecanismo operacional do interruptor a vácuopode não ser a parte mais visível de um disjuntor de média tensão, mas é uma das mais decisivas. Ele controla a ação física que permite ao interruptor a vácuo proteger os circuitos, reduzir o impacto da falha e apoiar a distribuição estável de energia. Para os compradores, escolher o mecanismo certo significa menos falhas de comutação, instalação mais suave, vida útil mais longa e maior confiança na operação diária.
Se você estiver selecionando componentes para disjuntores a vácuo, conjuntos de manobra, subestações, sistemas de energia industriais ou projetos de substituição,Equipamento elétrico Co. de Wenzhou Xifa, Ltd.pode fornecer suporte prático ao produto e comunicação técnica para as necessidades de sua aplicação. Para seleção de modelo, cotação, detalhes de customização ou consulta de projeto, por favorContate-noshoje e deixe nossa equipe ajudá-lo a encontrar uma solução confiável para seu sistema de comutação de média tensão.
