Qual disjuntor ACB você deve escolher para uma distribuição de energia de baixa tensão mais segura?

Esboço do artigo

• Compreendendo a função de um disjuntor aberto ACB em sistemas de distribuição de baixa tensão.
• Identificando os erros de compra mais comuns cometidos por compradores de projetos e construtores de painéis.
• Revisão dos principais parâmetros, como corrente nominal, capacidade de interrupção, número do pólo, unidade de disparo, tipo de instalação e modo de operação.
• Comparando ACBs com MCCBs e VCBs de uma perspectiva de aplicação prática.
• Explicando por que a capacidade, o suporte técnico, os testes e a personalização do fornecedor são importantes na operação de longo prazo.
• Fornecendo uma seção prática de perguntas frequentes para compradores que precisam de respostas claras antes de enviar uma consulta.

Por que o ACB do disjuntor pneumático certo é tão importante?

Num sistema de distribuição de energia de baixa tensão, o disjuntor principal é frequentemente tratado como um item numa lista de aquisição. Essa é uma maneira arriscada de ver as coisas. Um disjuntor pneumático ACB geralmente é instalado em um ponto crítico do sistema, como o painel de entrada, o gabinete de distribuição principal, o painel de saída do gerador, o lado secundário do transformador ou o grande circuito alimentador. Se não funcionar corretamente, o resultado pode não ser uma pequena falha elétrica. Pode resultar em paralisação da produção, danos ao equipamento, risco de incêndio ou manutenção de emergência dispendiosa.

Muitos compradores procuram um ACB apenas pela classificação atual, como 630A, 1000A, 1600A, 2000A ou 3200A. A classificação atual é importante, é claro, mas não é a história completa. O disjuntor também deve corresponder ao nível de curto-circuito do local de instalação, aos requisitos de proteção da carga, à estrutura do quadro, ao ambiente operacional e ao plano de manutenção da instalação.

Um bom disjuntor pneumático ACB fornece ao sistema elétrico uma maneira controlada de desconectar correntes anormais. Protege cabos, barramentos, transformadores, geradores, motores e equipamentos downstream. Mais importante ainda, dá confiança às equipes de manutenção. Quando um sistema é construído em torno de um disjuntor com ação mecânica estável, disparo preciso e configurações de proteção claras, toda a sala de distribuição se torna mais fácil de gerenciar.

O que um disjuntor pneumático ACB realmente faz?

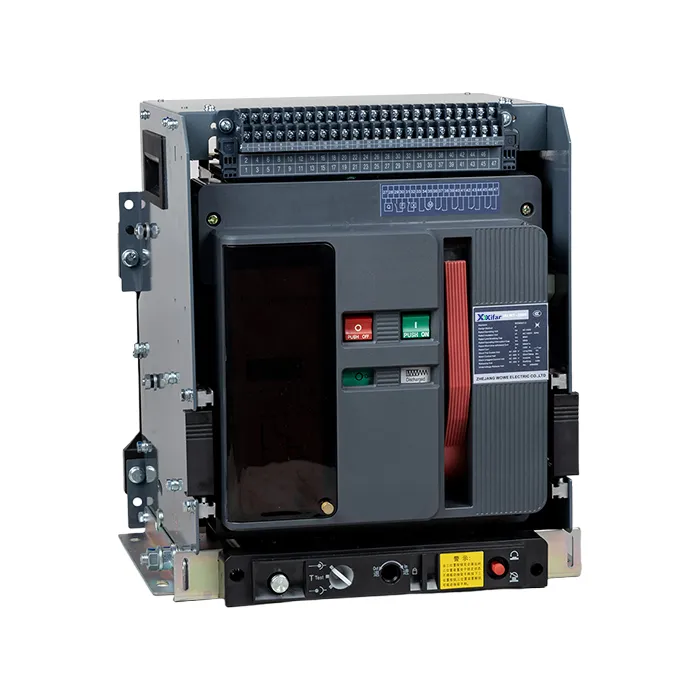

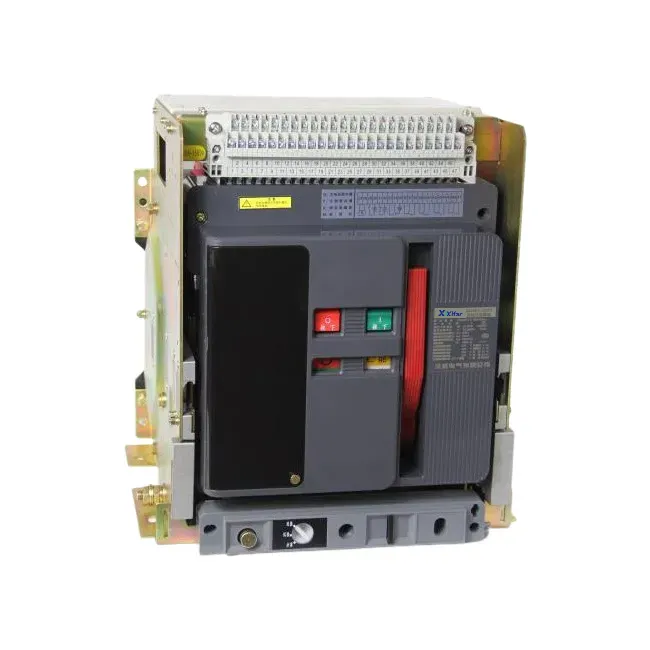

Um disjuntor de ar ACB é um dispositivo de comutação e proteção de baixa tensão que usa ar como meio de extinção de arco. Quando os contatos se separam durante a interrupção da falta, forma-se um arco elétrico. O disjuntor guia e resfria o arco através de calhas de arco até que a corrente seja interrompida com segurança. Este design torna os ACBs adequados para aplicações de alta corrente e baixa tensão onde confiabilidade, facilidade de manutenção e proteção ajustável são importantes.

Na prática, um disjuntor pneumático ACB pode executar várias funções importantes. Ele pode ligar e desligar o circuito manual ou eletricamente. Ele pode desarmar automaticamente quando ocorrerem condições de sobrecarga, curto-circuito, subtensão ou falta à terra, dependendo da configuração da unidade de disparo. Em muitos sistemas elétricos modernos, unidades de disparo inteligentes também suportam medição, comunicação, registros de faltas e curvas de proteção ajustáveis.

Comparado com disjuntores menores, um ACB é frequentemente escolhido para o nível de distribuição de energia principal porque pode lidar com correntes de quadro mais altas e requisitos de interrupção de falta mais fortes. Também é mais fácil inspecionar e manter em grandes gabinetes elétricos, especialmente quando se utiliza um design extraível. Para instalações que não podem suportar longos períodos de inatividade, esta facilidade de manutenção não é uma pequena vantagem.

• Função de comutação:Abre e fecha o circuito principal em condições normais de operação.
• Proteção contra sobrecarga:Dispara quando a corrente de carga permanece acima da faixa segura por muito tempo.
• Proteção contra curto-circuito:Interrompe rapidamente a corrente de falha perigosa para proteger o sistema.
• Proteção contra falha à terra:Ajuda a reduzir os riscos causados ​​por falha de isolamento ou corrente de fuga.
• Proteção contra subtensão:Desarma ou impede o fechamento quando as condições de tensão não são seguras.
• Monitoramento do sistema:As unidades inteligentes podem fornecer exibição atual, memória de falhas e opções de comunicação.

Quais pontos problemáticos do comprador devem ser resolvidos antes de fazer o pedido?

Os compradores raramente têm dificuldades porque não conseguem encontrar um disjuntor pneumático ACB. Eles têm dificuldades porque muitos modelos parecem semelhantes no papel. Um preço baixo pode parecer atraente à primeira vista, mas a escolha errada pode levar a incompatibilidade, atraso na instalação, superaquecimento, disparos incômodos, baixa seletividade ou dificuldade de suporte pós-venda.

Para os fabricantes de painéis, a compatibilidade dimensional costuma ser uma grande preocupação. Um disjuntor que não se ajusta ao projeto do gabinete pode afetar o layout do barramento, a abertura da porta, a posição da alavanca de operação e o espaço de manutenção. Para usuários de fábrica, a maior preocupação geralmente é a operação estável. Eles precisam de um disjuntor que dispare quando deveria, permaneça fechado quando o sistema estiver íntegro e possa receber manutenção sem tempo de inatividade desnecessário.

Para os empreiteiros, a velocidade de entrega e a documentação também são importantes. Um projeto pode exigir fotos do produto, desenhos, diagramas de fiação, relatórios de teste, certificados, detalhes da placa de identificação e informações de embalagem antes do envio. Se o fornecedor não puder responder com clareza, o cronograma do projeto poderá ser prejudicado.

Quais especificações você deve verificar antes da compra?

Uma seleção profissional de disjuntor pneumático ACB começa com o sistema elétrico, não com a página do catálogo. Antes de confirmar o modelo, os compradores devem coletar informações básicas do projeto, incluindo tensão nominal, corrente nominal, frequência, número de pólos, nível de curto-circuito, tipo de gabinete, método de operação, requisitos de proteção e necessidades de comunicação.

A corrente nominal é geralmente o primeiro parâmetro mencionado pelos compradores. No entanto, a capacidade nominal de interrupção de curto-circuito em serviço é igualmente importante. Um disjuntor com alta capacidade de interrupção final, mas menor capacidade de interrupção em serviço, pode não ser a melhor escolha para sistemas industriais exigentes. Para cargas críticas, os compradores devem ficar atentos aos valores de Icu e Ics.

A unidade de disparo merece atenção especial. Uma unidade de proteção básica pode ser suficiente para um simples painel de distribuição, enquanto uma fábrica moderna, um data center, um edifício comercial ou um projeto de energia renovável pode exigir funções de proteção e monitoramento mais avançadas. Configurações ajustáveis ​​podem ajudar a melhorar a seletividade entre dispositivos upstream e downstream.

• Tensão operacional nominal:Confirme se o disjuntor corresponde ao sistema de distribuição de baixa tensão, como CA 400V ou requisitos de projeto semelhantes.
• Corrente nominal:Escolha o nível atual com base na carga real, capacidade do cabo, saída do transformador e expansão futura.
• Capacidade de ruptura:Verifique se o disjuntor pode interromper com segurança a corrente máxima de curto-circuito potencial.
• Número do pólo:Selecione 3P ou 4P de acordo com o método de aterramento do sistema e os requisitos da linha neutra.
• Tipo de instalação:O tipo fixo é compacto e econômico; o tipo extraível é conveniente para manutenção e substituição.
• Modo de operação:A operação manual pode ser adequada para painéis simples, enquanto a operação motorizada é útil para controle remoto e automação.
• Unidade de viagem:Confirme se o sistema necessita de funções de proteção básicas, eletrônicas ou inteligentes.
• Acessórios:Considere o disparador de derivação, o disparador de subtensão, os contatos auxiliares, a bobina de fechamento, o mecanismo do motor e o módulo de comunicação.

Como um disjuntor pneumático ACB se compara a outros disjuntores?

Os compradores costumam comparar ACBs com MCCBs e VCBs. A diferença não é sobre qual deles é universalmente melhor. Depende do nível de tensão, faixa de corrente, posição de instalação, demanda de proteção, expectativa de manutenção e orçamento.

Um disjuntor em caixa moldada é amplamente utilizado para circuitos alimentadores de corrente mais baixa, painéis de máquinas e aplicações de distribuição compactas. É econômico, compacto e simples de instalar. No entanto, quando a corrente do sistema se torna mais alta e os requisitos de proteção se tornam mais avançados, um disjuntor ACB torna-se mais adequado.

Um disjuntor a vácuo é geralmente usado em sistemas de média tensão. A extinção do arco ocorre dentro de um interruptor a vácuo, diferente da estrutura da calha de arco de ar de um ACB. Em termos simples, os ACBs são comumente selecionados para distribuição principal de baixa tensão, enquanto os VCBs são selecionados para distribuição de média tensão.

Onde um disjuntor pneumático ACB é comumente usado?

Um disjuntor pneumático ACB é frequentemente usado sempre que a distribuição de energia de baixa tensão precisa de proteção forte e comutação confiável. Aparece em plantas industriais, edifícios comerciais, data centers, salas de distribuição de energia, hospitais, aeroportos, instalações de trânsito ferroviário, estações de tratamento de água, projetos de mineração e sistemas de energia renovável.

Nas fábricas, o ACB pode proteger a linha principal de entrada da oficina. Em um edifício comercial, pode servir como disjuntor principal no quadro de distribuição de baixa tensão. Em um data center, pode ajudar a proteger caminhos de energia críticos onde o tempo de inatividade é extremamente caro. Em estações de energia renovável, os ACBs podem ser utilizados em gabinetes de distribuição de baixa tensão conectados a transformadores, inversores ou sistemas auxiliares.

O ponto comum em todas essas aplicações é simples: o sistema precisa de um dispositivo confiável em uma posição chave de proteção. Quando a carga elétrica é grande, a corrente de falha é grave e o ambiente operacional não pode tolerar falhas repetidas, um ACB de disjuntor pneumático adequadamente selecionado torna-se um investimento necessário em vez de um componente opcional.

• Aparelhagem de baixa tensão e quadros de distribuição principais.
• Sistemas de proteção secundária de transformadores.
• Painéis de controle e distribuição de geradores.
• Controle de motores industriais e grandes circuitos de alimentação.
• Salas de distribuição de energia para edifícios comerciais.
• Data centers e instalações de comunicação.
• Projetos de energia renovável e subestações compactas.
• Projetos de infraestrutura que exigem proteção elétrica estável.

Como você deve avaliar um fornecedor confiável de ACB?

Um fornecedor confiável deve fazer mais do que vender um rompedor. O fornecedor deve compreender as condições de trabalho por trás do pedido. Para compradores que não são especialistas em eletricidade, isso é ainda mais importante. Uma comunicação técnica clara pode evitar a seleção errada do modelo antes do início da produção.

fornece produtos elétricos para aplicações de distribuição de energia, incluindo soluções de disjuntores de ar ACB para sistemas de baixa tensão. Para os compradores, o valor não está apenas no produto em si, mas também na recomendação do modelo, capacidade de produção, opções de personalização, testes de fábrica e suporte de comunicação antes e depois da entrega.

Ao avaliar um fornecedor, os compradores devem fazer perguntas práticas. O fornecedor pode fornecer desenhos técnicos? Eles podem recomendar a classificação de corrente correta e a capacidade de interrupção com base nas informações do projeto? Eles podem suportar estruturas de tipo fixo e extraível? Eles podem fornecer acessórios como operadores motorizados, relés de derivação, relés de subtensão, contatos auxiliares e unidades de disparo inteligentes? Eles podem responder rapidamente quando o instalador tem dúvidas?

Que hábitos de manutenção ajudam a prolongar a vida útil?

Mesmo um disjuntor pneumático ACB de alta qualidade precisa de instalação adequada e inspeção periódica. Os equipamentos de proteção elétrica funcionam sob estresse mecânico, térmico e elétrico. Poeira, umidade, conexões soltas, graxa envelhecida, desgaste de contato e más condições de operação podem reduzir a confiabilidade a longo prazo.

Um plano de manutenção não precisa ser complicado, mas deve ser consistente. Os operadores devem manter o painel limpo e seco, verificar se há aquecimento anormal, inspecionar o aperto das conexões, verificar o mecanismo operacional e revisar os registros de disparo, quando disponíveis. Para ACBs extraíveis, o mecanismo de trasfega deve ser operado corretamente para evitar danos mecânicos.

Em muitos casos, a falha do disjuntor não é repentina. Existem sinais de alerta, como ruído incomum, cheiro de queimado, descoloração visível, ação de fechamento instável, disparos incômodos frequentes ou aumento anormal de temperatura nos terminais. Ignorar esses sinais pode transformar um problema de manutenção administrável em um grave acidente elétrico.

• Mantenha o disjuntor e o gabinete livres de poeira, umidade e gases corrosivos.
• Verifique regularmente as conexões dos terminais e os pontos de contato do barramento.
• Inspecione calhas de arco, contatos e peças de isolamento de acordo com os requisitos de manutenção.
• Opere o mecanismo periodicamente se o disjuntor permanecer na mesma posição por muito tempo.
• Confirme as configurações da unidade de disparo após o comissionamento ou modificação do sistema.
• Registre eventos de falha e ações de manutenção para solução de problemas futuros.
• Substitua acessórios desgastados ou peças danificadas antes que afetem a segurança do sistema.

Perguntas frequentes sobre o disjuntor aéreo ACB
