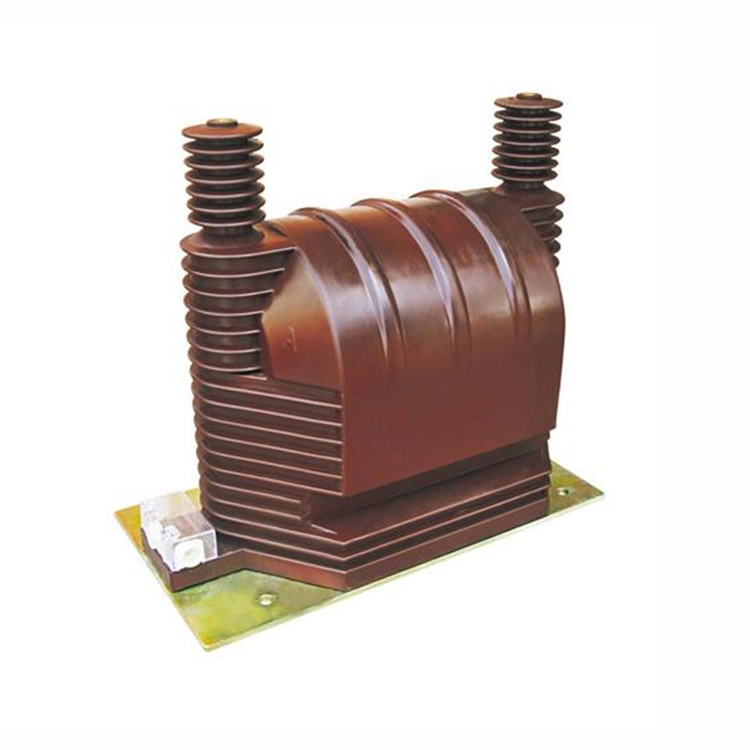

Transformador potencial monofásico de alta tensão 33kv

Características do produto:

1. Estruturalmente, um transformador de potencial monofásico de alta tensão de 33kv pode ser considerado como um transformador de potência redutor de pequena capacidade e alta relação. No entanto, diferentemente de um transformador de potência, umtransformador potencialnão transfere energia para alimentação da carga. Em vez disso, desempenha um papel importante na medição e proteção.

2. O circuito secundário é conectado a instrumentos de medição, relés de proteção e dispositivos automáticos cujas bobinas de tensão apresentam impedância extremamente alta e essencialmente constante. Como resultado, a corrente secundária é mínima, semelhante à condição sem carga de um transformador de potência. O consumo de energia de um transformador de potencial monofásico de alta tensão de 33kv é extremamente baixo, e a tensão secundária permanece praticamente igual ao EMF induzido, que é determinado pela tensão primária constante. Ele garante o nível de precisão necessário para medição de tensão.

3. O enrolamento secundário dos transformadores de potencial nunca deve ser curto-circuitado. Em operação normal, a carga do transformador de potencial monofásico de alta tensão de 33kv é um dispositivo de alta impedância, mas se ocorrer um curto-circuito, o único fator limitante é a impedância do enrolamento. Isto pode levar a uma corrente de curto-circuito excessivamente alta, causando leituras incorretas do medidor, operações falsas do relé ou até mesmo danos permanentes ao transformador de potência.

4. Os terminais do enrolamento secundário e do enrolamento de sequência zero devem ser aterrados. Se não for aterrado, uma falha no sistema primário poderá induzir tensões perigosamente altas nesses enrolamentos, o que representa sérios riscos para os instrumentos conectados, relés e segurança do pessoal.

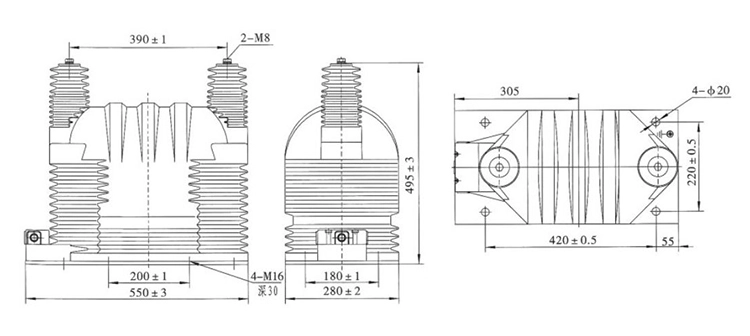

Especificação Técnica:

Perguntas frequentes sobre o produto:

P: Qual é a carga nominal de um transformador de potencial monofásico de alta tensão de 33kv?

R: A carga nominal geralmente varia de 25 VA a 200 VA dependendo da aplicação. Garante precisão estável para instrumentos de medição e relés de proteção sem sobrecarregar o transformador.

P: Como o transformador de potencial monofásico de alta tensão de 33kv é aterrado?

R: O enrolamento secundário geralmente é aterrado em um ponto para manter o potencial de referência e garantir a segurança. ajuda a evitar tensões flutuantes e reduz o risco de falha de isolamento.

P: Um TP monofásico pode ser conectado para medição trifásica?

R: Claro. Para um sistema trifásico, três TPs monofásicos podem ser conectados em um arranjo estrela ou delta aberto, o que depende se as tensões completas fase-fase e fase-terra precisam ser monitoradas ou não.
