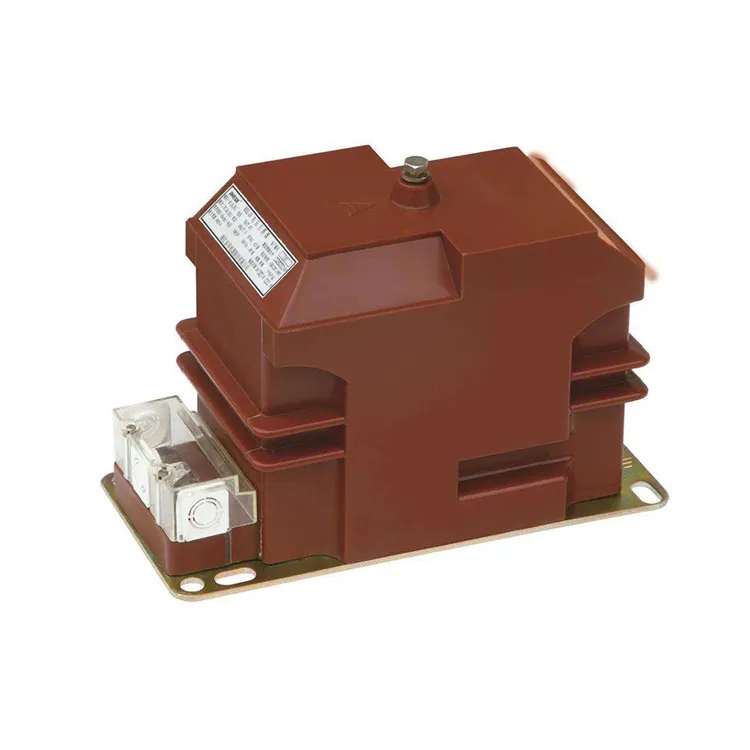

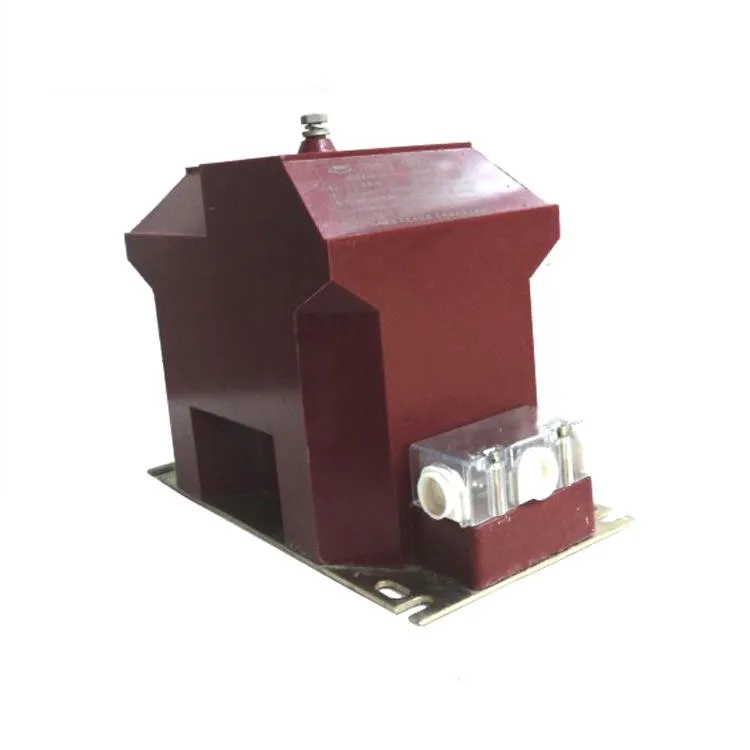

Transformador de potencial fundido em resina de média tensão em painel

Um transformador de potencial fundido em resina de média tensão, cuja função é tão semelhante à de um transformador de distribuição de energia, é projetado para converter tensão. No entanto, os transformadores de potência ajustam a tensão principalmente para permitir a transmissão e distribuição eficiente de eletricidade, normalmente com capacidades classificadas em kVA ou MVA, enquanto os transformadores de potencial desempenham uma função de medição e proteção. a principal função de um transformador de potencial fundido em resina de média tensão é fornecer energia operacional para instrumentos de medição e relés de proteção, para permitir o monitoramento preciso da tensão da linha, potência e consumo de energia. Os transformadores potenciais também fornecem informações críticas para esquemas de proteção para salvaguardar ativos de alto valor, como linhas de transmissão, motores e transformadores de potência, durante condições de falta. Por causa dessas funções,transformadores potenciaissão projetados com capacidades relativamente pequenas, geralmente de apenas alguns VA a várias dezenas de VA, e raramente excedem 1.000 VA.

Especificação Técnica:

Perguntas frequentes sobre o produto:

P: Qual é a função de um transformador de potencial fundido em resina de média tensão em um painel?

R: Um transformador de potencial é usado para reduzir a tensão do sistema primário para um valor inferior padronizado que pode ser fornecido com segurança a instrumentos de medição, medidores de energia e relés de proteção. Em painéis de média tensão, os transformadores de potencial fundidos em resina fornecem isolamento galvânico entre o sistema de tensão primária e os circuitos de controle de tensão secundária, para garantir a precisão e a segurança do operador.

P: Por que a tecnologia fundida em resina é preferida para transformadores de potencial de média tensão?

R: PTs fundidos em resina usam resina epóxi como material isolante e encapsulante. Esta tecnologia proporciona excelente desempenho em isolamento elétrico, alta resistência mecânica, resistência à umidade e poeira e forte proteção contra descargas parciais. Como resultado, os transformadores de potencial fundidos em resina são particularmente adequados para aplicações de painéis internos onde o design compacto e a confiabilidade de longa vida útil são críticos.

P: Quais são as classificações de tensão típicas para PTs fundidos em resina de média tensão?

R: Os transformadores de potencial fundido em resina de média tensão são geralmente projetados para sistemas de 3,6 kV a 36 kV, o que depende do projeto do quadro. A tensão de saída secundária é geralmente padronizada em 100 V ou 110 V, que é o nível de tensão entre fase a fase, ou 100/√3 V ou 110/√3 V, que é o nível de tensão entre fase e neutro, de acordo com os padrões IEC.
