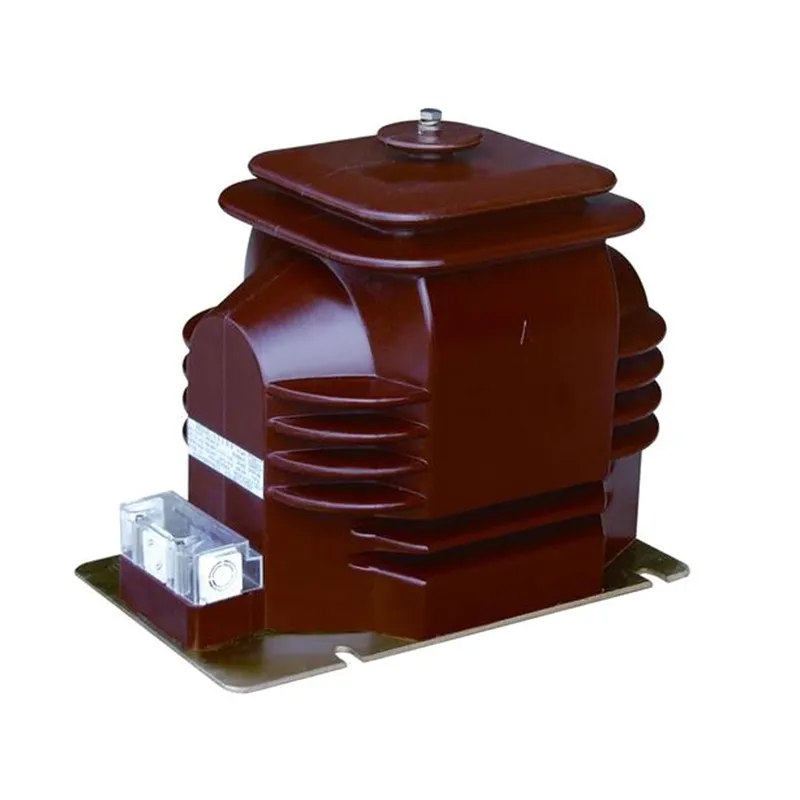

Transformador potencial eletromagnético de instrumento de 25 Kv

Dicas depois de comprar umtransformador potencial:

1. Antes do comissionamento, um transformador de potencial eletromagnético pt de instrumento de 25 kv deve passar por todos os testes e inspeções conforme exigido pelas normas e procedimentos relevantes. Normalmente incluem teste dielétrico CA, teste de resistência de isolamento, teste de relação e inspeção visual.

2. A fiação adequada do transformador de potencial eletromagnético pt do instrumento de 25 kv é essencial. O enrolamento primário deve ser conectado em paralelo com o circuito medido, enquanto o enrolamento secundário deve ser conectado em paralelo com as bobinas de tensão dos instrumentos de medição, relés de proteção ou dispositivos automáticos. Entretanto, deve-se prestar atenção à manutenção da polaridade correta.

3.A carga conectada ao secundário do transformador de potencial de 25 kv deve estar dentro de sua capacidade nominal. Exceder a carga secundária nominal pode criar erros de medição aumentados e até afetar a precisão das leituras.

4. Curto-circuito no secundário do transformador de potencial de 25 kv é estritamente proibido. Como o TP tem impedância interna muito baixa, um curto-circuito secundário pode gerar correntes extremamente altas, potencialmente danificando o equipamento secundário e representando um sério risco à segurança. Para evitar tais danos, é necessário instalar fusíveis no secundário do TP. Se for viável, fusíveis do lado primário também devem ser usados ​​para proteger a rede de alta tensão em caso de falhas no enrolamento primário ou nos cabos.

5.Para a segurança do pessoal que manuseia instrumentos de medição ou relés, o enrolamento secundário do TP deve ser aterrado em um ponto. Ele pode impedir a segurança pessoal do aparecimento de alta tensão em instrumentos e relés quando o isolamento for danificado entre os enrolamentos primário e secundário após o aterramento.

6. Sob nenhuma circunstância o circuito secundário do TP deve ser curto-circuitado.

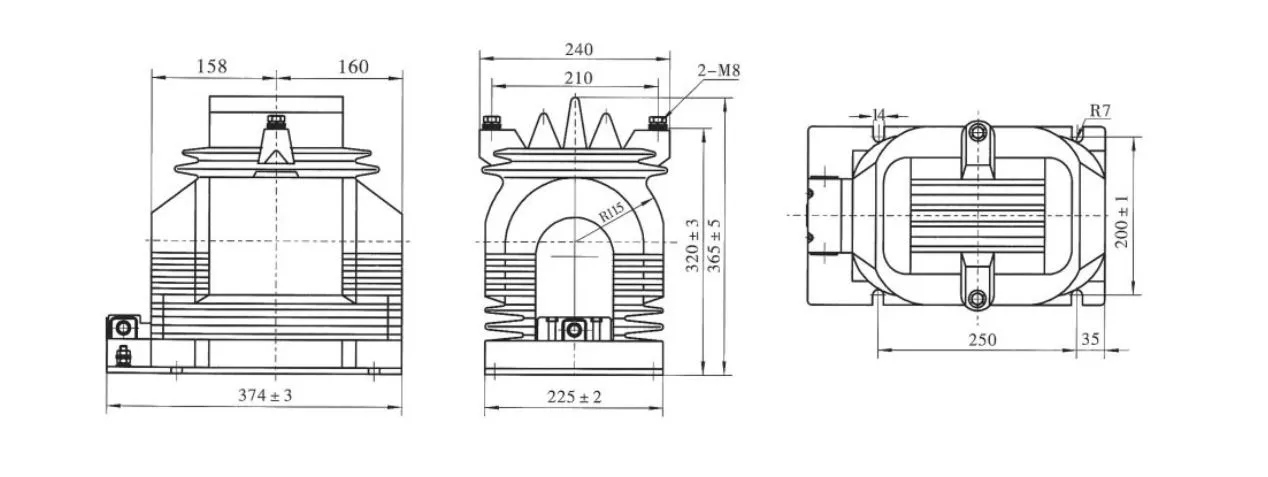

Especificação Técnica:

Perguntas frequentes sobre o produto:

P: Qual é a classificação de tensão secundária padrão para um instrumento eletromagnético de 25 kV?transformador potencial pt?

R: A tensão secundária padrão para um transformador de potencial eletromagnético de instrumento de 25 kV é normalmente 110 V. Essa padronização garante compatibilidade com equipamentos de medição e proteção, para permitir medição precisa de tensão e operação segura dentro do sistema de energia elétrica.

P: Um transformador de potencial eletromagnético de instrumento de 25 kV pode operar continuamente a 115% de sua tensão nominal?

R: Sim, um transformador de potencial de 25 kV é capaz de operar continuamente a 115% de sua tensão nominal, desde que a carga secundária não exceda a classificação térmica do transformador. Esta capacidade permite condições temporárias de sobretensão sem afetar a integridade dos TPs.

P: Qual é a classe de isolamento típica para um transformador de potencial eletromagnético de instrumento de 25 kV?

R: Um transformador de potencial de 25 kV normalmente possui uma classe de isolamento que permite suportar tensões de até 25 kV. O sistema de isolamento foi projetado para lidar com tensões elétricas encontradas durante condições normais e de falha, garantindo operação confiável e segurança.
