A CurrTransformador ent (CT)é um componente crítico em sistemas elétricos e de energia modernos, permitindo medição precisa de corrente, proteção do sistema e monitoramento de energia sem contato elétrico direto. Escolher o TC certo é essencial para garantir segurança, precisão e confiabilidade do sistema a longo prazo.
Neste guia detalhado, exploramos como funcionam os transformadores de corrente, os diferentes tipos de TC, principais critérios de seleção, classes de precisão, melhores práticas de instalação e aplicações no mundo real. Esteja você projetando um sistema de energia industrial, atualizando o monitoramento de energia ou selecionando TCs para relés de proteção, este artigo o ajudará a tomar uma decisão informada.
A Transformador de Corrente (TC)é um transformador de instrumento projetado para reduzir altos valores de corrente alternada (CA) a um nível mais baixo e padronizado que pode ser medido ou monitorado com segurança por medidores, relés de proteção ou dispositivos de controle.
Os CTs são amplamente utilizados em:
Ao utilizar indução eletromagnética, um TC fornece isolamento elétrico entre circuitos de alta tensão e equipamentos de medição de baixa tensão, melhorando significativamente a segurança do sistema.
O princípio de funcionamento de um transformador de corrente é baseado emLei da indução eletromagnética de Faraday. Quando a corrente flui através do condutor primário, ela gera um campo magnético ao redor do núcleo. Este fluxo magnético induz uma corrente proporcional no enrolamento secundário.
Por exemplo, um CT classificado em1000A:5Aconverte 1000 amperes de corrente primária em 5 amperes gerenciáveis para instrumentos de medição.
Os TCs de janela apresentam uma abertura circular através da qual passa o condutor primário. Eles são compactos, confiáveis e comumente usados em painéis de manobra e distribuição.
Os TCs de núcleo dividido podem ser instalados sem desconectar o condutor primário, tornando-os ideais para modernização de sistemas existentes e auditorias energéticas.
Os TCs tipo barra utilizam um condutor primário integrado e são projetados para aplicações de alta corrente com excelente resistência mecânica.

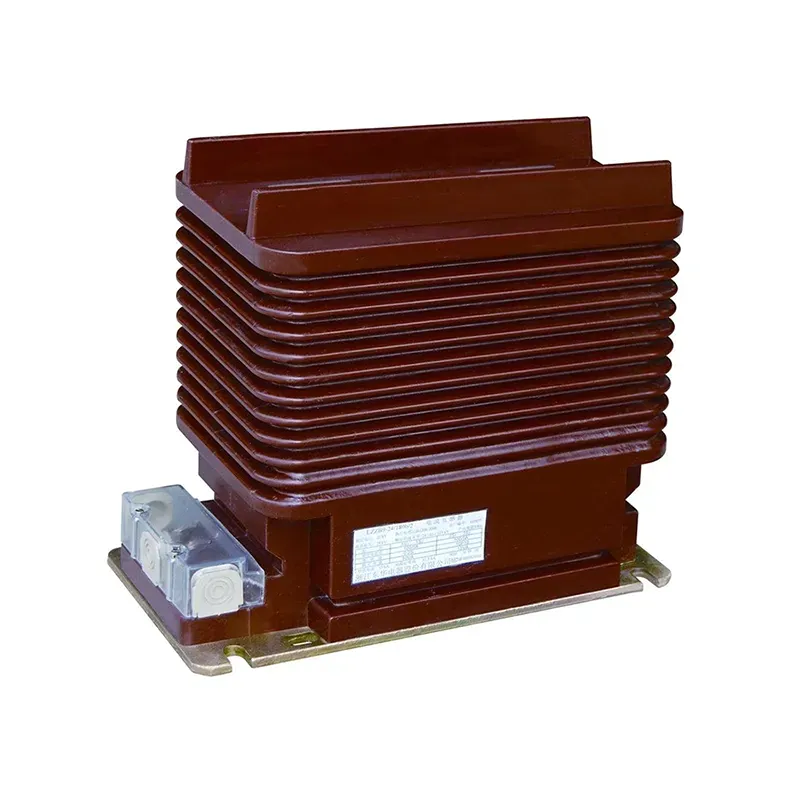

Esses TCs incluem múltiplas voltas no enrolamento primário e são usados para aplicações de medição de baixa corrente e alta precisão.
Selecionar o TC certo requer equilíbrio entre desempenho, segurança e custo. Abaixo estão os critérios mais importantes a serem considerados:
Escolha um TC com uma corrente primária que corresponda ou exceda ligeiramente a corrente operacional máxima do seu sistema.
A classe de precisão determina a precisão com que o TC reproduz a corrente primária. Isto é especialmente crítico para sistemas de cobrança e proteção.
A carga refere-se à carga total (em VA) conectada ao secundário do TC. Exceder a carga nominal reduz a precisão e pode causar superaquecimento.
Fabricantes comoXiFafornecem soluções de TC personalizadas para atender aos requisitos específicos do sistema, garantindo desempenho ideal e confiabilidade a longo prazo.
As classes de precisão definem o erro permitido de um TC sob condições específicas.
A escolha da classe de precisão correta garante a conformidade com padrões como IEC e IEEE, ao mesmo tempo que mantém a eficiência do sistema.
Nas infraestruturas de energia modernas, os TCs desempenham um papel vital ao permitirem estratégias inteligentes de monitorização e manutenção preditiva.
A instalação adequada é essencial para garantir a operação segura e precisa do TC.
A instalação incorreta pode levar a sobretensões perigosas e leituras imprecisas.
| Tipo de TC | Principal vantagem | Aplicação Típica |
|---|---|---|
| Janela CT | Compacto e econômico | Painéis de manobra |
| CT de núcleo dividido | Fácil instalação | Reequipamento energético |
| CT tipo barra | Alta capacidade de corrente | Subestações |
| TC de feridas | Alta precisão | Medição de baixa corrente |
Um secundário de TC em circuito aberto pode gerar tensões perigosamente altas, representando um sério risco à segurança e potencialmente danificando o equipamento.
Os TCs tradicionais são projetados apenas para corrente CA. Para medição DC, são necessários sensores de efeito Hall.
Com condições adequadas de instalação e operação, um TC de alta qualidade pode durar de 20 a 30 anos ou mais.
Não necessariamente. Maior precisão aumenta o custo. A classe de precisão deve corresponder aos requisitos reais da aplicação.
Escolhendo o certoTransformador de Corrente (TC)é uma etapa crucial no projeto de sistemas elétricos seguros, eficientes e confiáveis. Ao compreender os tipos de TC, as classes de precisão e os requisitos de aplicação, os engenheiros e projetistas de sistemas podem melhorar significativamente o desempenho e reduzir os riscos operacionais.
Se você está procurando soluções de transformadores de corrente confiáveis e personalizadas,XiFaoferece uma ampla gama de produtos CT projetados para precisão, durabilidade e conformidade com padrões internacionais.
Para saber mais sobre como selecionar o transformador de corrente ideal para o seu projeto ou solicitar suporte técnico,Contate-noshoje e deixe nossos especialistas ajudá-lo a alimentar seu sistema com confiança.
