À medida que os sistemas de distribuição elétrica se tornam cada vez mais complexos, a medição precisa da tensão e a proteção confiável são mais importantes do que nunca. UMTransformador de potencial monofásico de 13,8 Kv em subestaçãodesempenha um papel crítico na garantia de transformação precisa de tensão para sistemas de medição, monitoramento, proteção de relés e automação.
XiFaé especializada em fornecer produtos de alta qualidadeTransformador de potencial monofásico de 13,8 Kv em subestaçãosoluções projetadas para redes modernas de serviços públicos, subestações industriais, instalações de energia renovável e infraestruturas de distribuição de energia. Este artigo explora os princípios de funcionamento, construção, benefícios, especificações técnicas, aplicações, considerações de instalação e requisitos de manutenção desses componentes essenciais da subestação.
Um transformador de potencial (PT), também chamado de transformador de tensão (VT), é um transformador de instrumento projetado para reduzir altos níveis de tensão primária para baixas tensões secundárias padronizadas, adequadas para instrumentos de medição, relés de proteção, sistemas SCADA e equipamentos de monitoramento.

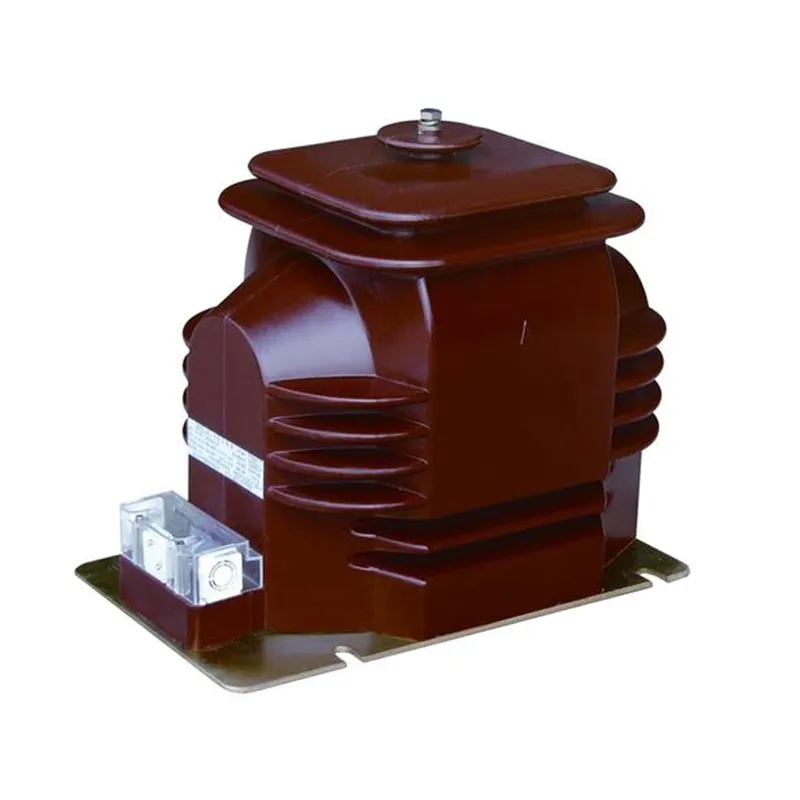

A Transformador de potencial monofásico de 13,8 Kv em subestaçãoconverte especificamente tensões do sistema de energia de média tensão em torno de 13,8 kV em saídas seguras e mensuráveis, como 120 V, 110 V ou outros valores padronizados.
Esses transformadores fornecem isolamento elétrico entre circuitos de alta tensão e sistemas de controle de baixa tensão, mantendo alta precisão de medição.
O princípio de funcionamento é baseado na indução eletromagnética. Quando o enrolamento primário é conectado à rede de 13,8 kV, o fluxo magnético é gerado dentro do núcleo do transformador.
Este fluxo magnético induz uma tensão proporcional no enrolamento secundário de acordo com a relação de espiras entre os enrolamentos primário e secundário.
O sinal de baixa tensão resultante pode alimentar com segurança:
Ao reproduzir com precisão a forma de onda da tensão primária, o transformador permite monitoramento e proteção confiáveis em toda a subestação.
Um transformador de potencial de 13,8 kV de alta qualidade consiste em vários componentes críticos que garantem segurança operacional e precisão de medição.
| Componente | Função |
|---|---|
| Enrolamento Primário | Conectado diretamente ao sistema de média tensão |
| Enrolamento Secundário | Fornece saída de tensão reduzida para instrumentos |
| Núcleo Magnético | Transfere o fluxo magnético de forma eficiente |
| Sistema de Isolamento | Garante rigidez dielétrica e segurança |
| Carcaça de porcelana ou polímero | Protege os componentes internos das condições ambientais |
| Montagem de Terminais | Fornece conexões elétricas seguras |
| Estrutura de Aterramento | Melhora a segurança operacional |
Fabricantes premium como a XiFa utilizam materiais de isolamento avançados e técnicas de enrolamento de precisão para maximizar a confiabilidade e a vida útil.
Embora as especificações variem de acordo com os requisitos do projeto, os seguintes parâmetros são comumente encontrados em aplicações de subestações.
| Parâmetro | Valor típico |
|---|---|
| Tensão nominal | 13,8kV |
| Tipo de fase | Monofásico |
| Freqüência | 50Hz/60Hz |
| Tensão Secundária | 120V, 110V ou personalizado |
| Classe de Precisão | 0,2, 0,5, 1,0 |
| Nível de isolamento | De acordo com os padrões IEC/ANSI |
| Instalação | Exterior ou Interior |
| Método de resfriamento | Resfriamento de ar natural |
| Classe de Proteção | Design resistente às intempéries |
Os transformadores potenciais fornecem escala de tensão altamente precisa, permitindo medição precisa e análise do sistema.
Os relés de proteção dependem de entradas de tensão precisas para detectar condições operacionais anormais com rapidez e precisão.
Ao isolar os equipamentos de medição dos circuitos de alta tensão, os TPs reduzem significativamente os riscos elétricos.
O monitoramento contínuo da tensão melhora a consciência operacional e apoia programas de manutenção preventiva.
Sistemas de isolamento de alta qualidade e carcaças duráveis permitem décadas de operação confiável.
As subestações modernas dependem cada vez mais de sistemas digitais de monitoramento e automação que exigem dados precisos de tensão.
O transformador de potencial monofásico de 13,8 kV é amplamente utilizado em vários setores.
Onde quer que sejam necessárias medições e proteção precisas de tensão, esses transformadores desempenham um papel crucial.
A seleção do PT correto requer uma avaliação cuidadosa de vários fatores de engenharia.
Certifique-se de que o transformador corresponda à tensão nominal do sistema e aos requisitos de isolamento.
As aplicações de medição de receita normalmente exigem classes de precisão mais altas do que os sistemas gerais de monitoramento.
Calcule a carga total conectada de medidores, relés e equipamentos de monitoramento.
Considere a umidade, o nível de poluição, a altitude, a temperatura e os requisitos sísmicos.
Verifique a conformidade com os padrões IEC, ANSI, IEEE e de serviços públicos locais.
A instalação adequada é essencial para alcançar confiabilidade a longo prazo.
Seguir estes procedimentos minimiza problemas de comissionamento e melhora a longevidade do equipamento.
A manutenção de rotina garante desempenho contínuo e confiabilidade do sistema.
| Atividade de Manutenção | Frequência recomendada |
|---|---|
| Inspeção Visual | Mensal |
| Verificação de aperto do terminal | Trimestral |
| Teste de resistência de isolamento | Anualmente |
| Limpeza de Isoladores | Conforme necessário |
| Inspeção Térmica | Anualmente |
| Verificação de calibração | De acordo com os padrões de utilidade |
A manutenção preventiva reduz significativamente interrupções inesperadas e custos de substituição.
| Recurso | Transformador Potencial (PT) | Transformador de Corrente (TC) |
|---|---|---|
| Função principal | Medição de Tensão | Medição Atual |
| Conexão | Paralelo | Série |
| Saída | Tensão Reduzida | Corrente reduzida |
| Valor Secundário Típico | 110V ou 120V | 1A ou 5A |
| Aplicativo | Medição e Proteção | Medição e Proteção |
Ambos os transformadores de instrumento trabalham juntos para fornecer monitoramento e proteção completos do sistema elétrico.
A indústria energética está a evoluir rapidamente para subestações digitais e infraestruturas de rede inteligentes.
Os desenvolvimentos futuros incluem:
Fabricantes como a XiFa continuam investindo em tecnologias avançadas de transformadores para atender a esses requisitos emergentes da indústria.
Seu objetivo principal é reduzir com segurança os níveis de alta tensão para baixas tensões padronizadas, adequadas para medição, medição e dispositivos de proteção.
A medição precisa de tensão garante faturamento confiável, monitoramento do sistema, detecção de falhas e coordenação de proteção.
Sim. Muitos modelos são projetados especificamente para instalação externa com isolamento e sistemas de alojamento resistentes às intempéries.
Com manutenção adequada, transformadores de potencial de alta qualidade geralmente proporcionam vida útil superior a 25 anos.
IEC, ANSI, IEEE e padrões específicos de concessionárias são comumente referenciados ao selecionar e instalar transformadores de potencial.
Serviços públicos, plantas industriais, instalações de energia renovável, sistemas de transporte, operações de mineração e redes de energia comercial dependem deles.
A Transformador de potencial monofásico de 13,8 Kv em subestaçãoé um componente fundamental para medição de tensão, proteção de relés, medição de energia e monitoramento de sistemas de potência. Sua capacidade de fornecer transformação precisa de tensão enquanto mantém o isolamento elétrico o torna indispensável para subestações modernas e sistemas de energia industriais.
Seja no suporte a redes de distribuição de serviços públicos, projetos de energia renovável ou instalações industriais, a seleção de um transformador confiável de um fabricante experiente pode aumentar significativamente a segurança operacional, a precisão da medição e a confiabilidade do sistema.
Procurando uma solução confiável e de alto desempenho para seu próximo projeto de subestação?XiFaoferece transformadores de potencial projetados profissionalmente, projetados para atender aos exigentes padrões internacionais e diversos requisitos de aplicação.Contate-noshoje para discutir as necessidades do seu projeto, solicitar suporte técnico ou obter um orçamento personalizado de nossa equipe de especialistas.
