disjuntor em caixa moldada magnética térmica 630a 3p

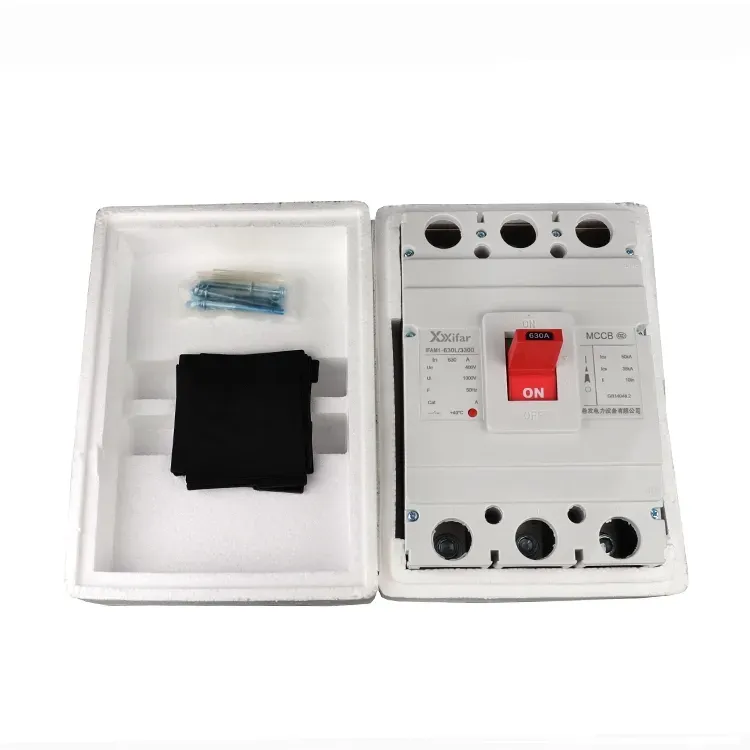

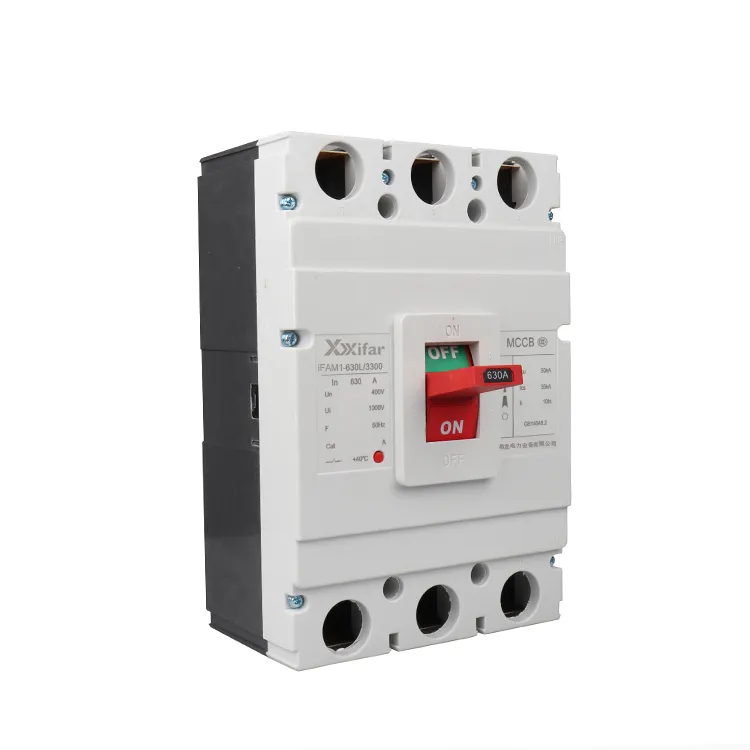

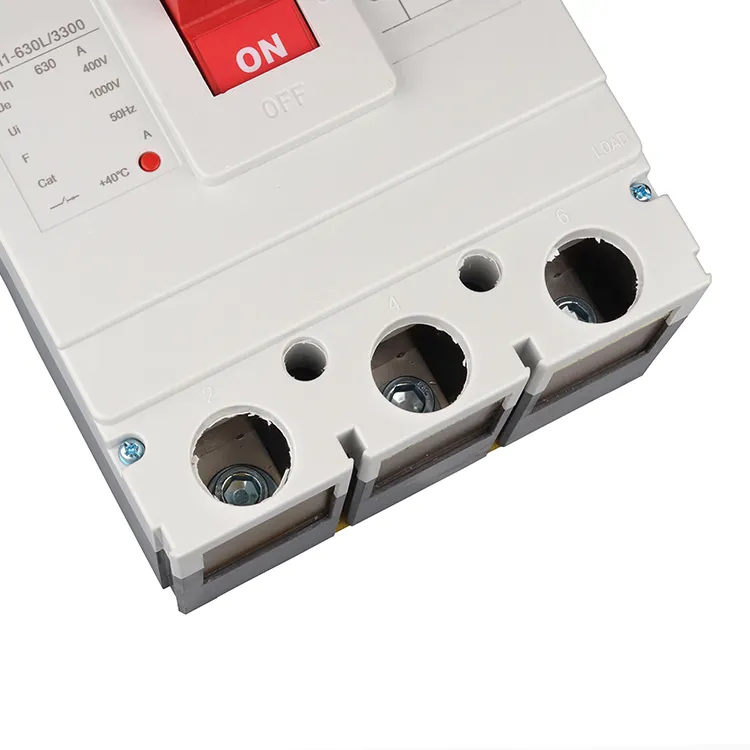

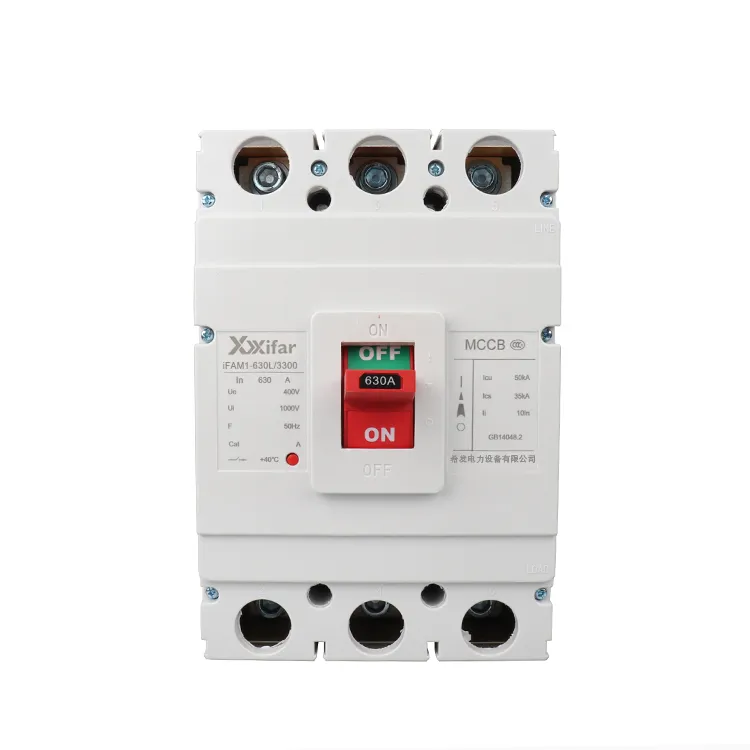

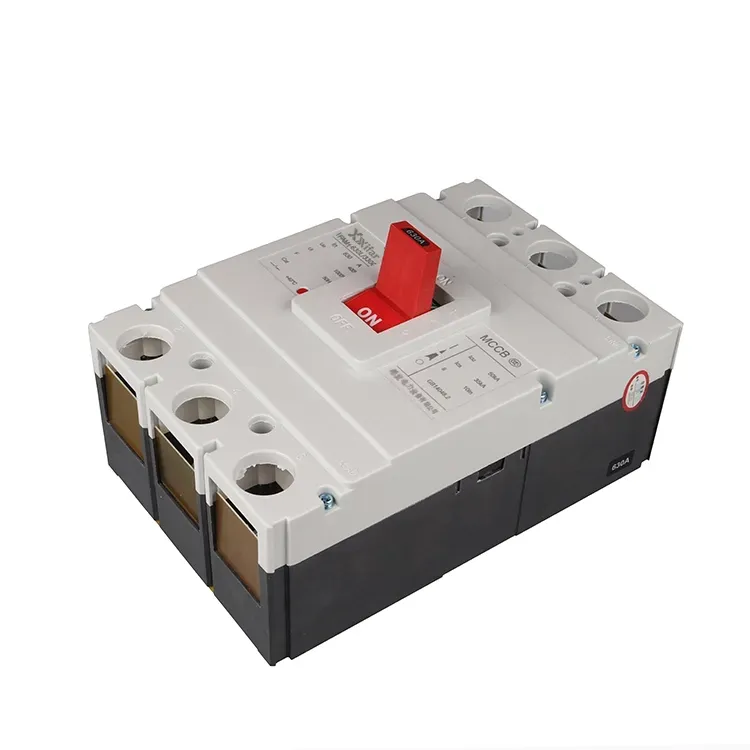

Um disjuntor em caixa moldada termomagnética 630a 3p é um dispositivo de proteção essencial e importante usado no sistema de distribuição de energia de baixa tensão. Ele adota um invólucro isolante totalmente fechado, do qual o MCCB integra componentes essenciais, incluindo o sistema de contato, a unidade de extinção de arco e o mecanismo de disparo em uma estrutura compacta.

Por ser projetado como uma unidade selada, um disjuntor em caixa moldada termomagnética 630a 3p geralmente não se destina à desmontagem ou reparo. É amplamente aplicado em instalações industriais e comerciais para oferecer proteções em circuitos de média e pequena capacidade, normalmente servindo como dispositivos de proteção de ramais ou finais de linha.

Dentro da categoria de disjuntor, os disjuntores em caixa moldada são posicionados entre disjuntores pneumáticos , dos quais normalmente são usados ​​como entradas principais em sistemas de distribuição, e disjuntores em miniatura, dos quais são comumente usados ​​em aplicações residenciais e de serviços leves.

Os casos de aplicação típicos de um disjuntor em caixa moldada termomagnética 630a 3p incluem circuitos de proteção de motor, quadros de distribuição e linhas de alimentação para equipamentos de médio porte.

Parâmetro do disjuntor em caixa moldada magnética térmica 630a 3p:

características funcionais do disjuntor em caixa moldada magnética térmica 630a 3p

1. Proteção contra sobrecarga:

Em um disjuntor em caixa moldada termomagnética 630a 3p, a proteção contra sobrecarga também é chamada de proteção de longa duração. A proteção contra sobrecarga baseia-se na deformação térmica de uma tira bimetálica. O tempo de disparo segue uma característica de tempo inverso: corrente mais alta resulta em disparo mais rápido. Isso protege condutores e equipamentos contra superaquecimento sob condições de sobrecarga sustentada.

2. Proteção contra Curto Circuito

De modo geral, a proteção contra curto-circuito é implementada usando proteção instantânea em um disjuntor em caixa moldada termomagnética 630a 3p. A unidade de disparo magnético fornece proteção instantânea. Quando a corrente atinge aproximadamente 8 a 12 vezes o valor nominal, o disjuntor em caixa moldada termomagnética desarma dentro de meio ciclo de frequência de energia, que é de cerca de 10 ms. Isso garante que a interrupção ocorra antes que a corrente de curto-circuito atinja seu pico.

3. Proteção contra subtensão

Com um relé de mínima tensão instalado, o disparo ocorre se a tensão cair abaixo de 70% do valor nominal por mais de 1 segundo. O disparo instantâneo ocorre se a tensão cair abaixo de 35% do valor nominal. Esta função ajuda a evitar danos aos motores causados ​​pela operação em baixa tensão.

4. Proteção contra vazamento de terra

Os disjuntores em caixa moldada termomagnética 630a 3p com módulos de proteção eletrônica integrados podem detectar corrente residual por meio de um transformador de corrente de sequência zero.  O disparo ocorre se o módulo de vazamento detectar mais de 30 mA para proteção pessoal e 300 mA para proteção contra incêndio. O tempo de disparo é geralmente de 0,1 segundos.
