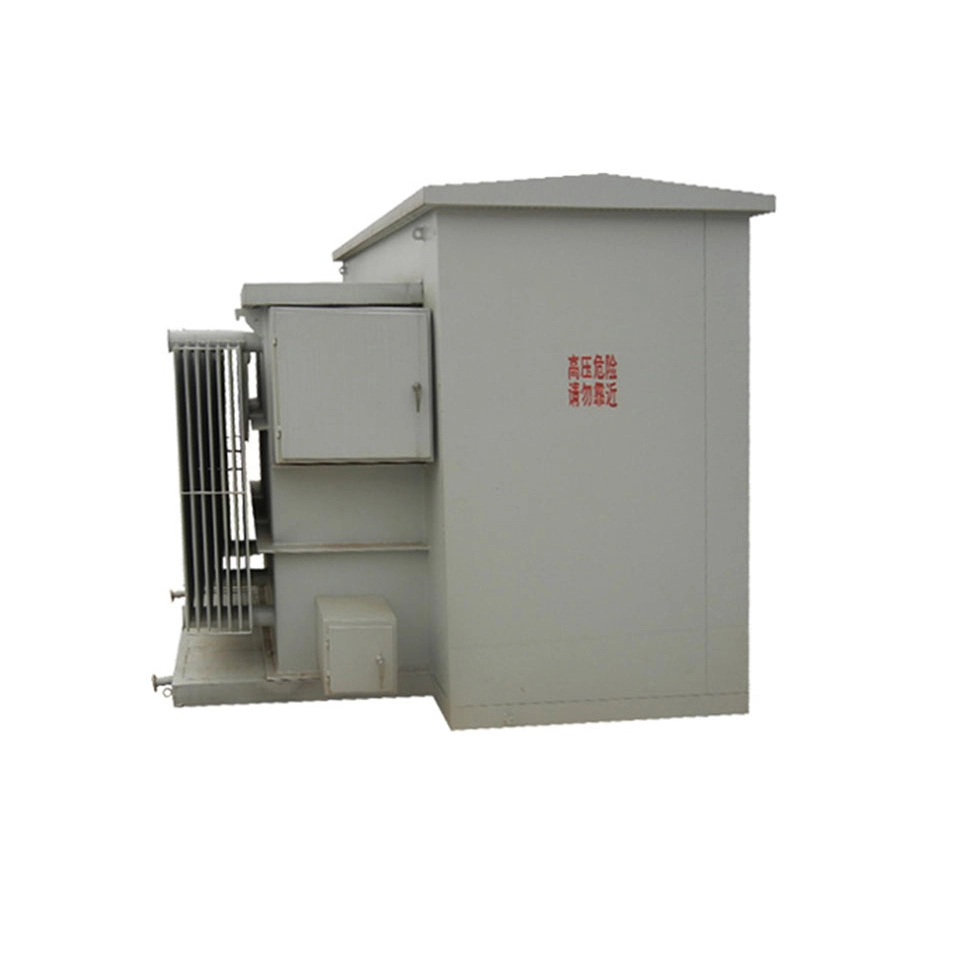

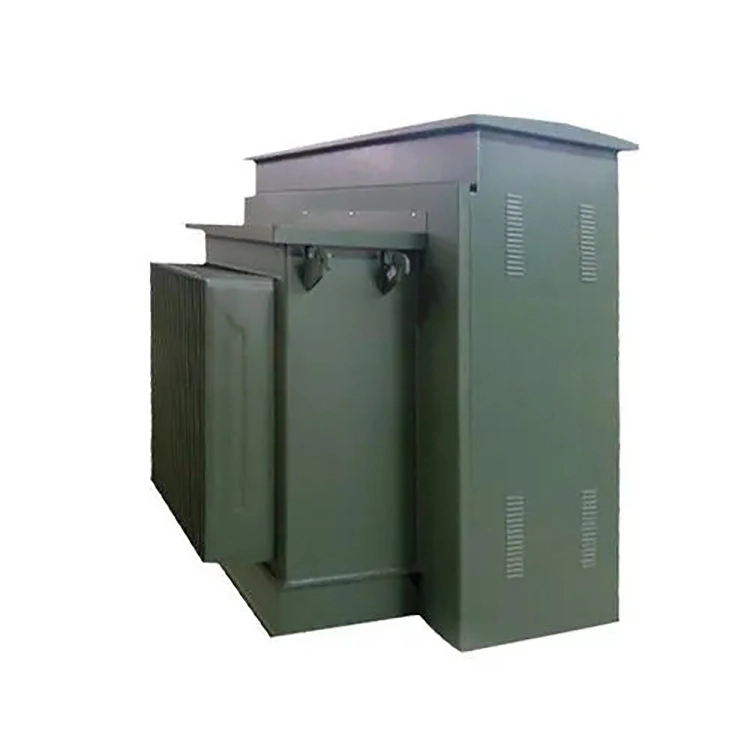

Conexão Dyn11 Transformador montado em almofada 2000kva

Conexão O transformador montado em almofada dyn11 2000kva é um transformador de distribuição trifásico imerso em óleo com um design de caixa montada em almofada. Pode ser instalado diretamente em terreno externo e é amplamente utilizado em parques industriais, complexos comerciais e redes de distribuição urbana, etc.

A característica principal está no grupo vetorial Dyn11, o lado de alta tensão é conectado em um triângulo (D), o lado de baixa tensão é conectado em uma estrela (Y) com o ponto neutro sendo isolado, e a fase da tensão do lado de baixa tensão fica 30° atrás da do lado de alta tensão. Este método de conexão oferece vantagens únicas na operação paralela de múltiplos transformadores e na supressão de corrente de sequência zero.

Sob a condição de operação de uma conexão estrela com aterramento de ponto neutro, a corrente de terceiro harmônico gerada por cargas não lineares (como conversores de frequência, fontes de alimentação de LED, retificadores frontais do UPS) formará um circuito fechado dentro do enrolamento delta. O mecanismo específico é o seguinte: as correntes do terceiro harmônico estão em fase entre si em termos de fase de tempo e não podem fluir através da linha neutra no lado estrela, mas podem circular dentro do enrolamento delta e dissipar sua energia na forma de calor.

Os dados medidos indicam que um transformador montado em bloco de conexão dyn11 de 2.000 kva pode reduzir a taxa de distorção do terceiro harmônico no lado de baixa tensão em aproximadamente 60% a 80%, purificando efetivamente a forma de onda de tensão no barramento de baixa tensão e estendendo a vida útil do equipamento eletrônico de precisão subsequente.

Parâmetro técnico:

P: Para um transformador montado em bloco dyn11 de conexão de 2.000 kva, por que atenção especial deve ser dada ao método de obtenção de seu ponto neutro e continuidade de aterramento, em vez de seguir diretamente a experiência de transformadores de pequena capacidade?

R: A corrente nominal no lado de baixa tensão do transformador de conexão dyn11 montado em bloco de 2.000 kva se aproximou de 3.000 A (tomando 400 V como exemplo), o que é muito maior do que a de equipamentos comuns de pequena capacidade. Embora a conexão Dyn11 possa isolar a corrente de sequência zero no lado de alta tensão, o ponto neutro no lado de baixa tensão precisa suportar correntes desequilibradas extremamente grandes. Por exemplo, ao fornecer energia a um grande número de iluminação monofásica ou circuitos de controle, a corrente neutra pode atingir mais de 50% da corrente de fase.

Se a prática de transformadores abaixo de 1000kVA for adotada às cegas no projeto, usar barramentos neutros mais finos ou depender apenas de um único link de aterramento causará superaquecimento do ponto neutro, derretimento dos terminais de conexão e até mesmo levará a um deslocamento severo do ponto neutro, queimando um grande número de equipamentos monofásicos.

Portanto, ao fazer um pedido, é necessário especificar claramente o requisito: a área da seção transversal do barramento neutro não deve ser inferior a 70% da linha de fase (recomenda-se que tenha a mesma seção transversal), e uma placa de ligação de aterramento destacável e um dispositivo de monitoramento de sobrecarga do ponto neutro devem ser equipados. Ignorando este ponto, o transformador de conexão dyn11 montado em bloco de 2000kva pode sofrer um acidente de queima de ponto neutro dentro de meio ano de operação, enquanto os testes de rotina de fábrica não podem expor esse perigo oculto.
