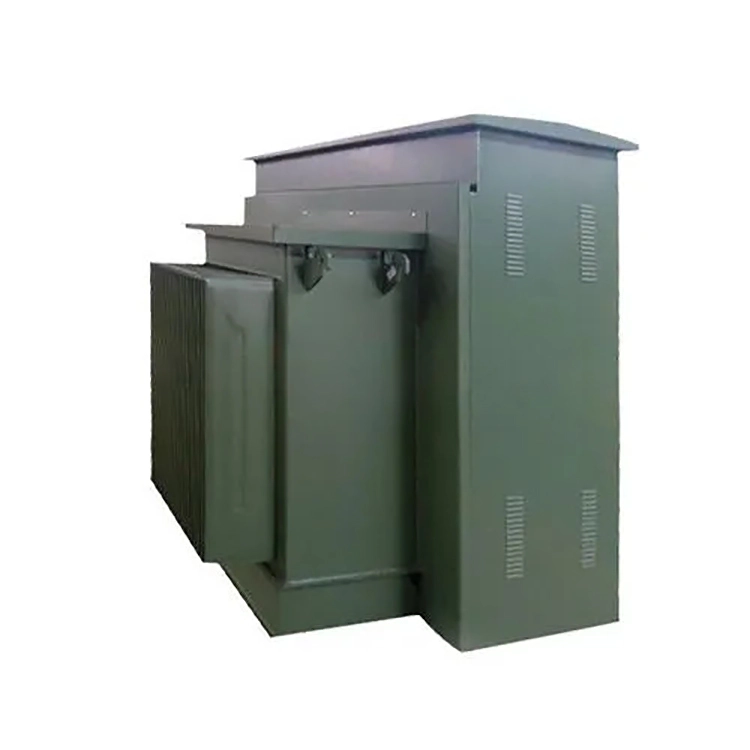

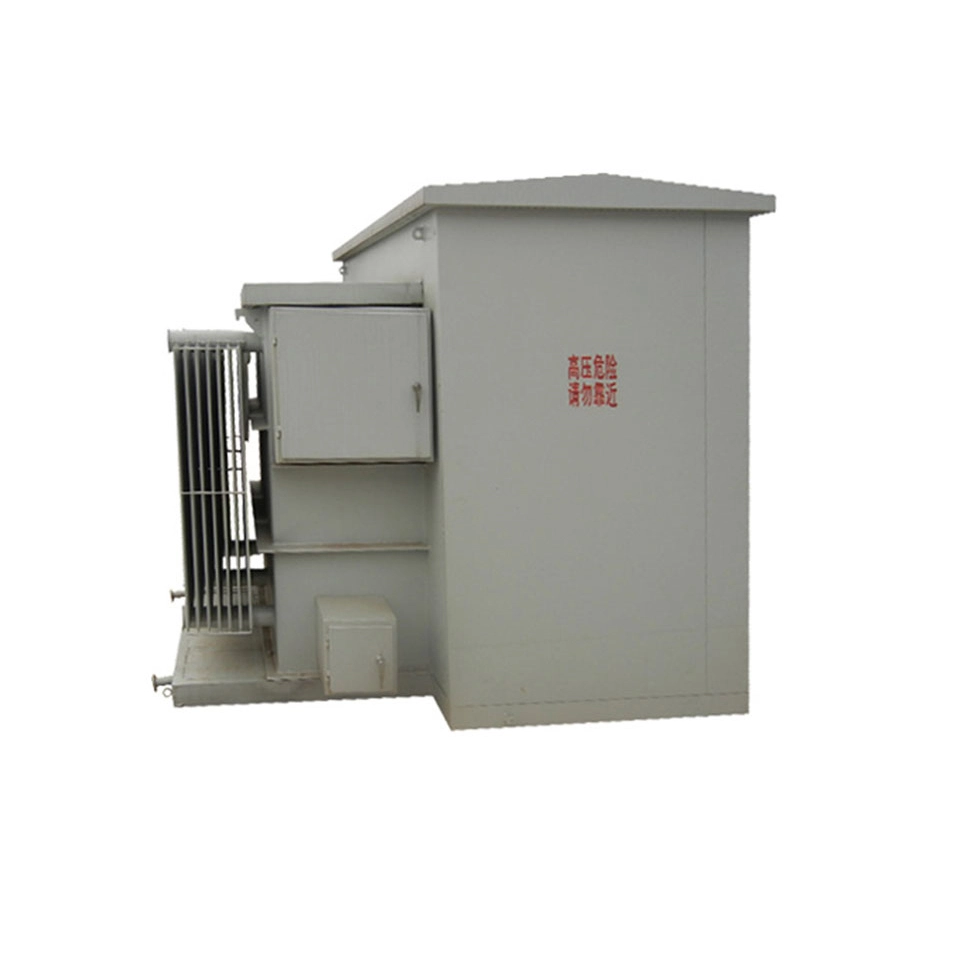

transformador de potência montado em almofada de óleo mineral de 2,5 mva

O óleo mineral serve como meio de isolamento e resfriamento e é a escolha de fluido de isolamento mais tradicional e madura na indústria de transformadores de potência. Portanto, o transformador de potência montado em almofada de óleo mineral de 2,5 mva possui excelente desempenho de isolamento elétrico, boa condutividade térmica e vantagens de custo-benefício. Em comparação com fluidos de isolamento alternativos, como ésteres naturais, embora o óleo mineral tenha um ponto de ignição mais baixo, ele apresenta melhor fluidez em baixas temperaturas e maior confiabilidade em regiões frias durante a operação.

O transformador plug-in suporta dois tipos de linha de entrada: O primeiro é o tipo alimentador de rede em anel, que é equipado com dois conjuntos de buchas primárias (um total de 6, para linhas de entrada e saída) e uma chave de carga interna de quatro posições. Ele pode conectar o transformador em série ao circuito da rede em anel, permitindo isolamento de falhas e manutenção ininterrupta. O transformador de potência montado em almofada de óleo mineral de 2,5 mva geralmente é recomendado para esta configuração. O tipo de alimentador radial é equipado apenas com uma bucha primária e fornece fonte de alimentação de linha única, com custo mais baixo, mas com confiabilidade reduzida.

A impedância de curto-circuito é um parâmetro importante de um transformador, afetando diretamente o nível da corrente de curto-circuito do sistema e a taxa de regulação de tensão. O valor típico de impedância de um transformador de potência montado em bloco é de 5,0% a 7,5%, e o valor alvo do projeto é geralmente definido em 5,75%. Uma impedância de 5,75% significa que quando ocorre um curto-circuito trifásico no lado secundário, a corrente de curto-circuito é aproximadamente 1/0,0575 da corrente nominal, que é aproximadamente 17,4 vezes a corrente nominal. Tomando como exemplo o lado de baixa tensão de 400 V, a corrente nominal é de aproximadamente 3608 A e a corrente de curto-circuito é de aproximadamente 62,8 kA, o que está dentro da faixa que o painel de média tensão pode suportar.

Durante plena carga, a queda de tensão é de aproximadamente 5,75%, o que é aceitável para cargas industriais em geral. De acordo com o padrão IEC 60076, o transformador de potência montado em almofada de óleo mineral de 2,5 mva tem capacidade de curto-circuito para suportar efeitos térmicos e efeitos de estabilidade dinâmica.

Parâmetro técnico:

P: Para um transformador de potência montado em almofada de óleo mineral de 2,5 mva, por que ainda é necessário prestar atenção à perda sem carga quando ele está operando sob carga leve ou sem carga por um longo período?

R: Como a perda sem carga consiste principalmente em duas partes:Primeiro, perda por histerese: a perda de energia gerada quando o núcleo de ferro é repetidamente magnetizado em um campo magnético alternado. Em segundo lugar, perda de corrente parasita: a perda de calor causada pela corrente circulante induzida no núcleo de ferro pelo campo magnético alternado.

Mesmo que o lado secundário do transformador de potência esteja em circuito completamente aberto ou em estado descarregado, seu lado primário ainda consome uma quantidade constante de perda sem carga. E a perda sem carga leva a contas de eletricidade quantificáveis ​​e continuamente acumuladas. Para cenários com tempo de execução superior a 3.000 horas, ao selecionar o modelo, deve-se dar prioridade àqueles com menores perdas sem carga (como o uso de chapas de aço silício orientadas para alta condutividade magnética ou núcleos de liga amorfa). Mesmo que o custo inicial de aquisição aumente de 15 a 20%, a diferença pode ser recuperada através de economias nos custos de eletricidade dentro de dois anos.

Equipamento

Detalhes do produto

Tipo de anel

Tipo de terminal

Corpo do transformador

Produto em Processo

Centro de testes

Oficina de enrolamento
