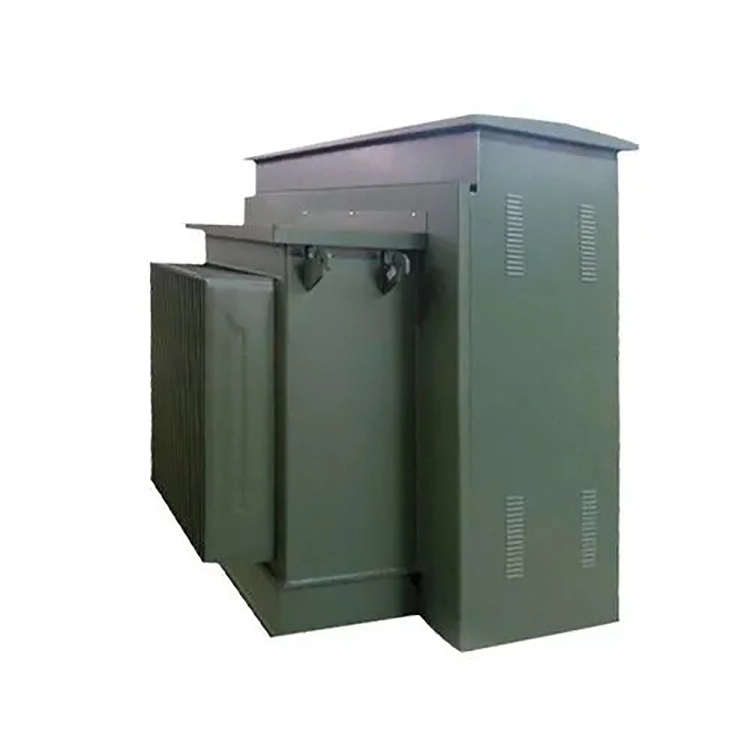

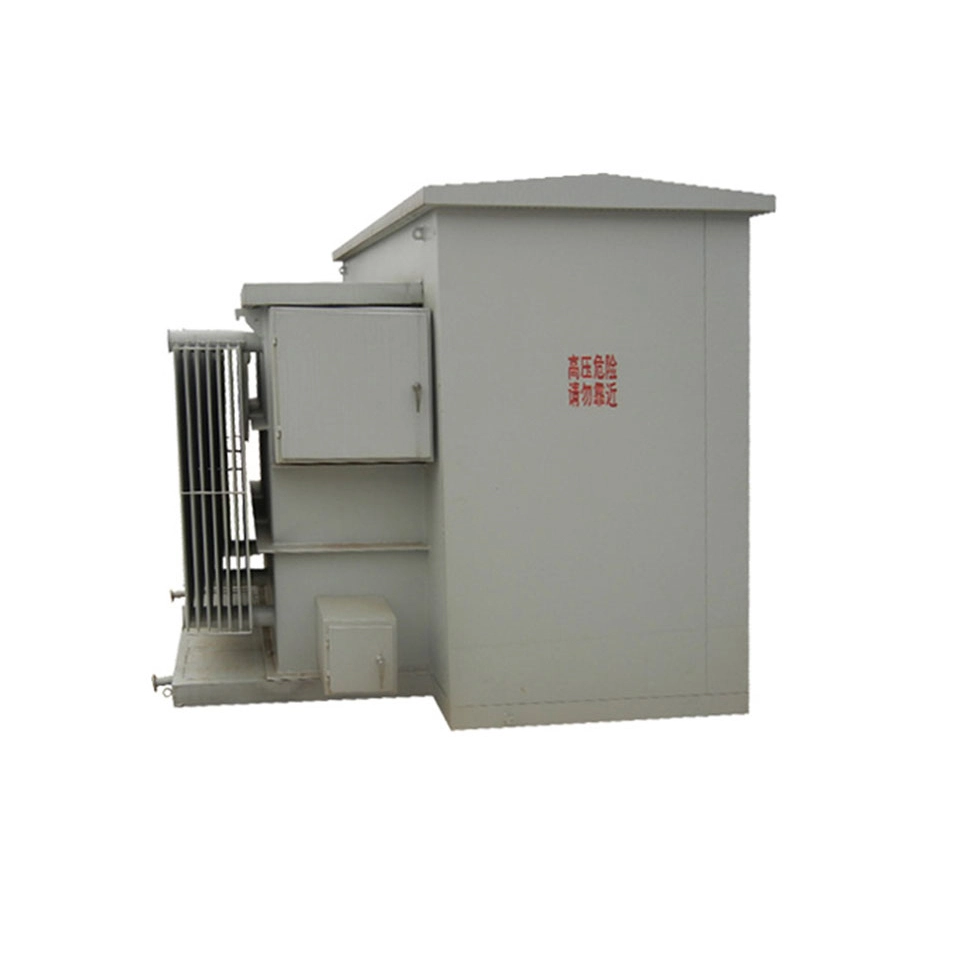

Transformador Padmounted trifásico de 100 Kva

O transformador trifásico montado em bloco de 100 kva é um equipamento completo integrado de distribuição de energia externa. O interior do gabinete é dividido em três câmaras independentes: câmara de alta tensão, câmara de transformador e câmara de baixa tensão.

Integra interruptores de alta tensão, fusíveis, pára-raios, corpo do transformador principal, interruptores de distribuição de baixa tensão, medidores e vários dispositivos de proteção. O layout geral é limpo e compacto, e nenhuma sala de distribuição de energia separada precisa ser construída.

A especificação de tensão padrão do transformador. Adota o grupo de conexão Dyn11 e opera em 50 hertz de frequência industrial. As correntes nominais de alta e baixa tensão são combinadas para atender aos requisitos. O desempenho de transmissão do transformador é estável e confiável. O transformador trifásico montado em bloco de 100 kva tem excelentes capacidades de dissipação de calor. Possui duas formas de resfriamento: auto-resfriamento imerso em óleo e resfriamento a ar tipo seco. Também possui recursos de proteção contra poeira e chuva.

A perda operacional é baixa, o ruído de funcionamento é pequeno e está equipado com vários mecanismos de proteção de segurança contra sobrecarga, curto-circuito e queda de raio. Possui forte capacidade anti-interferência, pode se adaptar a operações ambientais externas complexas por um longo tempo, possui excelente estabilidade de fonte de alimentação e a manutenção e reparo posteriores são relativamente simples.

Especificação técnica:

P: Para um transformador trifásico montado em bloco de 100 kva, quando instalado ao ar livre, por que há duas configurações a serem distinguidas, a saber, "tipo alimentador de rede em anel" e "tipo alimentador radial"?

R: Na configuração do alimentador de radiação, o lado primário do transformador é conectado apenas a um único cabo e não há chave de carga em seu interior, resultando em uma estrutura simples e de menor custo. No entanto, a desvantagem fatal deste método é que quando o transformador trifásico montado em bloco de 100 kva precisa de manutenção ou esta seção do cabo falha, toda a fonte de alimentação do alimentador deve ser cortada, fazendo com que todos os usuários a jusante na mesma linha sejam completamente desligados. A confiabilidade da fonte de alimentação depende completamente da continuidade de um único canal.

Na configuração do alimentador de rede em anel, o lado primário do transformador trifásico montado em bloco de 100 kva é reservado com duas portas de interface de entrada e um comutador de carga integrado, que pode ser conectado em série ao circuito da rede em anel. Quando o próprio transformador precisa ser retirado de operação ou um cabo de um lado falha, o interruptor de carga pode ser operado para isolar o transformador trifásico montado em bloco de 100 kva da rede em anel, mantendo a continuidade da linha tronco principal da rede em anel, permitindo que outros usuários ainda recebam energia através do outro lado do cabo, atingindo assim o objetivo de manutenção planejada sem interromper a linha principal e falhas no cabo, apenas isolando a seção defeituosa sem expandir a área de queda de energia. Embora esta configuração adicione um equipamento de chave lateral primária e uma segunda bucha de entrada, o custo aumenta em aproximadamente 15% a 20%, mas melhora significativamente os indicadores de disponibilidade de energia do sistema de distribuição.
