O transformador pode ser totalmente personalizado de acordo com os requisitos específicos dos clientes. Este transformador imerso em óleo montado em almofada de 250kva 0,4kv oferece uma variedade de especificações selecionáveis para atender a requisitos operacionais específicos. Essas opções podem incluir diferentes tipos de mecanismos de chave seccionadora, como chaves seccionadoras manuais ou elétricas, para obter regulação de tensão sob carga. Além disso, os enrolamentos do transformador imerso em óleo montado em almofada de 250kva e 0,4kv podem ser feitos de alumínio ou cobre. As buchas do transformador também podem ser selecionadas com diferentes configurações com base nos requisitos ambientais e elétricos, incluindo buchas de silicone ou buchas de cerâmica.
Para instalações em ambientes agressivos, revestimentos resistentes à corrosão ou invólucros à prova de intempéries podem ser fornecidos para garantir durabilidade e vida útil. Estas especificações personalizáveis permitem que este transformador seja adequado para diversas aplicações, combinando flexibilidade, segurança e eficiência. Esses recursos de personalização abrangentes tornam este transformador imerso em óleo montado em almofada de 250 kva e 0,4 kv um dispositivo altamente adaptável e de alta qualidade, que pode reduzir custos operacionais e prolongar a vida útil.
Antes de saírem da fábrica, os transformadores passam por uma série de testes de tipo para garantir que cada um seja seguro e confiável. Ao mesmo tempo, oferecemos serviços de orientação que vão desde a seleção do transformador até a instalação.
|
Nome do produto |

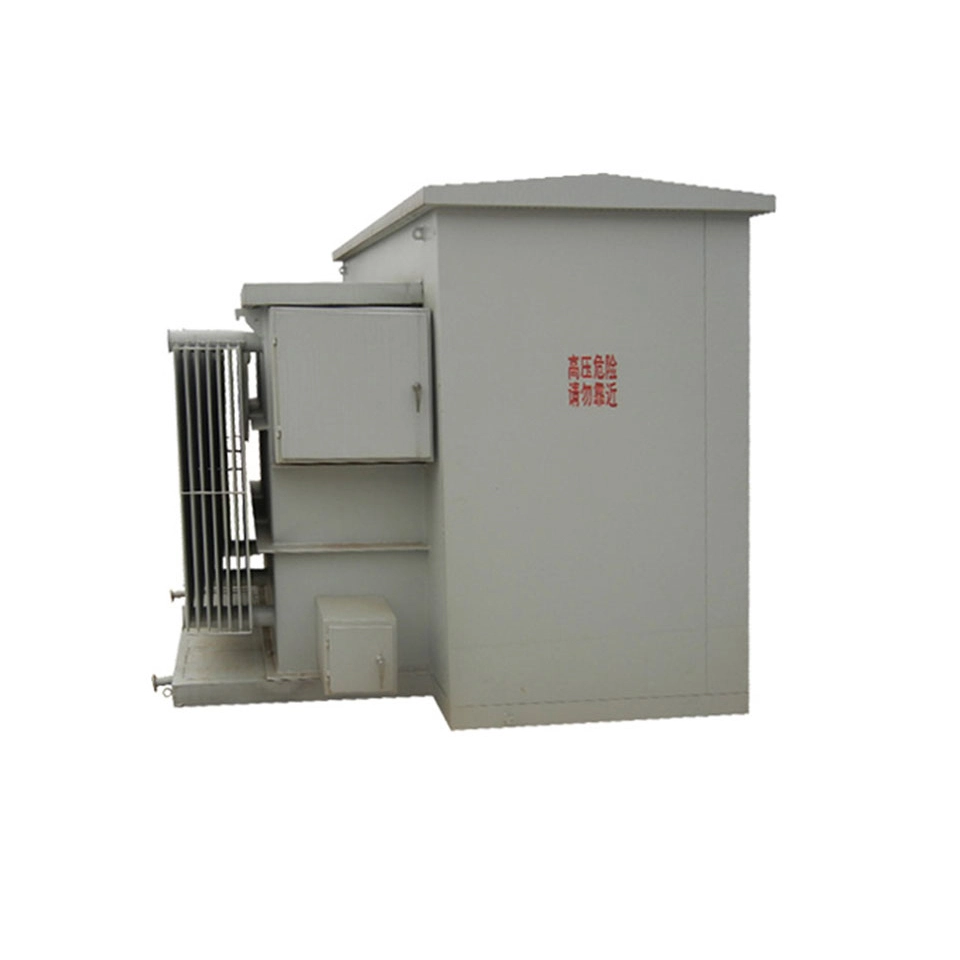

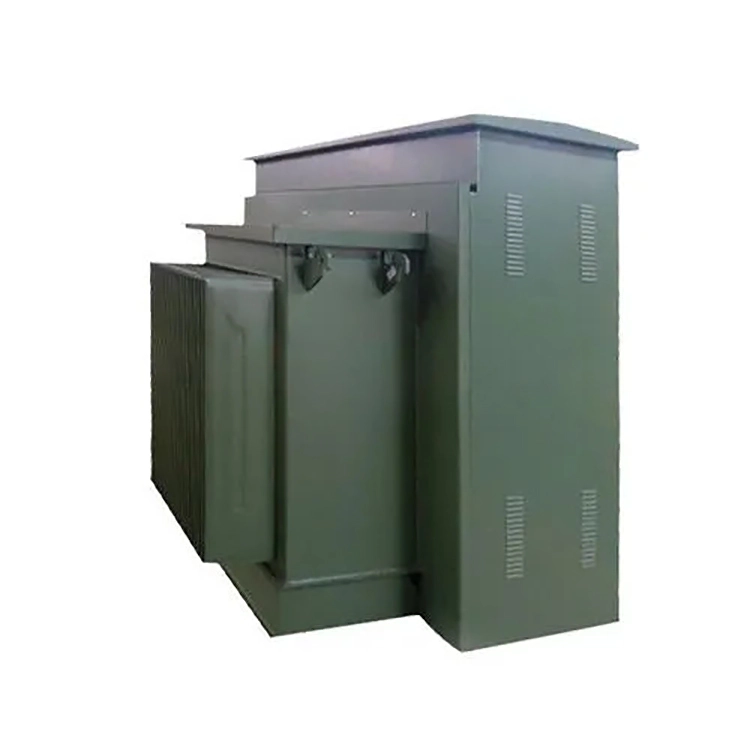

Transformador imerso em óleo montado em almofada de 250kva 0,4kv |
|
Capacidade nominal |
250kVA |
|
Lado de alta tensão |
6kV / 10kV / 11kV / 33kV (personalizável) |
|
Lado de baixa tensão |
0,4kV |
|
Método de conexão do fio |
Sistema trifásico de quatro fios |
|
Alcance de toque |
±5% ou ±2×2,5% |
|
Grupo de vetores de conexão |
Dyn11 ou Yyn0 (Dyn11 é a escolha principal) |
|
Tensão de Impedância |
4% a 4,5% |
|
Método de resfriamento |
ONAN (Óleo Natural Ar Natural) |
|
Freqüência |
50/60Hz |
|
perdas de circuito aberto |
≤400 W |
|
perda de carga |
≤3200W |
O transformador imerso em óleo montado em almofada de 250kva 0,4kv adota um tanque de óleo corrugado ou uma estrutura de radiador tipo placa. O tanque de óleo pode expandir e contrair livremente com a mudança no volume do óleo do transformador, isolando efetivamente o ar externo e evitando a deterioração da qualidade do óleo e o isolamento da umidade.
• Totalmente isolado e totalmente blindado: o lado de alta tensão usa um conector do tipo plug-in de 200A, sem partes energizadas expostas.
• Proteção integrada: interruptor de carga e fusível integrados, com funções de proteção contra sobrecarga e curto-circuito.
• Núcleo: utiliza chapas de aço silício orientado (CRGO) laminadas a frio de alta permeabilidade, o que reduz a perda de histerese e a perda de corrente parasita, resultando em baixo ruído gerado pelo transformador imerso em óleo montado em almofada de 250 kva e 0,4 kv durante a operação.
• Enrolamento: Feito enrolando-se com fio de cobre livre de oxigênio ou fio de alumínio, possui alta resistência mecânica e forte capacidade anti-curto-circuito.
• Nível de proteção: atinge IP65 (resistência à poeira e água), permitindo operação estável em condições externas adversas.
• Tratamento anticorrosão: A superfície do tanque de combustível é fosfatada e revestida com uma camada de proteção de três camadas (anti-umidade, anti-mofo, anti-névoa salina), que prolonga a vida útil do transformador imerso em óleo montado em almofada de 250kva 0,4kv.
• Opção de proteção ambiental: o óleo isolante à base de plantas FR3 pode ser selecionado. É biodegradável e possui maior ponto de ignição.
Tipo de anel
Tipo de terminal
Corpo do transformador
