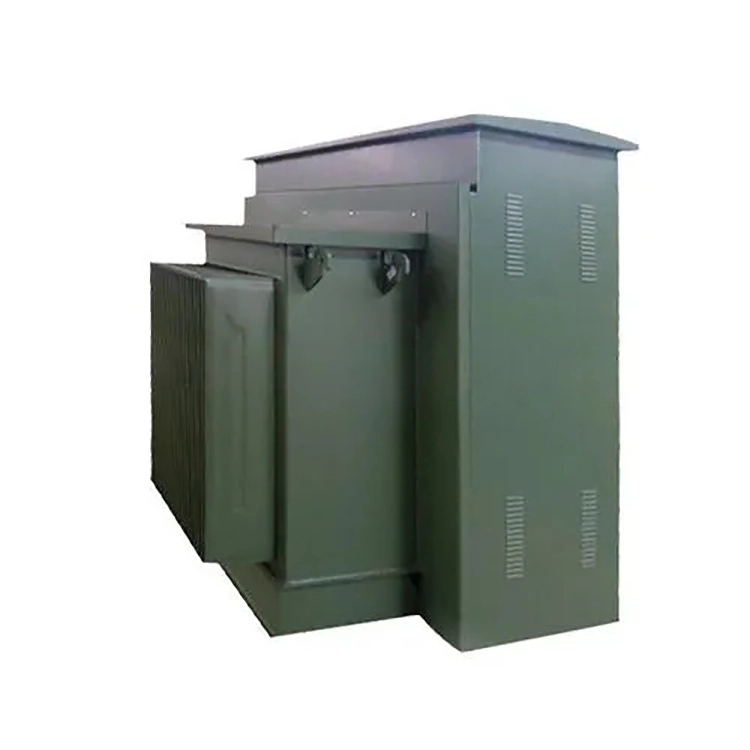

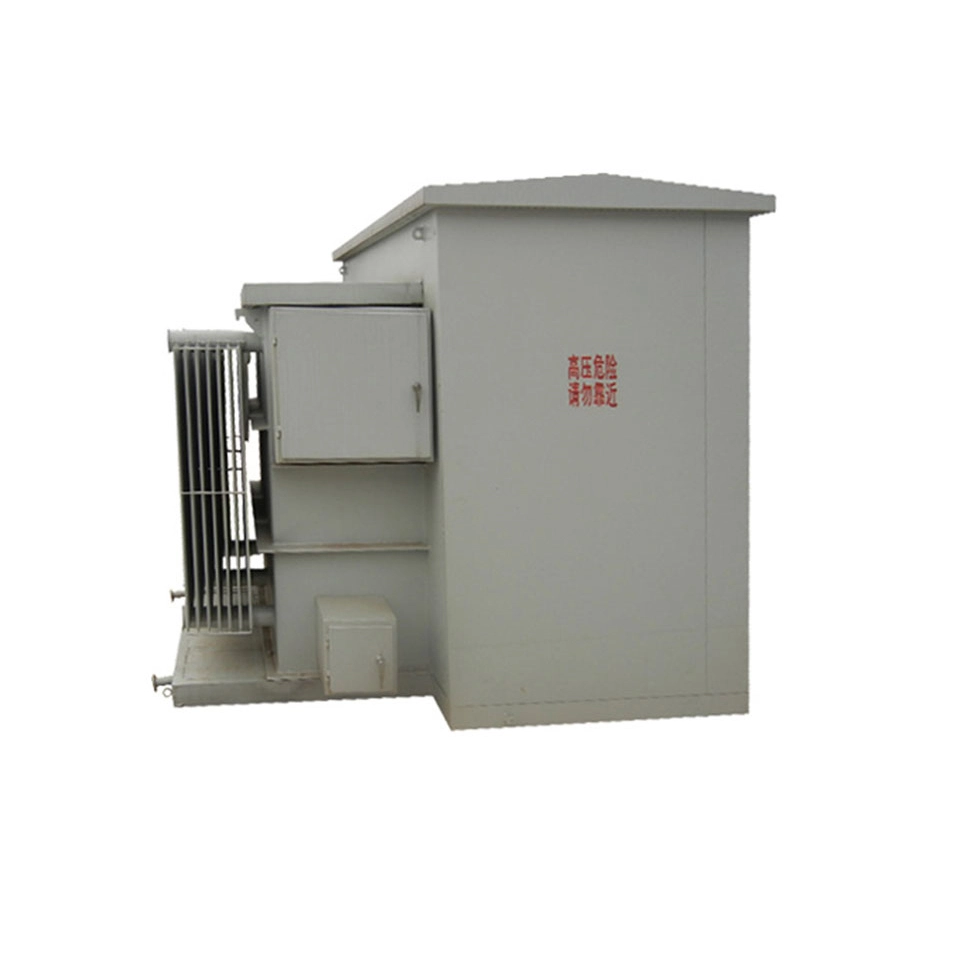

33 transformador montado almofada monofásico de 0,4kv 1250kva

O transformador monofásico montado em bloco de 33 0,4 kv 1250 kva é uma solução de ponta projetada especificamente para grandes sistemas de energia subterrâneos. Ele apresenta um invólucro seguro e à prova de intempéries e está equipado com configurações avançadas sem contato elétrico ou contato ativo, que maximizam a segurança do pessoal e evitam adulterações em locais públicos. Este transformador monofásico montado em bloco de 33 0,4 kv 1250 kva  está em conformidade com os padrões ANSI, IEEE e requisitos de eficiência energética e pode converter uma tensão primária máxima de 33 kV em tensões secundárias flexíveis, fornecendo excelentes recursos de proteção contra curto-circuito e operação silenciosa para grandes aplicações residenciais e comerciais.

Parâmetro técnico:

Nesta aplicação de transformador monofásico montado em bloco de 33 0,4kv 1250kva, por que 0,4kV normalmente é usado no lado de baixa tensão em vez de outros níveis de tensão?

400 V (trifásico) / 230 V (monofásico) são níveis de tensão comuns em sistemas de distribuição de energia de baixa tensão padrão IEC e são amplamente utilizados em aplicações residenciais, comerciais e industriais leves. Para equipamentos como armários de distribuição de baixa tensão, disjuntores e cabos, eles são maduros e têm uma alta relação custo-desempenho no nível de 400V. 230 V monofásico pode fornecer energia diretamente para iluminação comum, tomadas e eletrodomésticos sem a necessidade de redução adicional de tensão.

0,4kV normalmente pode ser transmitido a uma distância de 200 a 500 metros dentro de uma área residencial ou comercial (satisfazendo uma queda de tensão normal de ≤5%). 1250kVA é frequentemente usado em pontos de carga maiores, como shopping centers, campi, centros médicos, com o transformador localizado próximo ao centro de carga. 0,4 kV é suficiente e nenhuma tensão mais alta é necessária.

Quando três desses transformadores monofásicos montados em bloco de 33 0,4kv 1250kva são usados ​​para formar um grupo trifásico (capacidade total de 3750kVA), em comparação com o uso de um transformador trifásico da mesma capacidade. quais são as principais diferenças e precauções em termos de distribuição de carga, aterramento do ponto neutro e configuração de proteção?

Quando três transformadores monofásicos montados em bloco de 33 0,4 kv 1250 kva são usados ​​em uma configuração trifásica, a diferença principal de um transformador monofásico da mesma capacidade é a seguinte:

A distribuição da carga deve ser rigorosamente equilibrada; caso contrário, a sobrecarga em uma determinada fase causará um desvio severo no ponto neutro e não poderá ser compensada como em um transformador trifásico através da interação mútua do campo magnético.

Primeiro, para o aterramento do ponto neutro, os pontos neutros de baixa tensão dos três transformadores monofásicos montados em bloco de 33 0,4 kv 1250 kva precisam ser conectados externamente e depois aterrados em um único ponto. Caso contrário, é provável que ocorram correntes circulantes e diferenças de potencial de terra. Em contraste, os pontos neutros dos transformadores trifásicos são diretamente conduzidos internamente e são simples e confiáveis ​​ao aterramento.

Em segundo lugar, em termos de proteção, cada 33 transformadores monofásicos montados em bloco de 0,4kv 1250kva no grupo monofásico tem seu lado de alta tensão configurado independentemente com fusíveis. No caso de falha em uma fase, as outras duas fases ainda poderão fornecer energia. Portanto, um alarme de falha de fase deve ser adicionado e uma proteção de sequência zero precisa ser especialmente projetada para o lado de baixa tensão. Por outro lado, os transformadores trifásicos geralmente possuem um disparo unificado e a coordenação da proteção é mais simples.

No geral, o grupo de 33 transformadores monofásicos montados em bloco de 0,4 kv 1250 kva é flexível na expansão, conveniente no transporte, mas tem proteção complexa, requisitos mais elevados para equilíbrio de carga e um custo total e área útil maiores. É adequado para construção em fases ou cenários com uma carga monofásica como carga principal.
