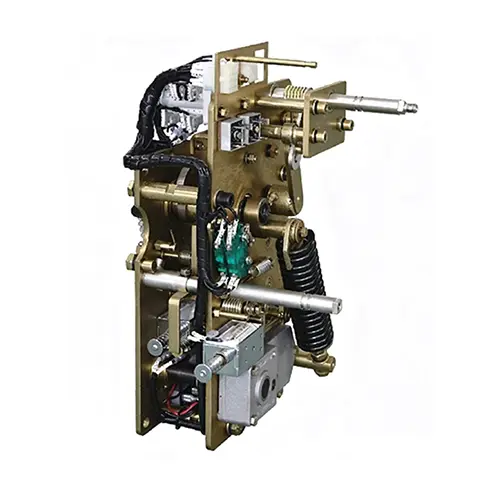

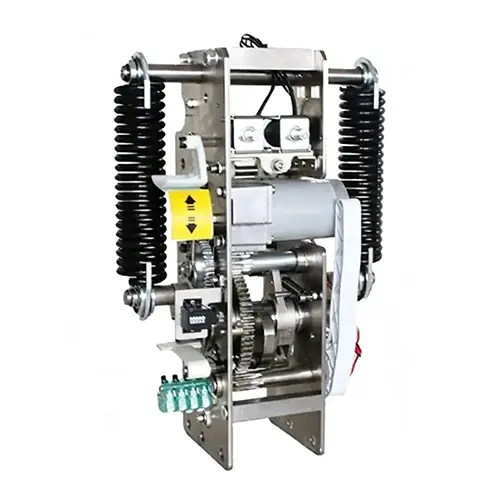

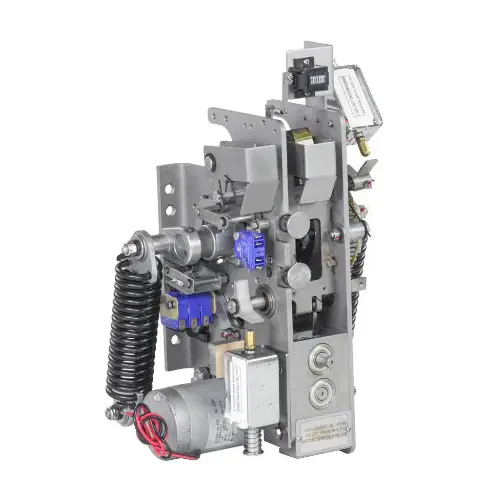

O princípio central do mecanismo operacional de carga da mola do disjuntor a vácuo reside no armazenamento, retenção e liberação de energia da mola para conduzir uma comutação rápida e confiável.
Armazenamento de energia: O motor comprime/estica a mola de fechamento através de engrenagens e cames, convertendo eletricidade em potencial elástico; os interruptores de limite param o motor quando totalmente carregado.
Retenção de energia: As linguetas/catracas travam a mola em modo de espera, pronta para ativação.
Liberação de energia: Sob comando, a trava é liberada e a energia da mola aciona os contatos para fechar (conectar o circuito) ou abrir (extinguir o arco e cortar a energia).
| Parâmetros | Unidades | Parâmetros Técnicos |
| Fechando energia de saída | J | 85-120 |
| Ângulo de saída de fechamento e abertura do mecanismo | o | 42-46 |
| Logaritmo do contato da chave auxiliar | 一 | 6K6B |
| Logaritmo de contato do interruptor de deslocamento | 一 | 2K2B |
| Tempo de carga do motor | S | <10 |
| Momento carregado tratado | N·m | <20 |
| Potência do motor | W | 40(CA/CC 220V/110V) |
| Resistência magnética de fechamento (DC) | Ω | 130(220V)/33(110V) |
| Fechando a resistência do ímã elétrico (AC) | Ω | 56(220V)/10,3(110V) |
| Abertura da resistência do ímã elétrico (DC) | Ω | 105(220V)/33(110V) |
| Abertura da resistência do ímã elétrico (AC) | Ω | 39(220V)/10,3(110V) |
| Resistência do mecanismo | Ts | 10000 |
1.Rápido e confiável: o armazenamento de energia motorizado é concluído em <10s, com liberação instantânea de energia garantindo comutação rápida e precisa (tempo de abertura <30ms).
2. operação dupla: suporta armazenamento/atuação de energia elétrica e manual, garantindo a operação mesmo sob quedas de energia.
3. Longa vida útil: A estrutura mecânica robusta oferece até 10.000 operações, com desempenho estável sob forças de curto-circuito.
4. Seguro e estável: os mecanismos de travamento evitam a liberação acidental, enquanto o controle mecânico-elétrico coordenado garante zero operação incorreta.
5. Baixa Manutenção: O design modular simplifica a substituição de peças, reduzindo o tempo de inatividade e os custos operacionais.
● Antes da instalação, verifique se há danos na aparência e nas peças e confirme se o modelo e os parâmetros são consistentes.
● Instale o mecanismo firmemente no corpo do disjuntor de acordo com o desenho de montagem, garantindo concentricidade e conexão firme.
● Ajuste corretamente a biela, o curso e a posição limite para garantir uma ação estável e flexível.
● Conecte o circuito de controle corretamente e teste o armazenamento manual de energia, o armazenamento de energia elétrica, as funções de fechamento e abertura, uma por uma.
● Inspecione regularmente os fixadores para evitar afrouxamentos e mantenha o mecanismo limpo e seco.
● Lubrifique as peças rotativas e de fricção em intervalos para garantir um funcionamento suave.
● Verifique a condição das molas, bobinas, interruptores auxiliares e fiação quanto a aquecimento anormal ou danos.
● Teste periodicamente o desempenho da ação para garantir abertura e fechamento confiáveis.
● Substitua as peças desgastadas a tempo e mantenha registros completos de manutenção.
● É fornecido treinamento gratuito on-line/no local, abrangendo aspectos como instalação e comissionamento, manutenção diária e diagnóstico de falhas, ajudando a equipe de operação e manutenção do cliente a adquirir rapidamente habilidades operacionais.
● Dentro de 12 meses a partir da data de aceitação e qualificação do equipamento no local. Durante o período de garantia, os componentes principais que não são danificados por fatores humanos (como motor de armazenamento de energia, bobina de fechamento e abertura, mola, interruptor auxiliar, etc.) serão fornecidos para substituição e reparo.
