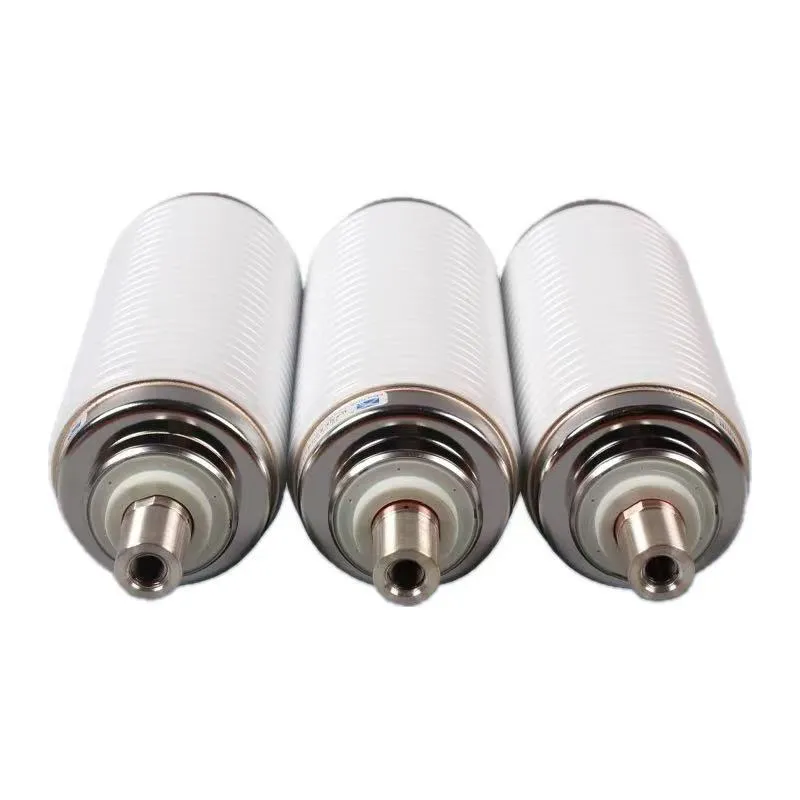

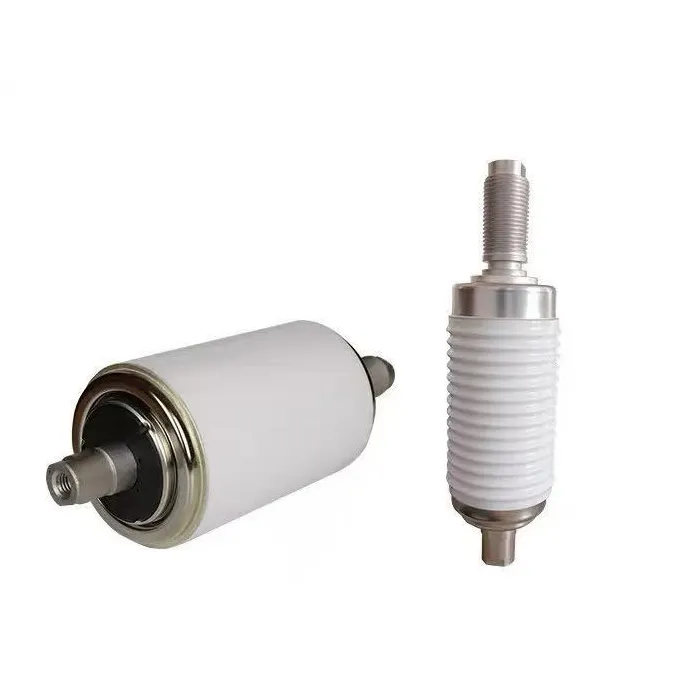

interruptor de garrafa de vácuo 11kv 25ka Vcb

O interruptor de garrafa a vácuo 11kv 25ka vcb é o principal componente de extinção de arco dos disjuntores a vácuo de média tensão, amplamente utilizado em sistemas de distribuição de energia de 11kV. Adota um invólucro de cerâmica totalmente selado, com contatos de liga CuCr50 e um meio de extinção de arco de alto vácuo (≤5×10⁻⁴ Pa), apresentando estrutura compacta, peso leve e excelente desempenho de isolamento. A corrente nominal de interrupção de curto-circuito é de 25kA, a corrente nominal varia de 630A a 2.000A e a vida mecânica é superior a 10.000 operações, atendendo aos padrões IEC 62271-100, adequada para painéis internos em cenários industriais e de distribuição de energia.

O princípio de operação do interruptor de garrafa a vácuo 11kv 25ka vcb é baseado na extinção do arco a vácuo: ao fechar, o contato móvel é acionado pelo mecanismo de operação para entrar em contato com o contato estático, formando um caminho de corrente. Ao abrir, os contatos se separam gerando um arco, que é rapidamente resfriado e extinto devido à baixa densidade das partículas no vácuo, com recuperação instantânea da rigidez dielétrica. Durante a operação, o sistema de blindagem absorve a energia do arco para evitar a deposição de vapor metálico, enquanto o fole de aço inoxidável garante a estanqueidade durante o movimento de contato, garantindo uma operação estável e confiável do sistema de energia.

Vantagens:

Forte capacidade de interrupção: Interrompe de forma confiável a corrente de curto-circuito de 25kA, atendendo aos padrões IEC 62271-100.

Rápido e Estável: Arco extinto em milissegundos; sem re-ignição; a velocidade de recuperação dielétrica é incomparável.

Longa vida útil e baixa manutenção: os contatos de CuCr apresentam baixo desgaste; vida mecânica ≥10.000 operações; quase livre de manutenção.

Seguro e ecológico: Sem óleo/gás; sem risco de explosão/incêndio; arco não exposto; baixo ruído e poluição zero.

Compacto e confiável: Tamanho pequeno, peso leve, alta adaptabilidade a painéis internos; desempenho estável sob condições adversas.

Perguntas frequentes

P: Como instalar e manter o interruptor de garrafa a vácuo 11kv 25ka vcb?

R: Em primeiro lugar, instale verticalmente no VCB e garanta a concentricidade com o mecanismo operacional.

Em segundo lugar, evite choques mecânicos e mantenha-o limpo/seco durante a instalação.

Por último, não é necessária manutenção interna; substitua quando o desgaste do contato exceder o limite (≤3mm).

Verifique regularmente o isolamento e a estanqueidade; siga os ciclos de teste do fabricante.

P: É compatível com sistemas de energia de 12kV?

R: Sim, é totalmente compatível. A tensão nominal é de 11kV, projetada para corresponder ao sistema de distribuição de energia de 12kV, atendendo às necessidades reais de aplicação da maioria dos cenários de média tensão.

P:Qual material de contato é usado e quais são suas vantagens?

R: Adota contatos de liga CuCr50, que têm as vantagens de baixo desgaste, forte resistência ao arco e longa vida útil, garantindo desempenho de ruptura estável mesmo sob corrente de curto-circuito de 25kA

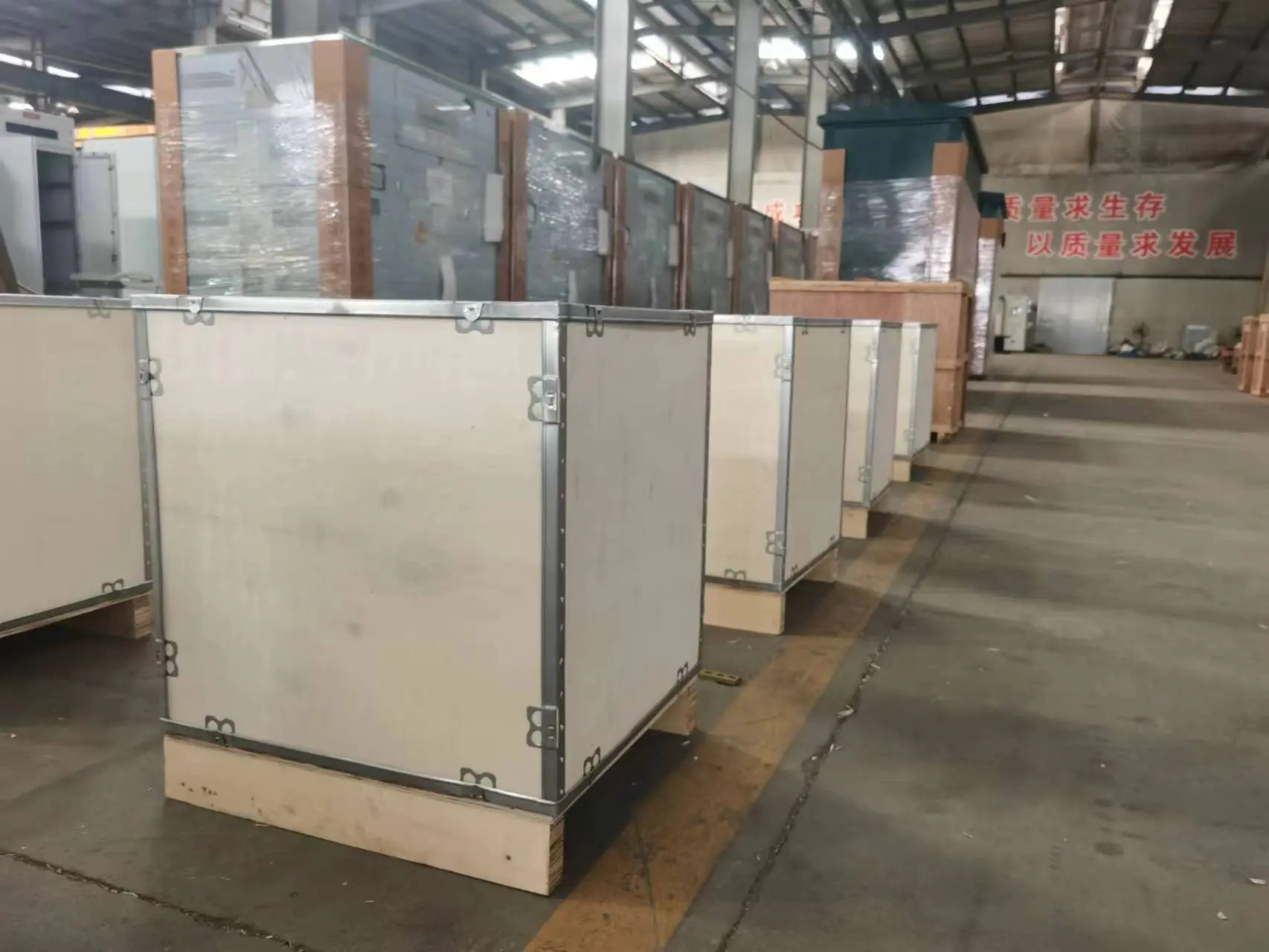

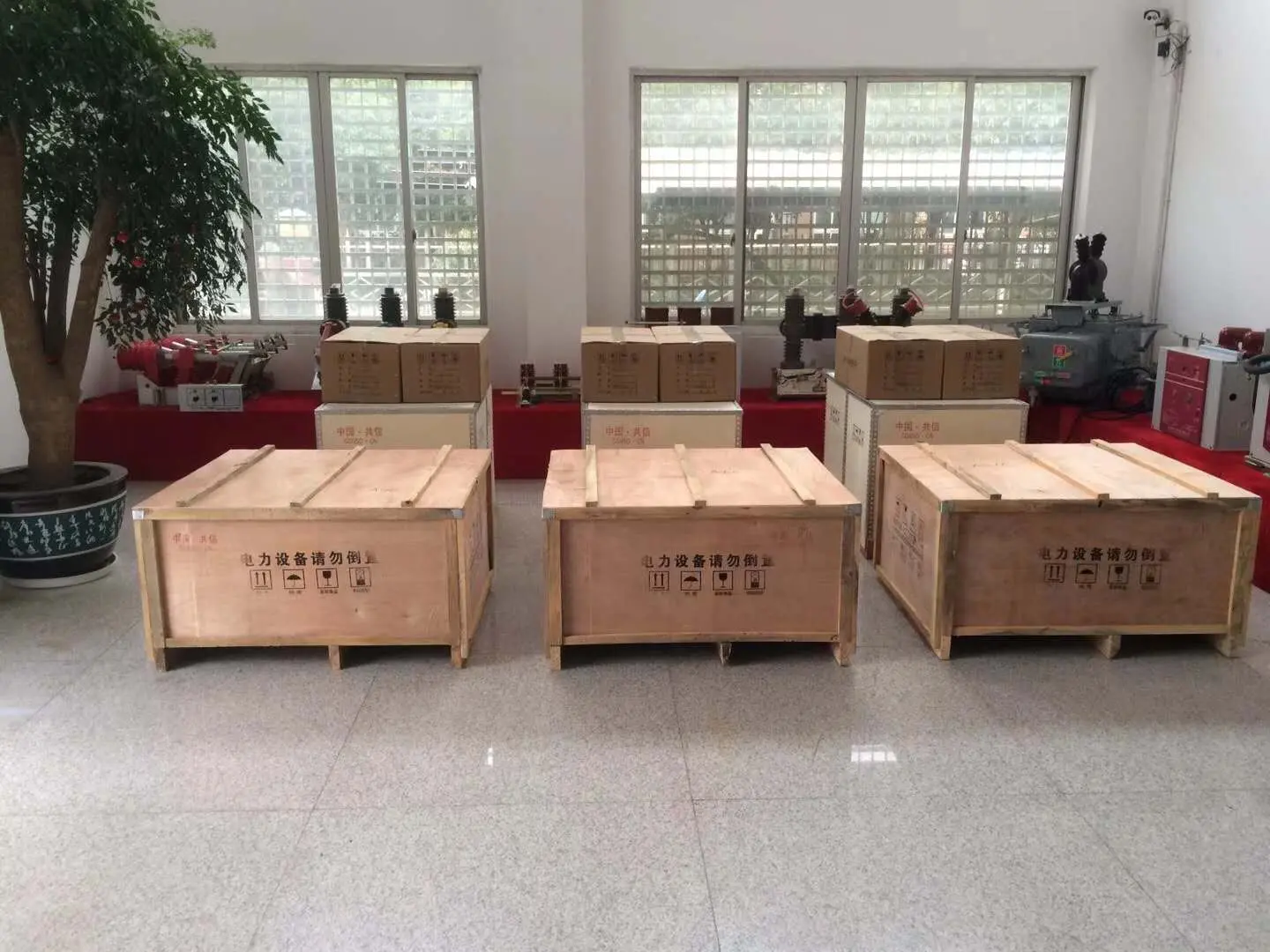

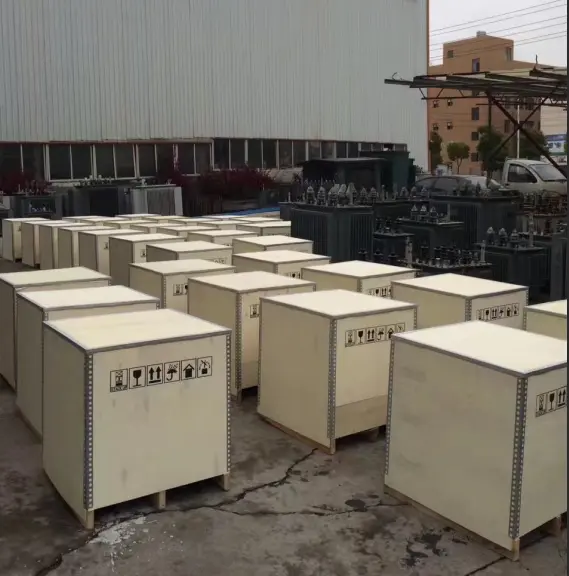

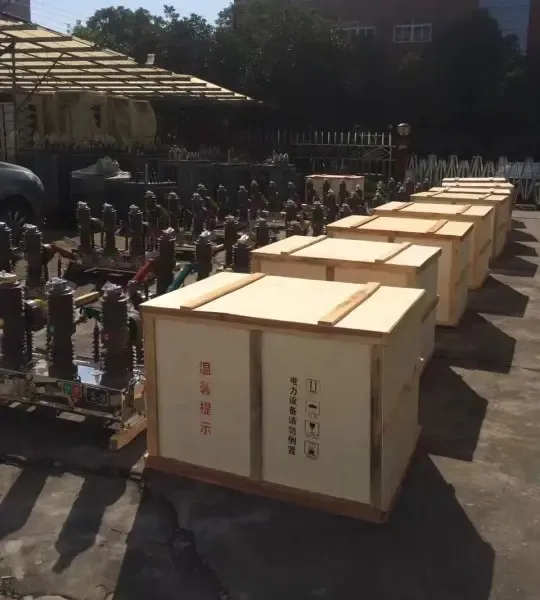

Embalagem e envio de produtos:
