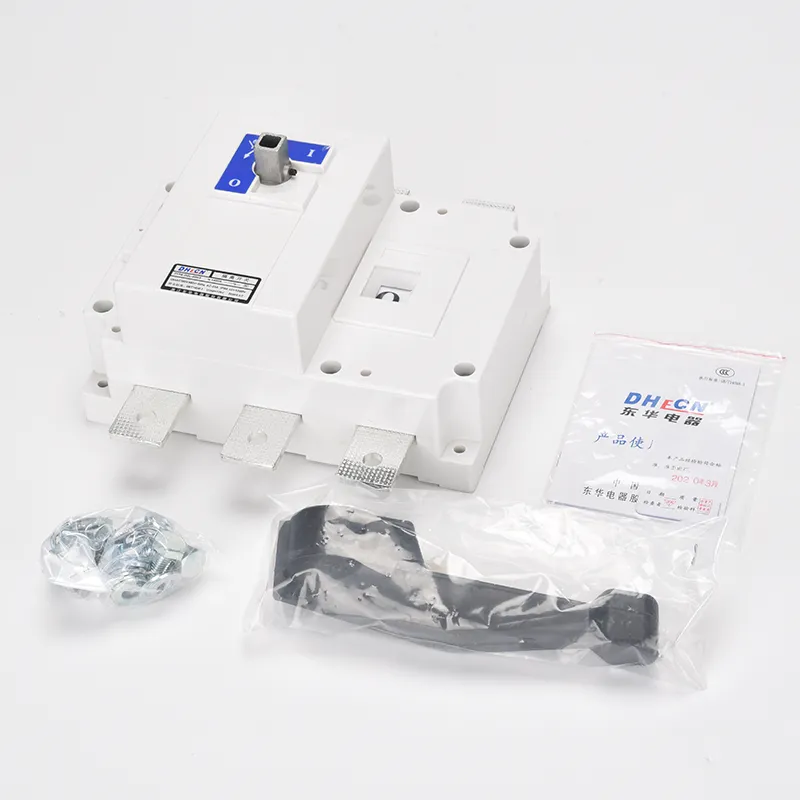

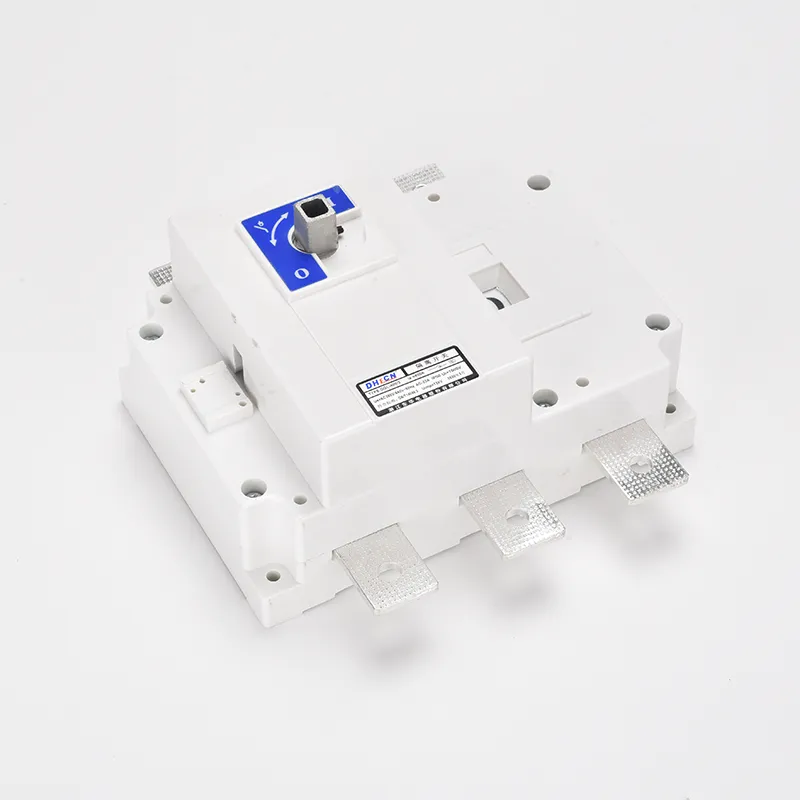

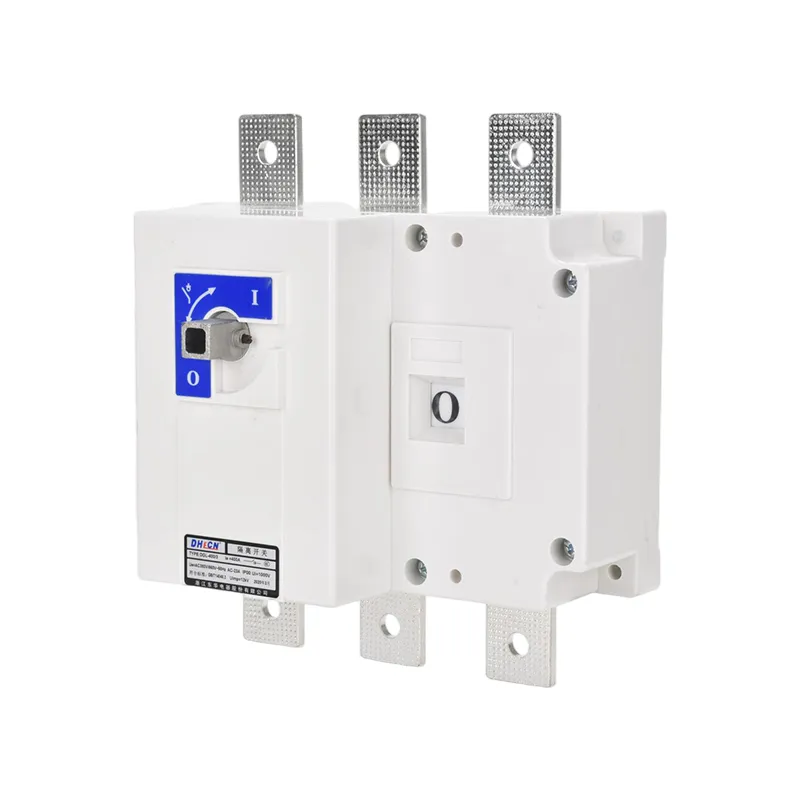

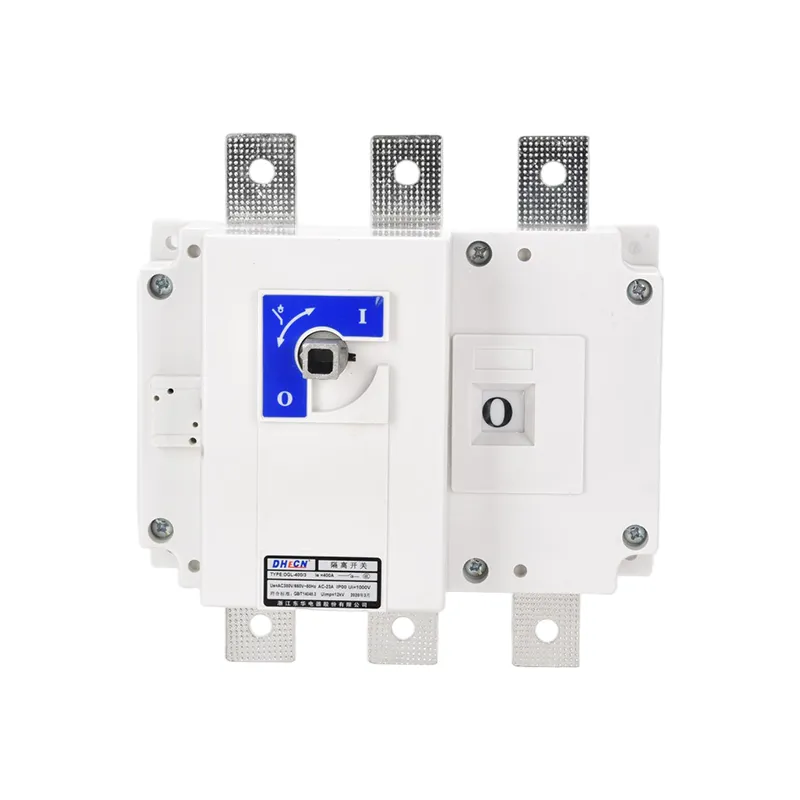

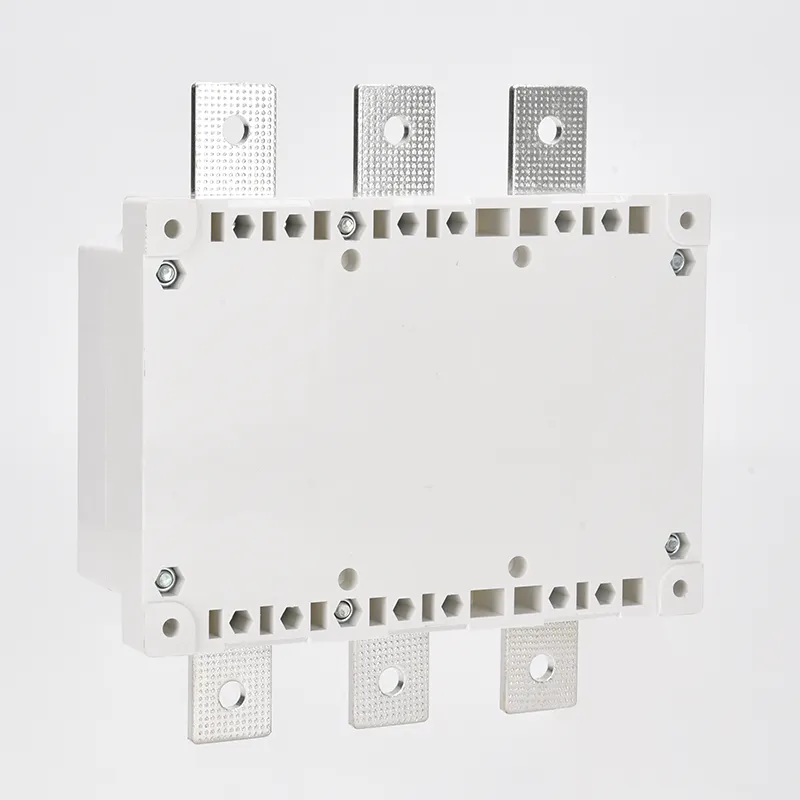

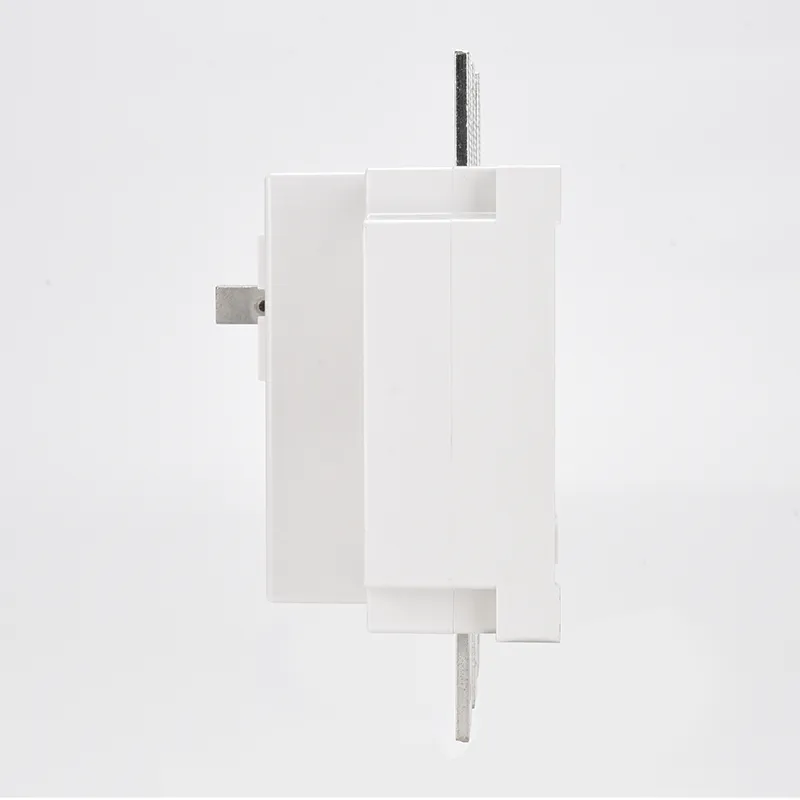

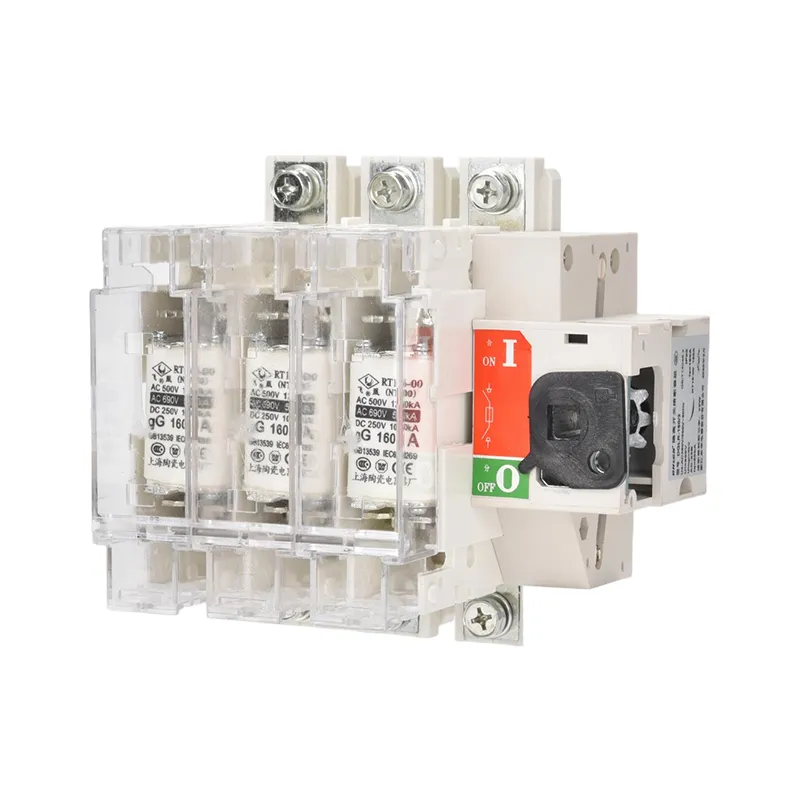

Interruptor isolador trifásico de 100 A 100a

Uma chave isoladora trifásica de 100 A 100a é um dispositivo de comutação projetado para sistemas CA trifásicos. É usado principalmente para isolamento de circuitos e para abrir ou interromper circuitos em condições sem carga.

Funções principais

1.Isolamento do circuito: Conecta ou desconecta circuitos com segurança sob condições sem carga, para garantir uma manutenção segura.

2.Ajuste Operacional: Funciona em coordenação com disjuntores para alterar o status operacional do equipamento.

3. Operações sem carga: permite a comutação de linhas descarregadas ou transformadores descarregados dentro e fora de serviço.

4.Ponto de ruptura visível: Fornece um ponto de desconexão claro, para facilitar a inspeção e a manutenção.

Recursos técnicos

1. Estrutura otimizada: o interruptor isolador trifásico de 100 A 100a adota um único mecanismo operacional. Os contatos móveis em arco e os contatos fixos operam em uníssono, para garantir a comutação simultânea de todas as três fases. Isto reduz o desvio do percurso de contato e melhora a confiabilidade.

2. Facilidade de instalação e manutenção: O design compacto do interruptor isolador trifásico de 100 A 100a permite uma instalação conveniente e mantém baixos os custos de manutenção.

Parâmetro do produto:

lº (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Rigidez dielétrica (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Corrente de trabalho le(A)
400V CA21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V CA22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V CA23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V CA21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V CA22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V CA23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V CC21	125	160	200	250	315	400	500	630
220V CC22	125	160	200	250	315	400	400	500
220V CC23	125	125	160	200
440V CC21	100	125	160	200	315	400	400	500
440V CC22	100	125	160	200	315	400	400	500
440V CC23	100	125	160	200
Potência do motor (KW)
400 V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Capacidade de fazer e quebrar
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (valor de pico KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Vida Mecânica (vezes)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Vida Elétrica (vezes)
Ue=660V Arquivo de Corrente Nominal
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Peso (kg)
3 pólos	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 pólos	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Torque operacional (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Tipo	Tamanho do quadro e tamanho de instalação
GL-125~630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Tipo	Tamanho
GL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Tipo	Tamanho do quadro e tamanho de instalação
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Perguntas frequentes sobre o produto:

P: O interruptor isolador trifásico de 100 A 100a pode ser operado sob carga?
R: Não. A chave isoladora trifásica de 100 A 100a foi projetada para uso em condições sem carga. Não deve ser usado para abrir ou interromper circuitos que transportam corrente operacional normal. Para comutação de carga, um disjuntor ou chave seccionadora de carga deve ser usado.
P: Quais materiais são comumente usados ​​em uma chave isoladora trifásica de 100 A 100a?
R: Chaves isoladoras trifásicas de 100 A de alta qualidade geralmente apresentam caixas termoplásticas/metal reforçadas ou retardadoras de chama, contatos de cobre ou cobre banhados a prata para baixa resistência e durabilidade e mecanismos operacionais robustos de aço ou liga. Isso garante longa vida útil e operação confiável.
P: Como uma chave isoladora trifásica de 100 A 100a difere de um disjuntor trifásico de 100 A?
R: Um disjuntor trifásico de 100 A pode interromper correntes de carga e falha, enquanto uma chave isoladora trifásica de 100 A fornece desconexão apenas em condições sem carga. A função da fase trifásica de 100 A é garantir uma separação visível e confiável para segurança, enquanto as funções de proteção permanecem com fusíveis ou disjuntores.
