Interruptor isolador com fusível trifásico de polo triplo 100a

Para trazer uma experiência de usuário tranquila, Wenzhou XiFa Electric Power Equipment Co., Ltd não apenas usa matéria-prima premium em cada interruptor isolador trifásico de pólo triplo 100a, como para adotar plásticos de engenharia retardadores de chama na mangueira para obter um melhor desempenho na resistência mecânica e proteção de isolamento, mas também passar pelos testes de fábrica necessários para cada interruptor isolador trifásico de pólo triplo 100a, como medição de resistência de isolamento para confirmar o desempenho dielétrico e consistência de operação e teste de intertravamento para verificar o mecanismo seguro e confiável desempenho.

Enviar consulta

Descrição do produto

Funções de uma chave isoladora com fusível trifásico triplo 100a

1. Isolamento de energia: Quando a fiação elétrica requer inspeção ou manutenção, o interruptor isolador trifásico com fusível triplo 100a desconecta a fonte de alimentação para garantir a segurança do trabalhador.

2.Controle de potência: Permite ligar ou desligar o circuito, mantendo o funcionamento normal e confiável do sistema.

3. Interrupção por falha: Em caso de curto-circuito ou sobrecarga, o elemento fusível derrete, cortando a corrente e protegendo os motores e outros equipamentos conectados contra danos elétricos.

4.Proteção de circuitos e equipamentos: Ao proteger contra condições anormais, o switch ajuda a manter a estabilidade do circuito e prolonga a vida útil de cabos e equipamentos.

Características de uma chave isoladora com fusível trifásico triplo 100a

1.Design Integrado: Combina as funções de um fusível e um isolador em um dispositivo, proporcionando alta confiabilidade.

2.Construção compacta: Pequeno em tamanho, fácil de instalar e economia de espaço.

3. fácil substituição do fusível: o interruptor e o fusível são componentes separados, tornando a substituição do fusível rápida e conveniente.

4. ampla aplicabilidade: adequado para uso em vários circuitos de baixa tensão.

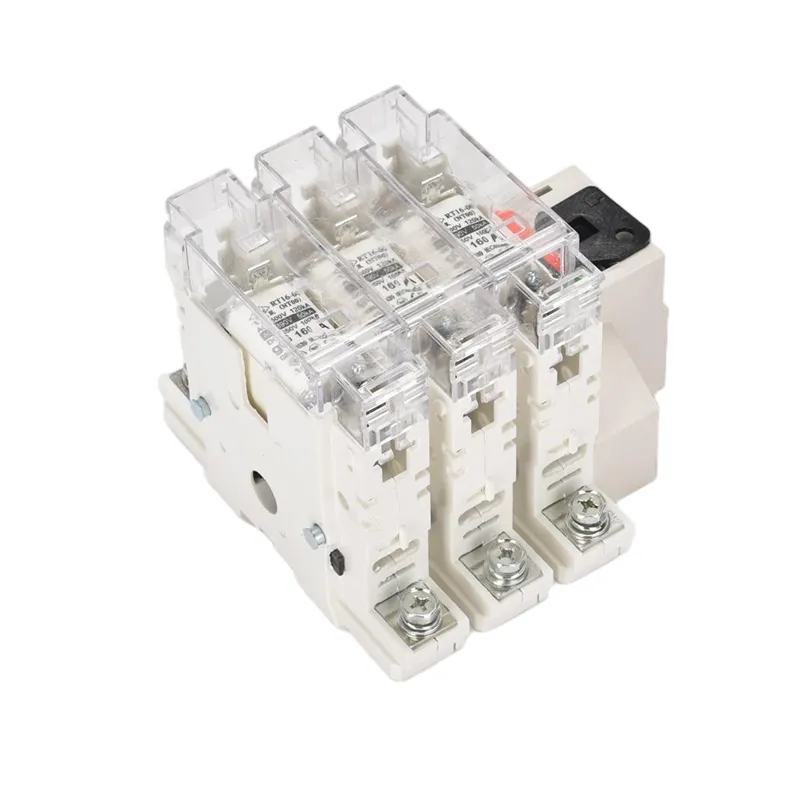

100a Triple Pole 3 Phase Fused Isolator Switch

Parâmetro do produto:

Quadro atual A	Corrente nominal do fusível (A)	Modo de fusível
63	10,20,30,40,50,63	00C
160	63,80,100,125,160	0
250	160	0
250	200,250	1
400	300,315,400	2
630	400、500、630	3

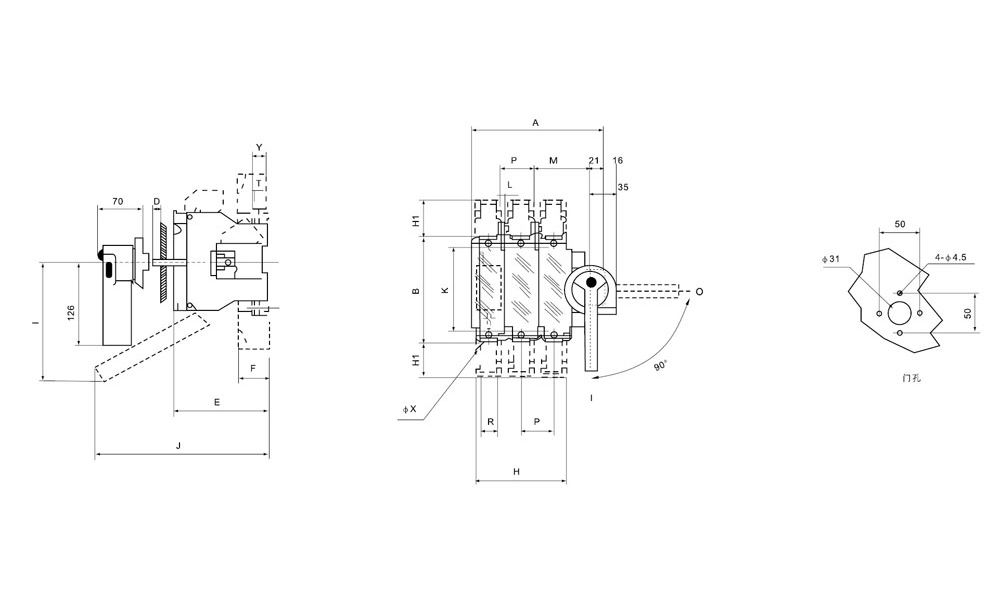

o tipo frontal

Tipo	Tamanho do fusível	Tamanho do quadro e tamanho de instalação
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

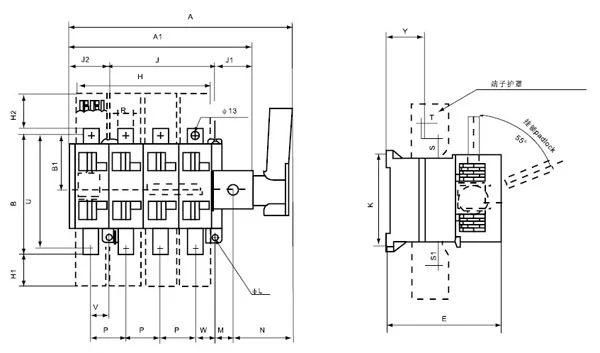

Tipo	Tamanho do fusível	Tamanho do quadro e tamanho de instalação
GLR-400~630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

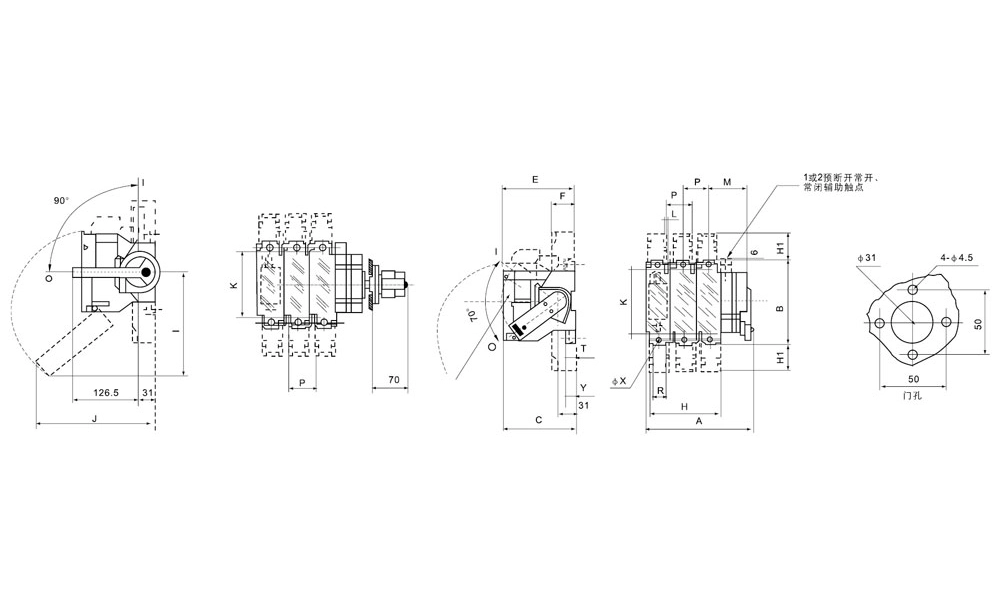

o tipo aparte

Tipo	Tamanho do fusível	Tamanho do quadro e tamanho de instalação
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Tipo	Tamanho do fusível	Tamanho do quadro e tamanho de instalação
GLR-400~630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

100a Triple Pole 3 Phase Fused Isolator Switch

Perguntas frequentes sobre o produto:

P: Que tipo de fusíveis são usados na chave isoladora com fusível trifásico triplo 100a?

R: São usados fusíveis de alta capacidade de interrupção (HBC), normalmente classificados para aplicações de baixa tensão. Esses fusíveis são projetados para interromper correntes de falta de forma rápida e confiável, garantindo proteção para equipamentos a jusante.

P: Quais são os principais materiais usados na construção de uma chave isoladora trifásica com fusível triplo 100a?

R: A caixa é geralmente feita de termoplástico retardador de chama ou chapa de aço, os contatos são de cobre ou cobre banhado a prata para melhor condutividade e os corpos dos fusíveis são feitos de isolamento cerâmico ou composto reforçado. A alça de operação geralmente é de metal com uma capa protetora de plástico.

P: O interruptor isolador trifásico com fusível triplo 100a é adequado para instalação externa?

R: Sim, mas deve ser instalado em um gabinete com classificação IP apropriada (como IP65 ou superior) para suportar poeira, umidade e condições externas.
