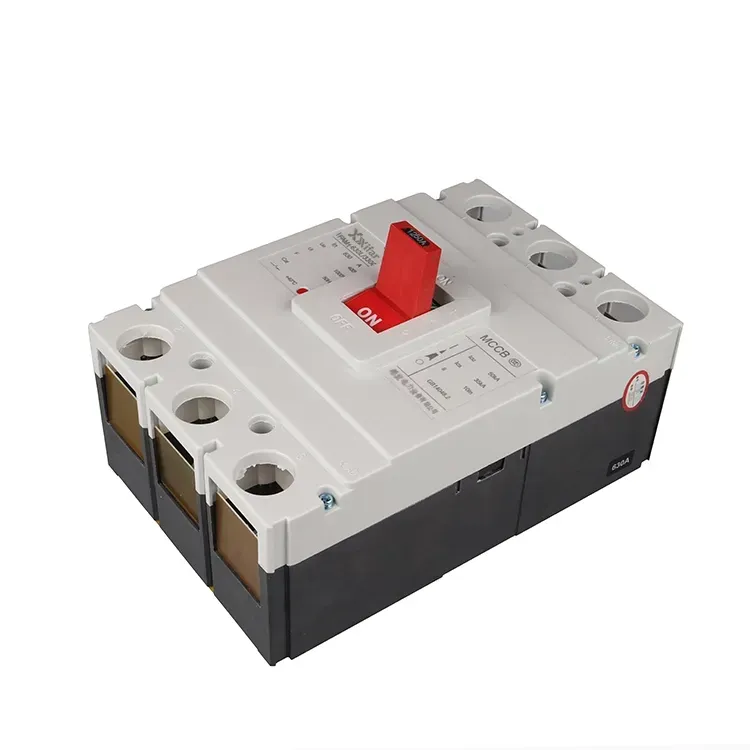

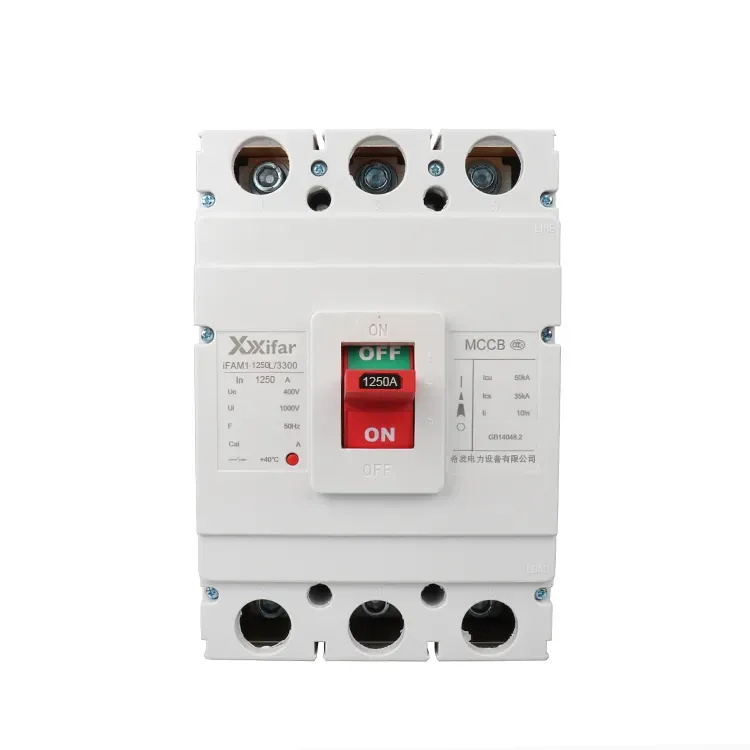

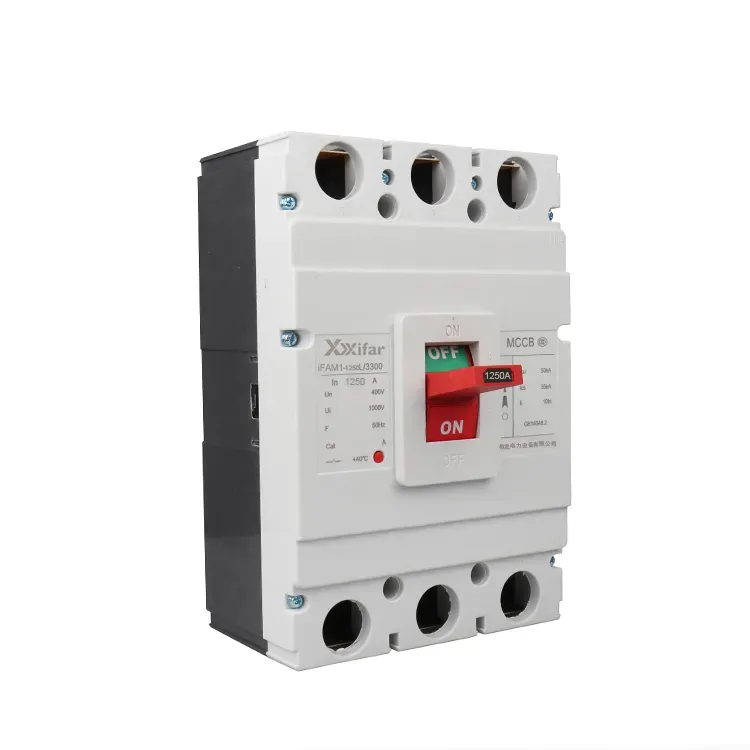

1250 interruptor de pólo 600v Mccb do ampère 3

Um disjuntor mccb de 1.250 A, 3 pólos e 600 V consiste principalmente em três partes básicas, que são o sistema de contato, o sistema de extinção de arco e as unidades de disparo. Essas unidades de disparo fornecem diferentes funções de proteção, incluindo proteção contra sobrecorrente, proteção contra subtensão, proteção térmica e disparo de derivação. Um disjuntor mccb de 1.250 A, 3 pólos e 600 V é fechado manualmente ou por um driver motorizado. Uma vez fechados os contatos, eles são mantidos em posição por um mecanismo livre de desarme. Quando ocorre uma falha, a unidade de disparo correspondente ativa o mecanismo, liberando a trava e fazendo com que o disjuntor mccb de 1.250 A, 3 pólos e 600 V dispare automaticamente, protegendo assim o circuito.

1. Unidade de disparo de derivação

O disparo shunt é usado para operação de controle remoto. Ele permite que o circuito seja aberto por meio de um disjuntor mccb de 1.250 A, 3 pólos e 600 V à distância.

2. Unidade de disparo de sobrecorrente

Esta unidade fornece proteção contra curto-circuitos e sobrecorrente. Quando a corrente excede o valor predefinido, a força eletromagnética gerada pela unidade de disparo libera a trava. O contato móvel então se separa rapidamente sob a força da mola, interrompendo o circuito.

3. Unidade de disparo de subtensão

Esta unidade fornece proteção contra perda de tensão. Sua bobina é conectada diretamente à fonte de alimentação e permanece energizada em condições normais, o que permite que o disjuntor mccb de 1250 A, 3 pólos e 600 V permaneça fechado. Quando a alimentação é perdida ou a tensão cai significativamente, a força magnética enfraquece e torna-se menor que a força da mola. A mola então aciona o núcleo móvel, liberando a trava e fazendo com que o disjuntor mccb de 1.250 A, 3 pólos e 600 V desarme.

4. Unidade de disparo térmico

Quando uma corrente de sobrecarga flui através do disjuntor mccb de 1250 A, 3 pólos e 600 V, a tira bimetálica dentro da unidade de disparo térmico aquece devido à corrente. Como os dois metais têm coeficientes de expansão diferentes, eles se curvam em taxas diferentes quando aquecidos. Essa deformação empurra o mecanismo de disparo, fazendo com que o disjuntor em caixa moldada MCCB de 1.250 A e 3 pólos abra e interrompa o circuito.

Parâmetro do disjuntor mccb de 1250 ampères, 3 pólos 600v:

Teste de produto

Armazém

Produção

Certificado
