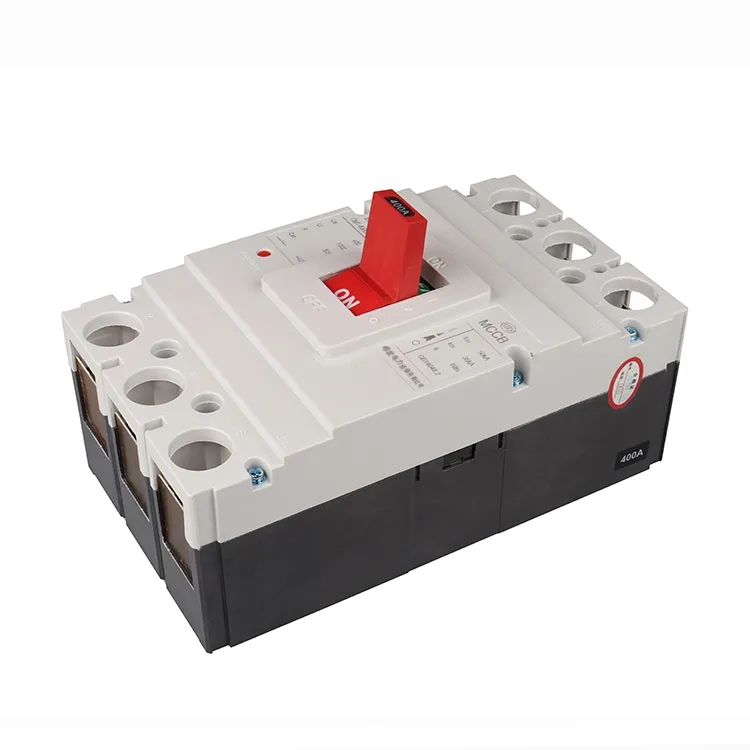

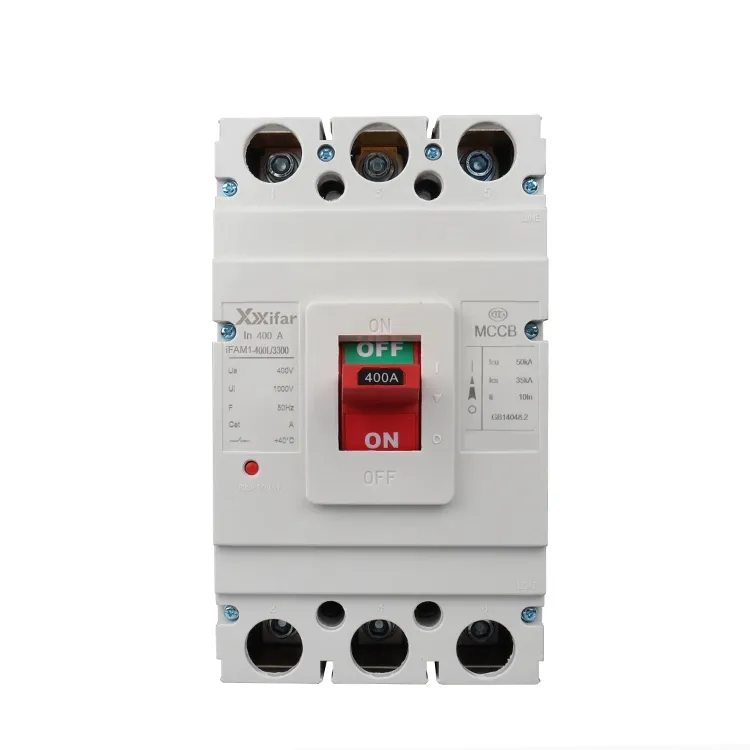

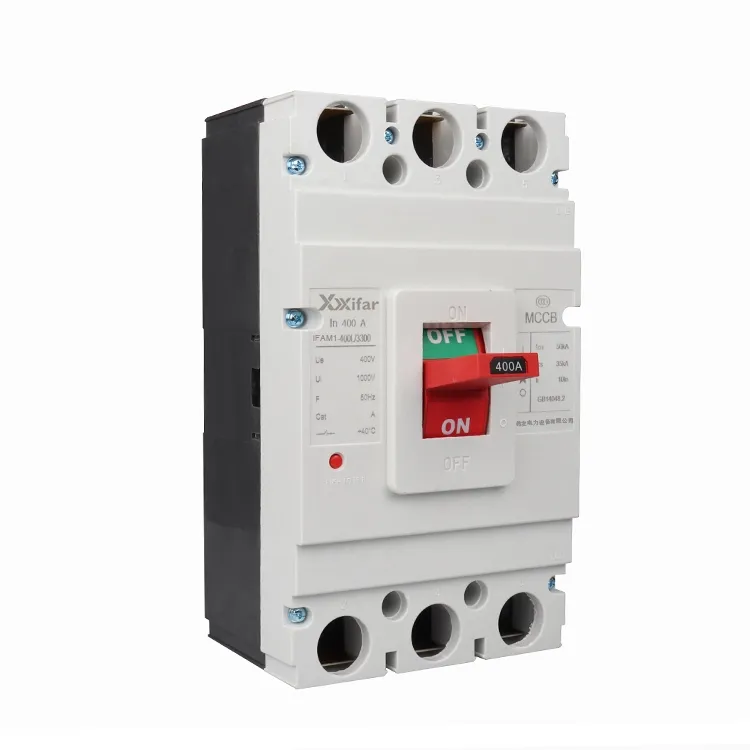

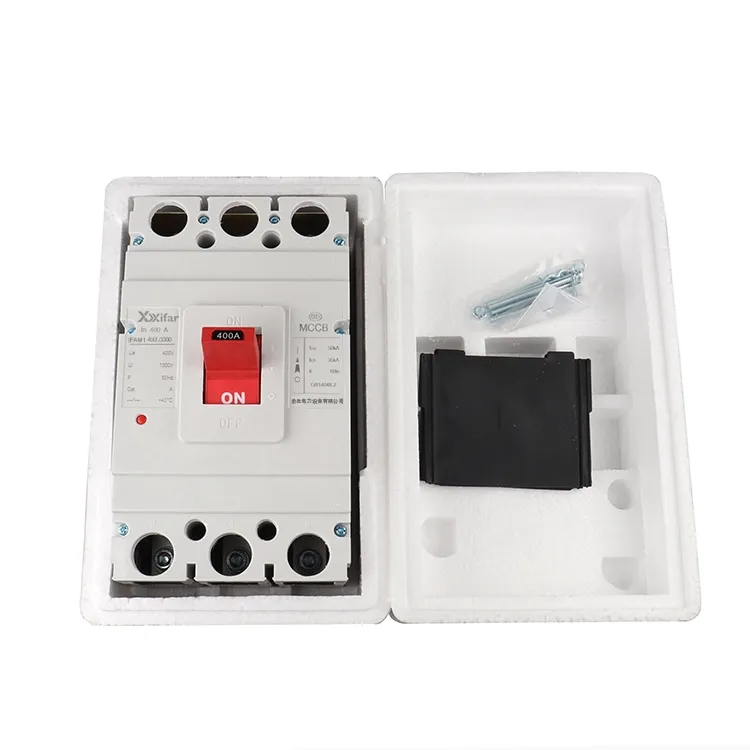

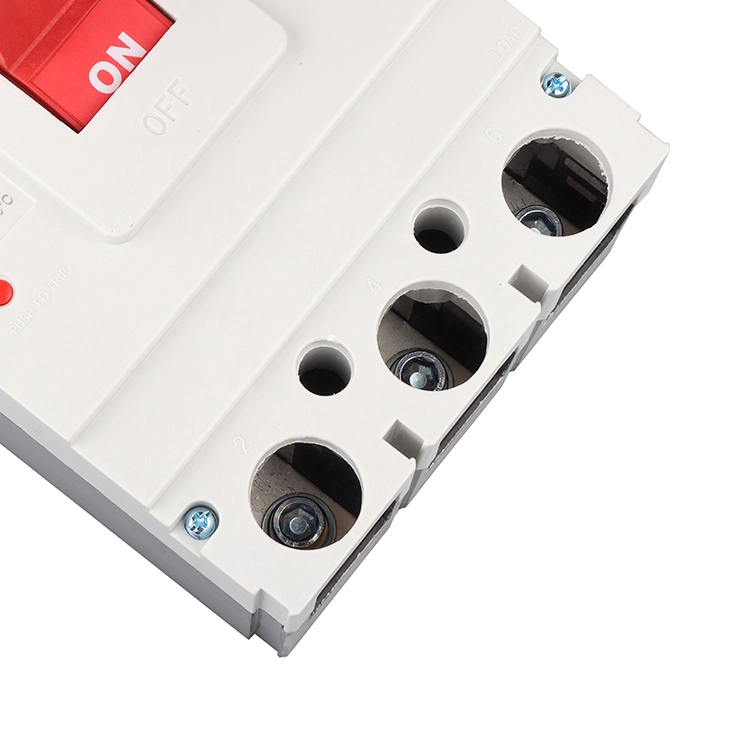

interruptor moldado fechado de 400a 3p Mccb

Uma chave em caixa moldada fechada 400a 3p mccb é um tipo de disjuntor com um invólucro isolante moldado e isolamento de ar. É comumente instalado e aplicado em sistemas de distribuição de baixa tensão para interromper ou isolar correntes normais e correntes de falha dentro da faixa nominal, o que ajuda a proteger cabos e equipamentos elétricos. Os métodos de disparo comuns para uma chave de caixa moldada fechada mccb 400a 3p incluem unidades de disparo somente magnéticas, termomagnéticas e eletrônicas.

Um disparo somente magnético opera somente sob condições de curto-circuito. Em outras palavras, a chave em caixa moldada fechada 400a 3p mccb desarma somente quando ocorre uma falha, como um curto-circuito. Este tipo é frequentemente usado em circuitos de aquecedores ou em circuitos de motores onde já é fornecida proteção separada contra sobrecarga.

As unidades de disparo termomagnético respondem tanto a curtos-circuitos quanto a sobrecorrentes sustentadas. Se a corrente exceder 400A por um determinado período ou ocorrer um curto-circuito, a chave em caixa moldada fechada 400a 3p mccb irá desarmar. Por combinar dois mecanismos de proteção, às vezes é chamado de disparo combinado ou duplo em uma chave de caixa moldada fechada mccb 400a 3p, que é comumente aplicada na distribuição geral de energia.

Os disparadores eletrônicos representam uma solução mais avançada e madura. Com este tipo, parâmetros como captação magnética, configurações térmicas e atraso de disparo podem ser ajustados, tornando a chave em caixa moldada fechada 400a 3p mccb adequada para uma ampla gama de aplicações. No entanto, esta flexibilidade adicional geralmente acarreta um custo mais elevado.

Além desses tipos, existem disjuntores em caixa moldada projetados especificamente para proteção de motores. Para tais aplicações, o ajuste de disparo magnético é normalmente mais alto, que é mais de dez vezes a corrente nominal, de modo que o disjuntor em caixa moldada possa suportar a alta corrente de partida durante a partida do motor sem desarmar desnecessariamente, ao mesmo tempo em que fornece proteção sob condições de falha.

Parâmetro do interruptor de caixa moldada fechada 400a 3p mccb:

Funções do interruptor em caixa moldada fechada 400a 3p mccb Acessórios

Os acessórios ampliam e complementam as funções básicas de uma chave em caixa moldada fechada 400a 3p mccb. Eles adicionam opções de controle e aprimoram os recursos de proteção para torná-los parte integrante do dispositivo. Os acessórios comuns de uma chave em caixa moldada fechada mccb 400a 3p incluem contatos auxiliares, contatos de alarme, unidades de disparo de derivação, disparadores de subtensão, operadores motorizados e manoplas rotativas externas.

1) Contatos Auxiliares

Os contatos auxiliares são usados ​​principalmente para indicar se a chave em caixa moldada fechada mccb 400a 3p está aberta ou fechada, mas não mostram se ocorreu um disparo de falha. Eles estão conectados ao circuito de controle. Para disjuntores em caixa moldada, com tamanho de carcaça de 400A e superior, configurações de dois contatos normalmente abertos e dois contatos normalmente fechados estão disponíveis com uma corrente térmica de cerca de 6A. Um tamanho de quadro de 100A normalmente usa um único contato de comutação de interrupção, enquanto 225A e 250A e para adotar uma estrutura de contato de ponte com uma corrente térmica convencional de cerca de 3A.

2) Contatos de alarme

Os contatos de alarme são projetados para sinalizar quando o interruptor em caixa moldada fechada mccb 400a 3p dispara automaticamente devido a falhas como sobrecarga, curto-circuito ou subtensão. Sua corrente operacional é geralmente AC 380V a 0,3A ou DC 220V a 0,15A, mas geralmente não excede 1A. No entanto, a corrente térmica normalmente fica na faixa de 1 a 2,5A.

3) Unidade de disparo de derivação

Uma unidade de disparo shunt permite que a chave em caixa moldada fechada mccb 400a 3p seja aberta remotamente. Sua tensão operacional pode ser independente da tensão do circuito principal. Destina-se a trabalhos de curta duração e o tempo de energização da bobina normalmente não deve exceder um segundo, caso contrário a bobina pode ser danificada.

Para evitar a queima da bobina, um microinterruptor é conectado em série com a bobina de disparo em derivação. Quando a bobina é energizada, a armadura é atraída, o que faz com que o microinterruptor mude de um estado normalmente fechado para um estado normalmente aberto. Isto interrompe o circuito de controle, portanto, mesmo que o botão seja pressionado, a bobina não permanecerá energizada. Este design protege eficazmente a bobina contra superaquecimento. Depois que o interruptor em caixa moldada fechada mccb 400a 3p for redefinido e fechado novamente, o microinterruptor retornará à sua posição normalmente fechada. As unidades de disparo shunt estão disponíveis em diversas tensões e frequências de controle para atender diferentes aplicações.

4) Liberação de tensão abaixo

A liberação de subtensão é usada para proteger circuitos e equipamentos de energia contra condições de baixa tensão. Sua bobina é conectada ao lado da alimentação do disjuntor em caixa moldada, e o disjuntor só pode ser fechado quando a bobina estiver energizada. Se a tensão for muito baixa, a chave em caixa moldada fechada mccb 400a 3p não poderá ser fechada. É importante garantir que a tensão do sistema corresponda à tensão nominal do disparador de subtensão. A faixa operacional é normalmente entre 70% e 35% da tensão nominal. Esses dispositivos também estão disponíveis em diferentes classificações de tensão e frequências para diversas aplicações.

5) Mecanismo Operador Motorizado

Operadores motorizados são utilizados para fechamento e abertura automática e remota de disjuntores. Existem dois tipos principais, que são acionados por motor e eletromagnéticos. Mecanismos acionados por motor são geralmente usados ​​para disjuntores em caixa moldada MCCBs com tamanho de carcaça de 400A e superior, enquanto operadores eletromagnéticos são mais adequados para MCCBs com classificação de 225A e inferior.
