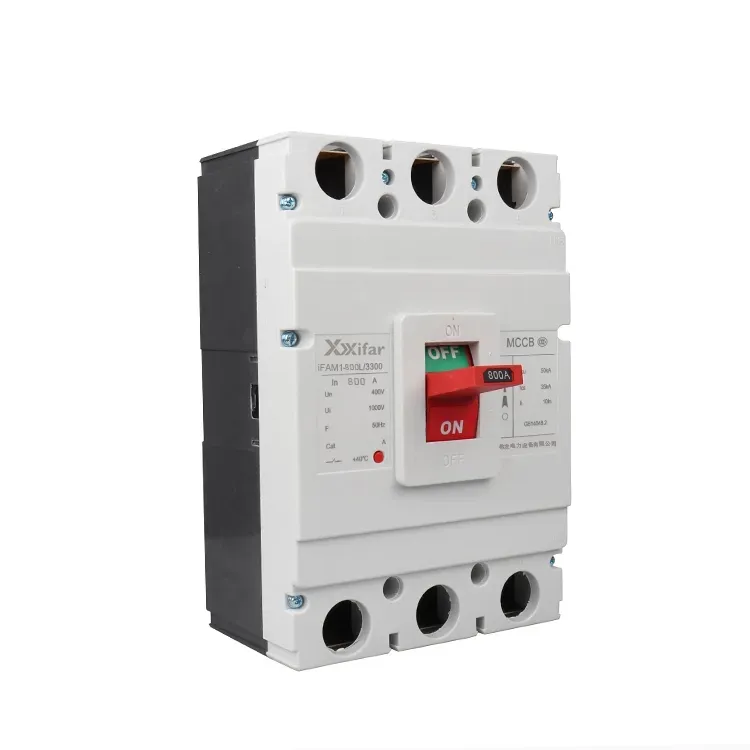

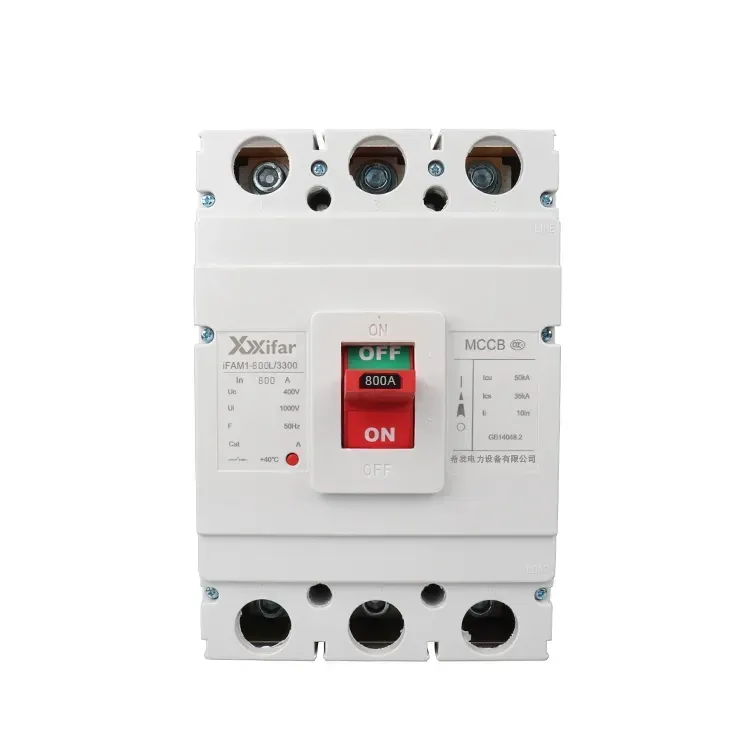

800 disjuntor elétrico da caixa moldada Mccb do ampère 4pole

Um disjuntor elétrico em caixa moldada mccb de 800 A e 4 pólos pode equipar uma unidade de disparo termomagnético ou uma unidade de disparo eletrônico para atender às diferentes demandas do cliente. Cada vez mais, a unidade de expansão, como bobina de disparo de subtensão, dispositivo de corrente residual e unidade de proteção do motor, permite que um disjuntor elétrico em caixa moldada mccb de 800 A e 4 pólos atinja mais funções para atender à demanda da aplicação. A função de proteção de introdução é mostrada abaixo.

Funções de proteção dos disparadores termomagnéticos:

1. Proteção contra sobrecarga:

Quando a corrente do circuito excede o valor nominal, a tira bimetálica de um disjuntor elétrico em caixa moldada mccb de 800 A e 4 pólos aquece e dobra, o que aciona o mecanismo de disparo. O tempo de disparo é inversamente proporcional ao quadrado da corrente.

2. Proteção contra curto-circuito:

No caso de um curto-circuito, uma alta corrente de falha gera força eletromagnética, que faz com que o mecanismo de disparo opere quase instantaneamente.

Assim, os MCCBs termomagnéticos 800A de 4 pólos normalmente fornecem proteção de dois estágios, que é proteção de longo atraso e proteção instantânea. Também chamado de tipo não seletivo.

Funções de proteção de unidades de disparo eletrônicas

1. Proteção contra sobrecarga:

Um microprocessador em um disjuntor elétrico em caixa moldada mccb de 800 A e 4 pólos monitora e calcula continuamente a corrente do circuito para fornecer proteção precisa.

2. Proteção contra curto-circuito:

Um atraso predefinido em um disjuntor elétrico em caixa moldada mccb de 800 A e 4 polos é aplicado durante condições de curto-circuito para obter seletividade.

3. Proteção contra curto-circuito:

Sob condições de falha severa, o disjuntor elétrico em caixa moldada mccb de 800 A e 4 polos desarma sem demora para isolar o circuito.

4. Proteção contra falha à terra:

Ele foi projetado para detectar e interromper correntes de falta à terra em um disjuntor elétrico em caixa moldada mccb de 800 A e 4 polos.

Assim, um MCCB eletrônico 800A 4P geralmente fornece proteção de quatro estágios, que é proteção de longo atraso, curto atraso, proteção instantânea e proteção de falha à terra. O MCCB eletrônico 800A 4P também é chamado de MCCB de tipo seletivo.

Recursos adicionais de proteção:

1. Proteção contra subtensão:

Os disjuntores elétricos em caixa moldada mccb de 800 A e 4 pólos também podem ser equipados com uma liberação de subtensão que desarma automaticamente o disjuntor em caixa moldada de 800A quando a tensão de alimentação cai abaixo de um limite definido.

2. Proteção contra corrente residual:

Certas versões, como tipos de proteção contra vazamento, podem detectar fugas à terra e fornecer proteção contra choque elétrico.

3. Proteção do motor:

Os MCCBs de proteção de motor são projetados especificamente para circuitos de motor, geralmente usando características de disparo do tipo D para acomodar altas correntes de partida durante a partida.

Parâmetro do disjuntor em caixa moldada mccb elétrico de 800 ampères 4 pólos:
