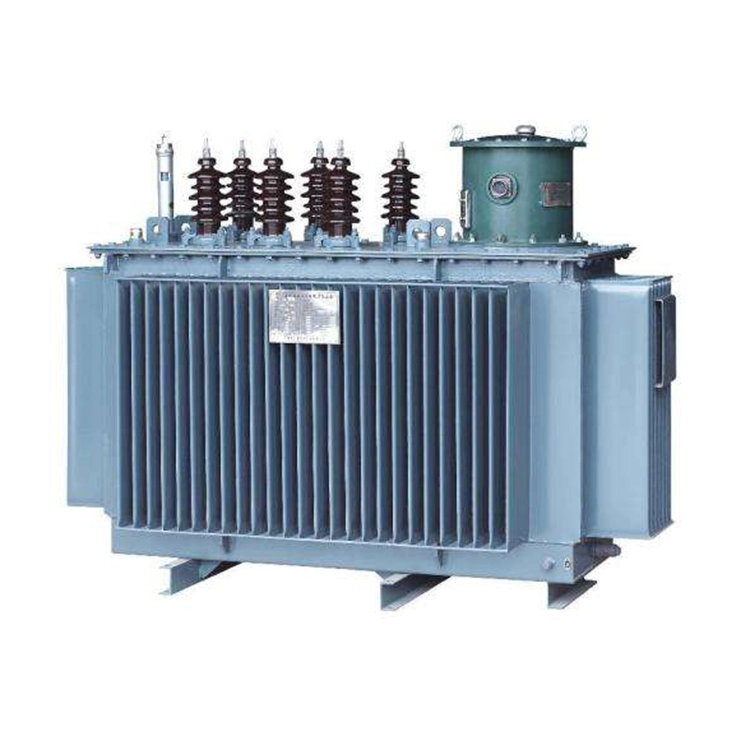

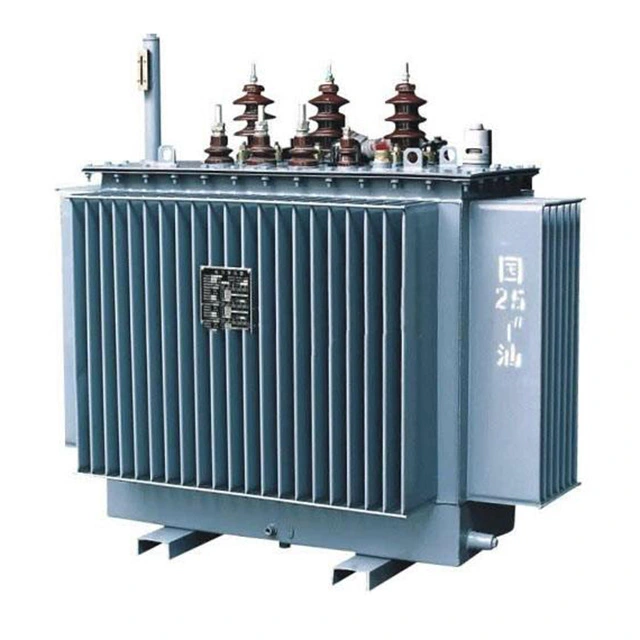

Um transformador de distribuição montado em poste de 10 Kv 500kva é um transformador trifásico, imerso em óleo, do tipo externo, instalado diretamente em postes de serviços públicos para reduzir a tensão média de 10 kV para baixa tensão de 400 V (linha a linha) para distribuição de energia residencial, comercial e industrial leve. Possui design compacto, tanque totalmente vedado, baixa perda, baixo ruído e manutenção mínima, em conformidade com os padrões IEC 60076 e GB/T 1094.
Construído para durabilidade e eficiência, o transformador de distribuição montado em poste de 10kV 500kVA adota um design compacto e que economiza espaço que elimina a necessidade de subestações dedicadas, reduzindo significativamente os custos de construção civil e instalação. A estrutura do tanque corrugado totalmente vedada evita vazamento de óleo e entrada de umidade, garantindo uma operação livre de manutenção e uma vida útil de mais de 20 anos em condições normais.
Projetado com núcleo de aço silício de baixa perda de grau S11 e enrolamentos de cobre de alta condutividade, o transformador de distribuição montado em poste de 10kV 500kVA pode atingir baixas perdas sem carga e de carga, o que é propício para reduzir o consumo de energia operacional e os custos de serviços públicos de longo prazo. Seu nível de ruído é controlado abaixo de 55 dB, tornando-o ecologicamente correto para áreas residenciais.
| Item | Especificação |
| Capacidade nominal | 500 kVA |
| Tensão Primária | 10 kV (±5% de derivação fora do circuito) |
| Tensão Secundária | 0,4kV(400V) |
| Fase/Frequência | Trifásico, 50 Hz |
| Grupo de vetores | Dyn11(padrão)/Yyn0 |
| Método de resfriamento | ONAN (Óleo Natural Ar Natural) |
| Nível de isolamento | HV:Li75/Ac28;LV:Ac3 |
| Perda sem carga | ≤680W (S11)/≤580W(S13) |
| Perda de carga (75°℃) | ≤5.150 W(Dyn11) |
| Impedância de Curto-Circuito | 4%-4,5% (padrão) |
O transformador de distribuição montado em poste de 10 kV 500 kVA foi projetado para instalação direta em postes de concreto ou aço, economizando a necessidade de espaço no solo. Sua configuração compacta otimizada e peso reduzido simplificam o transporte e a instalação no local, reduzindo significativamente os custos de engenharia civil e construção para projetos de distribuição. O projeto foi projetado para suportar as tensões mecânicas da montagem em poste, garantindo segurança a longo prazo, mesmo sob cargas de vento e vibração.
Equipado com a tecnologia de núcleo de baixa perda da série S11, o transformador de distribuição montado em poste de 10 kV 500 kVA oferece perdas de 10 a 20% menores sem carga e com carga em comparação com os modelos convencionais. Ao utilizar núcleos de aço silício orientados a grãos laminados a frio e enrolamentos de cobre enrolados com precisão, ele minimiza o desperdício de energia durante a operação com carga total e parcial. Isto resulta em custos operacionais reduzidos, emissões de carbono mais baixas e maior eficiência geral.
O design do tanque totalmente vedado e soldado evita vazamento de óleo, entrada de umidade e contaminação por poeira ou detritos. Isso elimina a necessidade de manutenção de rotina, garantindo desempenho consistente e uma vida útil de mais de 20 anos em condições normais de operação. O tanque de armazenamento corrugado também serve como um sistema de resfriamento integrado, que pode dissipar o calor com eficiência e fornecer um ambiente completamente vedado para o óleo do transformador.
Construído com alta resistência mecânica a curto-circuito, o transformador de distribuição montado em poste de 10 kV 500 kVA foi projetado para suportar correntes de falha sem deformação ou falha. O seu design de baixo ruído, controlado abaixo de 55 dB, garante um impacto ambiental mínimo em áreas residenciais e urbanas. A excelente estabilidade térmica e uma ampla faixa de temperatura operacional (-25°C a +40°C) o tornam adequado para diversas condições externas, incluindo alta umidade, chuva forte e flutuações extremas de temperatura.
1.Redes de distribuição urbanas e rurais.
2.Áreas residenciais, distritos comerciais, pequenas fábricas.
3.Sistemas de energias renováveis.
