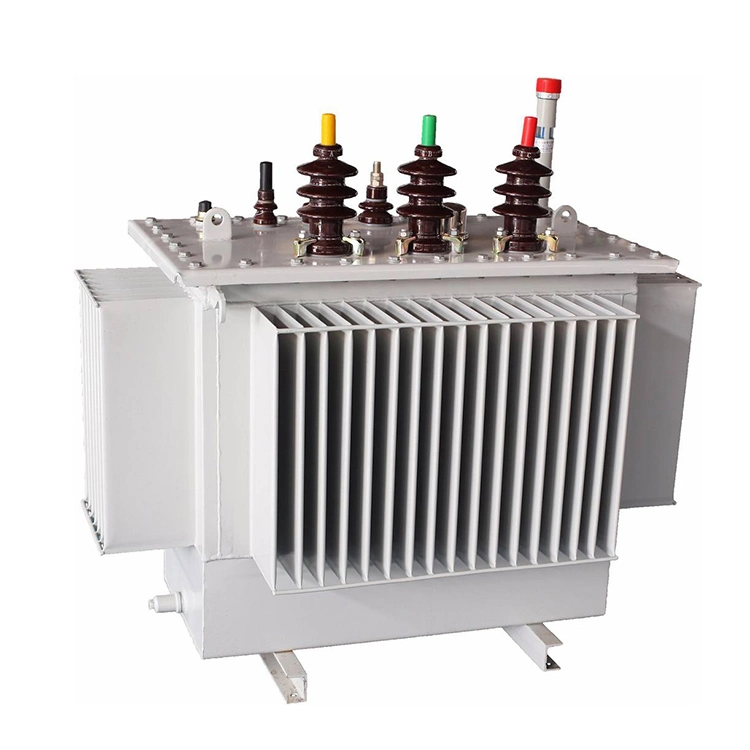

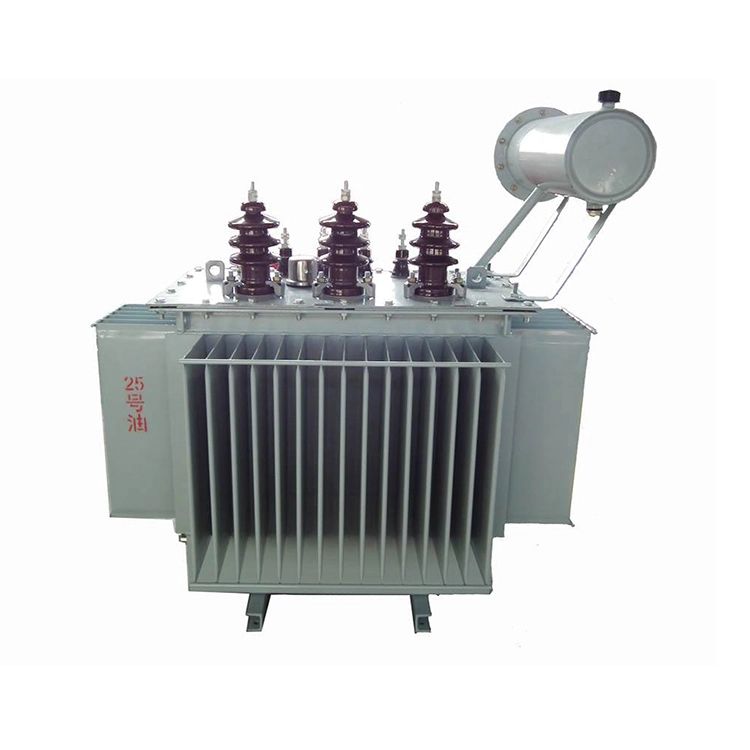

Transformador imerso em óleo da série S13 do enrolamento de cobre 200kva

Transformadores de potência imersos em óleo: recursos, aplicações e considerações de seleção

Os transformadores de potência imersos em óleo da série s13 com enrolamento de cobre de 200kva são amplamente utilizados em redes elétricas modernas. A principal função de um transformador imerso em óleo é converter os níveis de tensão e distribuir energia elétrica de forma eficiente para diferentes tipos de cargas. Operando com base no princípio da indução eletromagnética, os transformadores imersos em óleo da série s13 com enrolamento de cobre de 200kva podem aumentar ou diminuir a tensão de corrente alternada conforme necessário, para torná-los adequados para uma ampla gama de aplicações em concessionárias de energia, instalações industriais e sistemas agrícolas. Seu design combina resfriamento eficaz, isolamento confiável e longa vida útil, permitindo que funcionem em ambientes internos e externos.

Princípios Técnicos e Componentes Principais

Os principais elementos de um transformador imerso em óleo da série S13 com enrolamento de cobre de 200kva são o núcleo magnético, os enrolamentos e o óleo isolante. O núcleo é geralmente fabricado a partir de laminações de aço silício de alta qualidade dispostas para reduzir as perdas por correntes parasitas e melhorar o desempenho magnético. Dependendo dos requisitos do projeto, os enrolamentos podem ser feitos de condutores de cobre e configurados em bobinas de alta e baixa tensão.

O tanque do transformador é abastecido com óleo isolante, que desempenha duas funções importantes. Ele fornece isolamento elétrico entre componentes energizados, ao mesmo tempo que afasta o calor dos enrolamentos e do núcleo. O calor gerado durante a operação é transferido através do óleo e depois dissipado através da superfície do tanque para o ar circundante. Este processo de resfriamento ajuda a manter temperaturas operacionais estáveis ​​e oferece suporte à confiabilidade a longo prazo. O gabinete foi projetado para evitar a entrada de poeira e objetos estranhos, garantindo uma operação segura em diversos ambientes.

Características de desempenho e aplicações típicas

Os transformadores imersos em óleo estão disponíveis em uma ampla gama de capacidades, geralmente incluindo classificações de 25 kVA a 4.000 kVA. As configurações típicas de tensão podem incluir um lado de alta tensão classificado em 10 kV e um lado de baixa tensão classificado em 400 V. Os valores de impedância e perdas de carga variam de acordo com a capacidade do transformador e os requisitos do projeto.

Os transformadores imersos em óleo da série s13 com enrolamento de cobre de 200kva são projetados para operar sob condições ambientais exigentes, que incluem regiões de baixa e alta temperatura. Sua configuração trifásica atende aos requisitos dos sistemas de energia industriais, enquanto a forte compatibilidade eletromagnética ajuda a minimizar a interferência com equipamentos próximos.

As aplicações comuns incluem subestações de serviços públicos, redes de distribuição de fábricas, estações de irrigação agrícola, edifícios comerciais e outras instalações que exigem um fornecimento de energia confiável e estável.

Vantagens técnicas e recursos de segurança

Em comparação com os transformadores do tipo seco, os transformadores imersos em óleo da série S13 com enrolamento de cobre de 200kva oferecem várias vantagens distintas. O óleo isolante proporciona uma rigidez dielétrica mais alta que o ar, o que permite um projeto elétrico mais compacto, mantendo ao mesmo tempo um desempenho de isolamento confiável. Além disso, o óleo absorve e transfere o calor de forma mais eficaz. Ajuda a reduzir o estresse térmico e a prolongar a vida útil do equipamento.

A proteção contra umidade é outro benefício importante. O óleo envolve os componentes internos e atua como barreira contra a umidade, o que torna os transformadores imersos em óleo especialmente adequados para áreas com níveis elevados de umidade.

Do ponto de vista da segurança, os tanques dos transformadores são normalmente equipados com dispositivos de alívio de pressão. Se uma falha interna fizer com que a pressão suba além de um limite seguro, o dispositivo libera automaticamente o excesso de pressão para ajudar a proteger o equipamento contra danos graves. Wenzhou XiFa Electrical Power Equipment Co., Ltd também oferece projetos personalizados, que incluem diferentes configurações de núcleo e materiais de enrolamento, para atender a requisitos especiais de instalação ou características de carga exclusivas.

Seleção e considerações operacionais

A seleção do transformador imerso em óleo apropriado começa com uma avaliação cuidadosa da carga esperada. Por exemplo, instalações que fornecem motores grandes muitas vezes necessitam de capacidade adicional para acomodar correntes de partida e expansão futura. As condições ambientais também devem ser consideradas ao escolher o design do gabinete e o nível de proteção, especialmente para instalações externas expostas à chuva, poeira ou condições climáticas adversas.

A manutenção regular é essencial para uma operação confiável. A condição do óleo isolante deve ser monitorada periodicamente, incluindo verificações de teor de umidade e degradação química. Quando a qualidade do óleo estiver fora dos limites aceitáveis, deverão ser realizadas ações corretivas, como substituição ou regeneração do óleo.

Para longos períodos de armazenamento ou desligamento, são necessárias medidas de preservação adequadas para proteger o transformador da entrada de umidade. Durante qualquer atividade de inspeção ou manutenção, o equipamento deve ser totalmente isolado da fonte de alimentação e procedimentos de segurança apropriados devem ser seguidos para evitar riscos elétricos.

Com suas excelentes propriedades de isolamento, desempenho de resfriamento eficiente e confiabilidade comprovada, os transformadores de potência imersos em óleo continuam a desempenhar um papel fundamental na garantia de distribuição de energia estável e eficiente em uma ampla variedade de indústrias e projetos de infraestrutura em todo o mundo.

Especificação Técnica:
