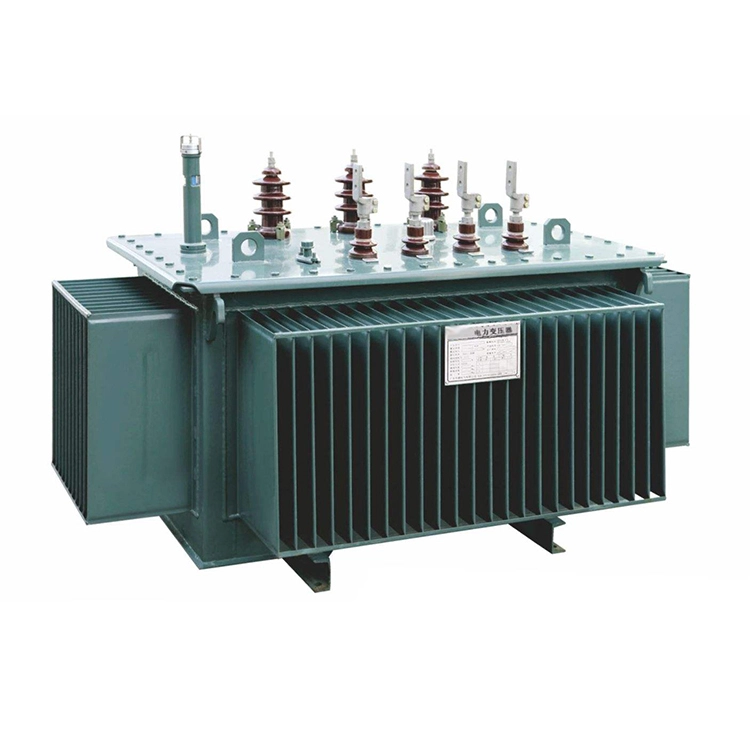

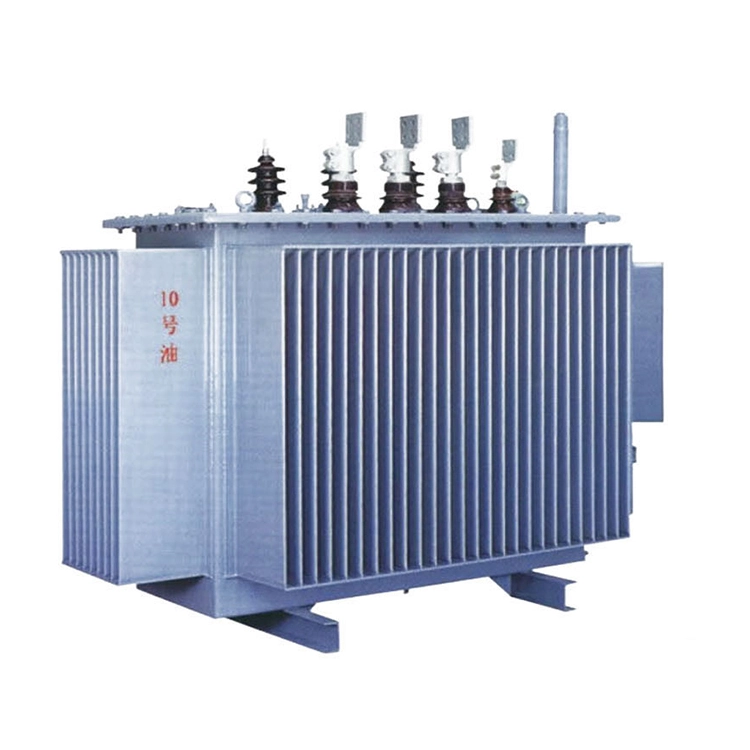

Transformador imerso em óleo trifásico de 630 Kva

Principais características do produto:

1. Os transformadores trifásicos imersos em óleo estão disponíveis com sistemas de resfriamento natural ou de ar forçado. Em ambos os casos, o óleo isolante desempenha um papel importante na transferência de calor e no controle da temperatura. Para garantir uma operação confiável e uma dissipação de calor eficiente, óleo isolante de alta qualidade e equipamentos de resfriamento confiáveis ​​são cuidadosamente selecionados durante o processo de fabricação.

2. Os enrolamentos de transformadores trifásicos imersos em óleo de 630 kva são normalmente projetados com núcleos de aço silício laminado e estruturas de isolamento multicamadas. É comum usar tecnologias avançadas de empilhamento automático e soldagem para melhorar a estabilidade mecânica e o desempenho elétrico. O núcleo e os componentes estruturais são fabricados com materiais de aço laminado a frio de alta qualidade para maior durabilidade e confiabilidade operacional.

3. Condutores de cobre de alta condutividade são geralmente usados ​​para a fabricação de enrolamentos de transformadores trifásicos imersos em óleo de 630 kva, a fim de melhorar o desempenho térmico e a segurança operacional. Além disso, poderia reduzir os orçamentos em cerca de 40% a 65% do valor total, se os enrolamentos do transformador trifásico imerso em óleo de 630 kva adotassem condutores de alumínio. Por outro lado, o sistema de isolamento consiste principalmente em papel isolante impregnado de óleo imerso em óleo de transformador. Todos os materiais de isolamento são selecionados e testados de acordo com os requisitos relevantes das normas IEC 60076.

4. Vários métodos de resfriamento podem ser aplicados a transformadores imersos em óleo trifásicos, incluindo resfriamento natural, resfriamento por ar forçado e sistemas de resfriamento por ar com óleo forçado. Dependendo da capacidade nominal e dos requisitos da aplicação, os transformadores imersos em óleo trifásicos podem operar individualmente, em paralelo ou como parte de um arranjo de resfriamento integrado.

5. Enrolamentos de transformadores trifásicos imersos em óleo são comumente instalados em configurações verticais ou horizontais, dependendo do projeto estrutural e dos requisitos operacionais do equipamento. No entanto, os transformadores trifásicos imersos em óleo de 630 kva adotam um arranjo vertical para obter um melhor desempenho na dissipação de calor e capacidade de suportar curto-circuito.

Especificação Técnica:

Faixa de aplicação de transformador trifásico imerso em óleo de 630 kva

Os transformadores trifásicos imersos em óleo de 1.630 kva são adequados para sistemas de energia CA com frequência de 50 Hz e tensões nominais de até 35 kV. Eles são usados ​​principalmente para conversão de tensão e como fontes de energia para circuitos de controle em sistemas elétricos.

Os transformadores trifásicos imersos em óleo de 2.630 kva são amplamente aplicados em redes de energia urbanas e rurais, instalações industriais, empresas de mineração, bem como infraestruturas críticas e grandes projetos de engenharia. Durante a operação em plena carga, o aumento de temperatura de um transformador trifásico imerso em óleo de 630 kva deve permanecer dentro dos limites permitidos especificados pelo fabricante.

3. Para transformadores que operam em condições ambientais adversas, a manutenção não deve ser realizada durante chuva, neve ou condições climáticas severas, a fim de evitar danos ao isolamento e garantir a segurança operacional.

Os transformadores trifásicos imersos em óleo de 4.630 kva não devem ser operados em ambientes acima de +50°C para aplicações padrão, e a operação abaixo de -60°C é estritamente proibida, pois temperaturas extremamente baixas podem causar sérios danos aos componentes internos e sistemas de isolamento.

5. O óleo isolante utilizado como meio de resfriamento deve permanecer limpo e livre de contaminantes corrosivos ou explosivos para garantir a operação segura e estável do transformador.

6. Para instalações em áreas de alta temperatura ou ambientes perigosos, o teste de isolamento deve ser realizado antes de o transformador trifásico imerso em óleo de 630 kva ser colocado em serviço.
