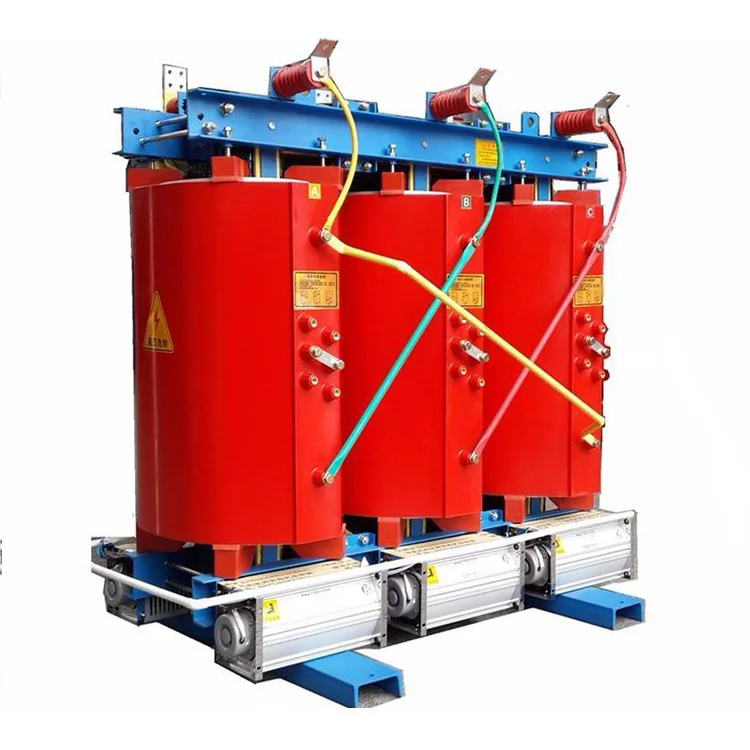

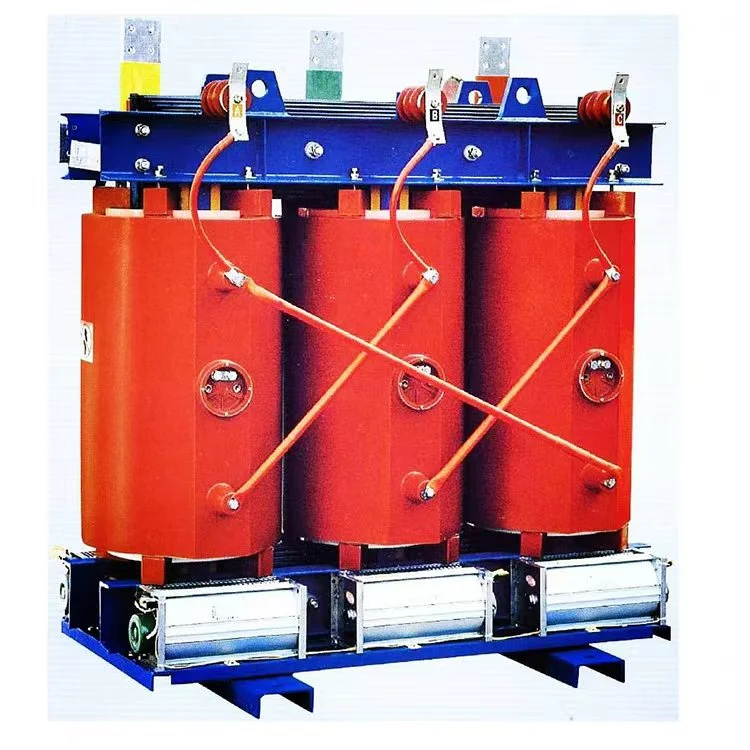

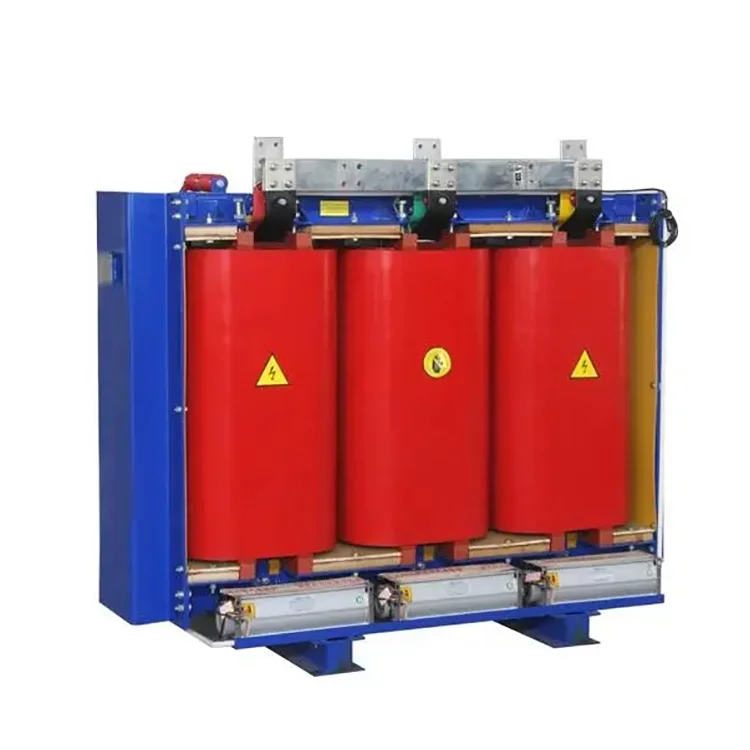

Transformador tipo seco de 2.500 KVA de 11 a 0,4 KV

O transformador tipo seco de 2.500 kVA de 11 a 0,4 kV consiste principalmente nos seguintes componentes: núcleo do transformador, enrolamentos do transformador, isolamento do transformador, condutores do transformador, dispositivo de resfriamento do transformador e dispositivo de medição de temperatura.

Bobinas

As bobinas de transformadores do tipo seco de 2.500 kVA de 11 a 0,4 kV são enroladas em máquinas de enrolamento de alta precisão. O enrolamento de baixa tensão adota uma construção de enrolamento laminado. Para transformadores de maior capacidade, os dutos de ventilação são reservados. Após o enrolamento, é realizada a secagem a vácuo. O processo de fundição e solidificação é executado rigorosamente de acordo com as normas de processo, garantindo que não haja bolhas ou vazios no interior das bobinas, permitindo que o transformador atinja o funcionamento ideal.

Essencial

O núcleo desta série de transformadores do tipo seco de 2.500 kVA e 11 a 0,4 kV é feito de chapas de aço silício laminadas a frio de alta qualidade e alta permeabilidade. São adotadas linhas avançadas de corte de chapa de aço silício e uma técnica de empilhamento de núcleo de volta totalmente esquadrado de 45°. Os membros centrais são presos com fita de fibra de vidro unidirecional Classe F, e uma nova estrutura de placas de tração sem furos na forquilha central é usada para fixação. A superfície do núcleo é revestida com resina epóxi, o que reduz a influência do fluxo de vazamento, otimiza efetivamente a distribuição do circuito magnético e reduz o ruído do núcleo, perdas sem carga e corrente sem carga. Isto melhora significativamente a qualidade da aparência do transformador de distribuição.

Enrolamento de alta tensão

O enrolamento de alta tensão do transformador tipo seco de 2.500 kVA e 11 a 0,4 kV adota uma estrutura de camada segmentada, o que reduz bastante a tensão entre as camadas do enrolamento. É formado por resina epóxi fundida a vácuo com filler, reduzindo o nível de descarga parcial interna do enrolamento e melhorando o desempenho elétrico da bobina. O isolamento entre as camadas do enrolamento usa tecido pré-impregnado de resina epóxi DMD, que aumenta a resistência à tensão suportável. A superfície do enrolamento é preenchida com tecido de malha de fibra de vidro, melhorando a resistência ao impacto da bobina e aumentando a capacidade de suportar curto-circuito do transformador de distribuição. A bobina nunca seca ou racha.

Enrolamento de baixa tensão:

O enrolamento de baixa tensão adota uma construção em folha. Dutos de resfriamento radiais são usados ​​na bobina para aumentar a capacidade de dissipação de calor. O isolamento entre as camadas do enrolamento de baixa tensão do transformador tipo seco de 2.500 kVA de 11 a 0,4 kV usa tecido pré-impregnado de resina epóxi DMD. As extremidades são seladas e encapsuladas com resina epóxi, resultando em formação curada integral.
