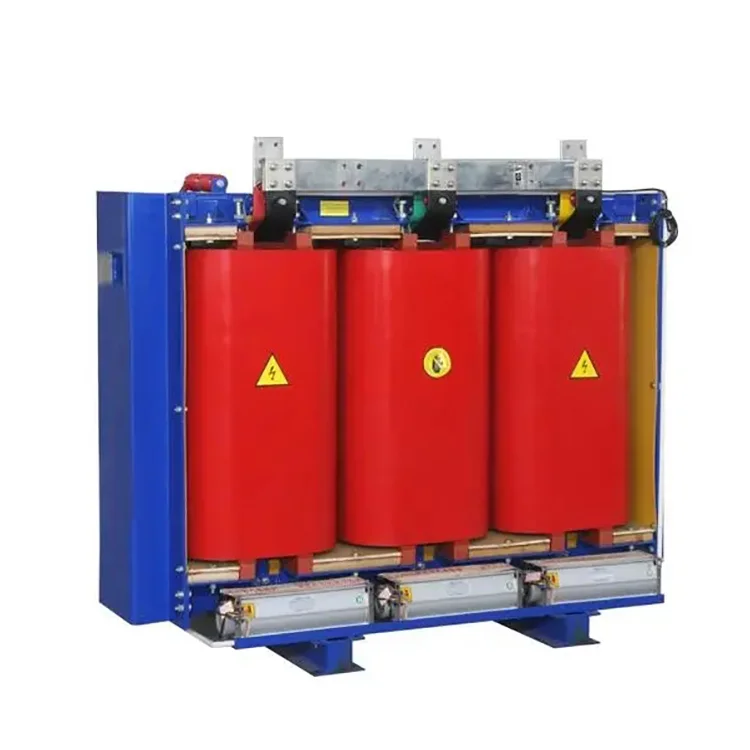

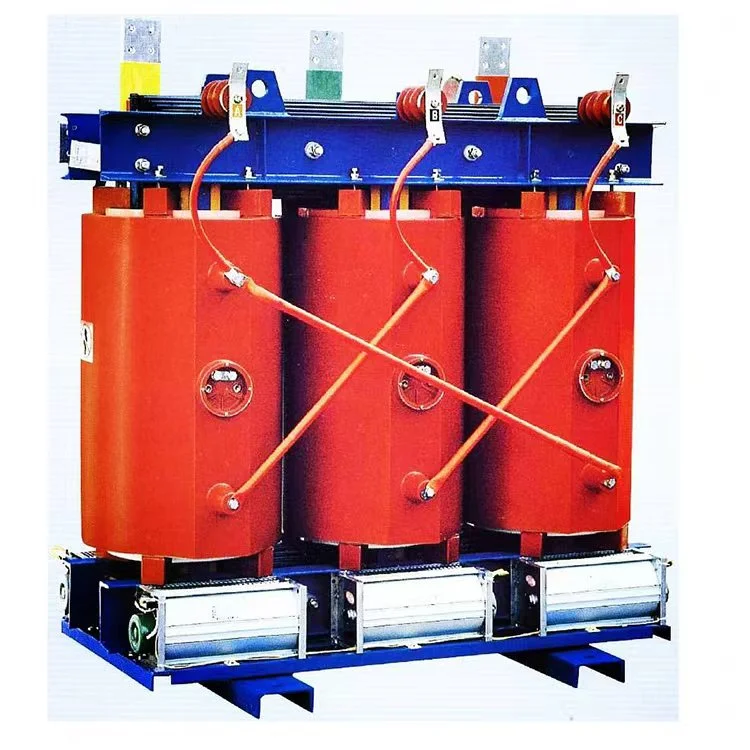

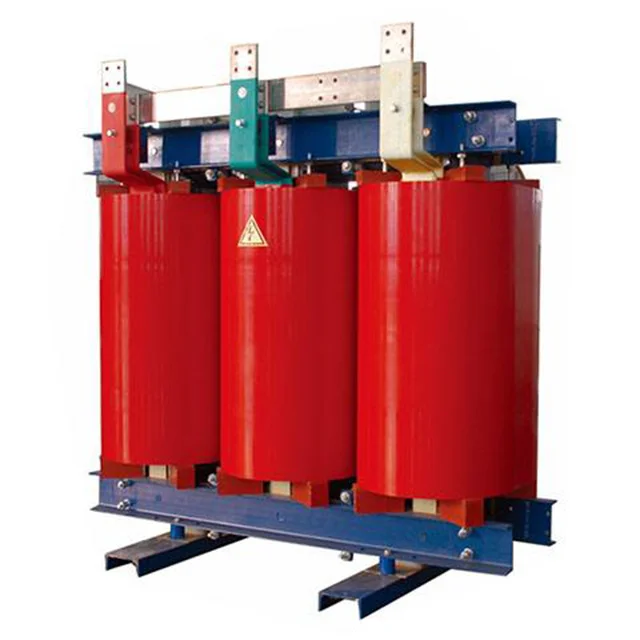

Transformador de potência tipo seco SCB9 1600 KVA 10kV

O princípio de funcionamento de um transformador de potência tipo seco SCB9 1600 kVA 10kV é baseado na lei da indução eletromagnética. Quando uma corrente alternada flui através do enrolamento primário do transformador, ela gera um campo magnético variável no núcleo de ferro. De acordo com a lei da indução eletromagnética de Faraday, esse campo magnético variável induz uma força eletromotriz (EMF) no enrolamento secundário, fazendo assim a conversão de tensão. Especificamente:

A corrente do enrolamento primário gera um campo magnético: À medida que a corrente flui através do enrolamento primário, ela produz um campo magnético alternado, que cria um fluxo magnético dentro do núcleo de ferro.

O fluxo magnético induz tensão no enrolamento secundário: Este fluxo magnético é transferido para o enrolamento secundário através do núcleo de ferro, gerando uma força eletromotriz no enrolamento secundário, que por sua vez produz uma tensão de saída.

Conversão de tensão: Ao ajustar a relação de espiras entre os enrolamentos primário e secundário, diferentes conversões de tensão podem ser alcançadas. Em um transformador de potência do tipo seco SCB9 1600 kVA 10kV, a relação de espiras é fixa. O projetista determinará uma relação de espiras apropriada com base na capacidade e na tensão primária.

Princípio de dissipação de calor: Como o transformador de potência do tipo seco SCB9 1600 kVA 10kV não usa óleo como meio de resfriamento, eles dependem da circulação de ar para dissipar o calor dos enrolamentos e do núcleo de ferro. Por esse motivo, os transformadores de potência do tipo seco SCB9 1600 kVA 10kV são geralmente projetados com aberturas de ventilação e aletas de resfriamento, permitindo a dissipação de calor por meio da convecção natural do ar.

Parâmetros do produto:

Serviço pós-venda do produto

Nos 20 anos de experiência na fabricação de transformadores na Wenzhou Xifa Electrical Equipment Co., Ltd., não tivemos um único caso de pós-venda causado por problemas de qualidade. Contanto que o transformador opere em condições normais de carga, sua vida útil é de 25 a 30 anos

Sob a condição de não haver sobrecarga de longo prazo, nosso transformador de potência tipo seco SCB9 1600 kVA 10kV tem um período de garantia de 2 anos. Se ocorrer alguma situação anormal com o transformador, nossos engenheiros também estarão disponíveis 24 horas por dia, 7 dias por semana, para fornecer serviços de orientação on-line.

Equipamento de produção

Produto Semi Acabado

Gabinete de Proteção IP21

Núcleo do Transformador

Enrolamento do transformador

Centro de testes

Oficina de enrolamento
