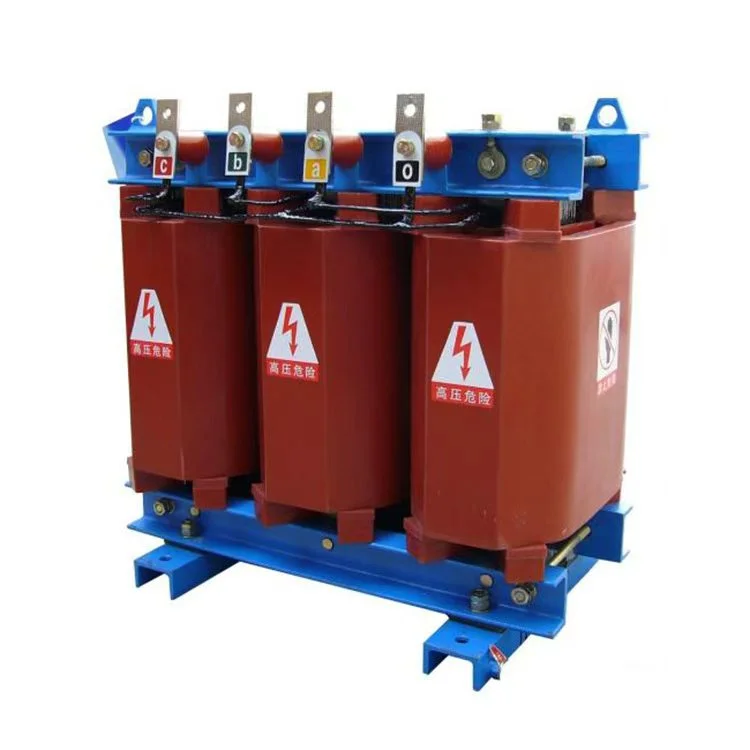

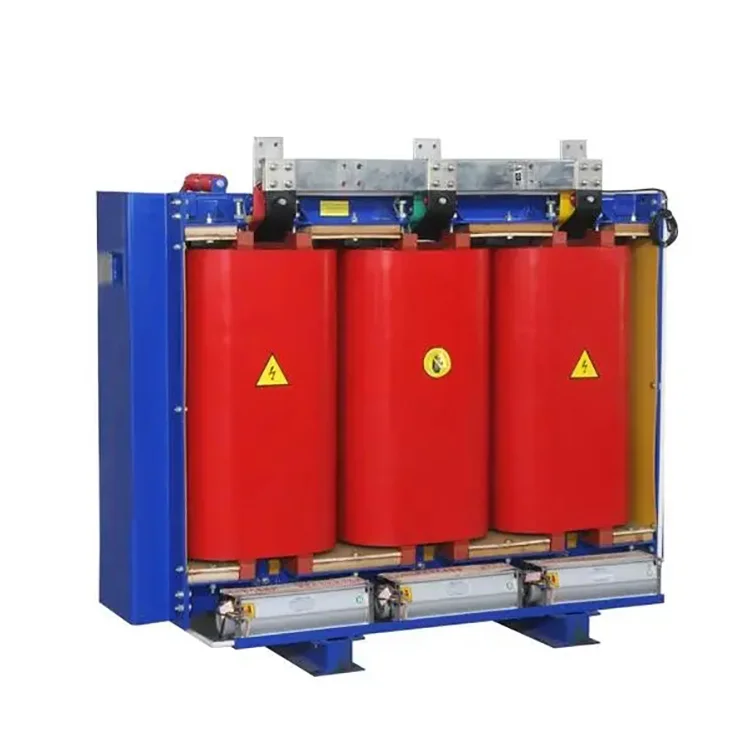

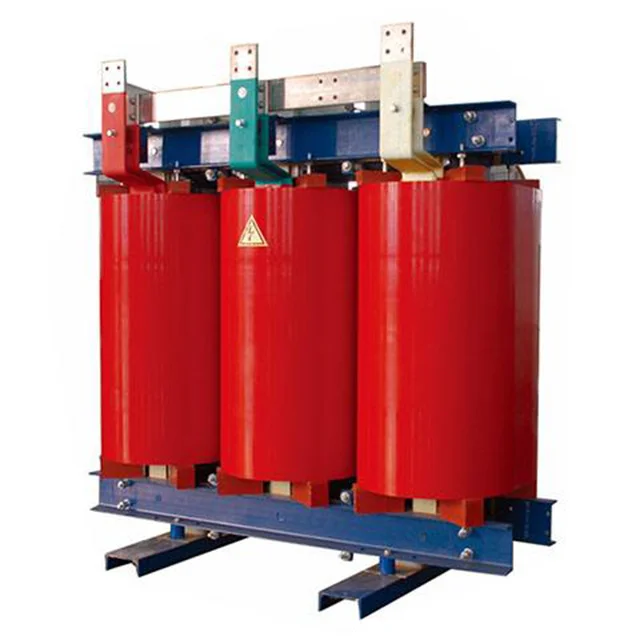

Transformador seco sem ferida de alumínio de 2.000 KVA

Embora o cobre seja um padrão, o enrolamento de alumínio oferece vantagens distintas: É econômico: reduz o custo do material sem sacrificar o desempenho dos ciclos de trabalho padrão. O preço de um transformador de alumínio é 2 a 3 vezes menor do que o de um transformador de cobre.
Excelente condutividade: o design de seção transversal otimizado garante baixas perdas de I²R. peso mais leve: mais fácil de manusear e instalar em comparação com equivalentes de cobre. Podemos projetar o transformador seco enrolado em alumínio de 2.000 kVA de acordo com os requisitos de perda do cliente. Além disso, para países em regiões desérticas, temos um projeto especializado de dissipação de calor e obtivemos uma patente para ele.

Um transformador seco enrolado em alumínio de 2.000 kVA é um dispositivo elétrico estacionário que transfere energia elétrica sem usar quaisquer refrigerantes líquidos, como óleo ou silicone. Em vez disso, ele depende da circulação de ar e de materiais de isolamento sólidos de alta temperatura para resfriamento e proteção. Sem peças móveis, proporciona uma operação silenciosa, confiável e de baixa manutenção.

Como não emite gases e não necessita de câmaras à prova de fogo, é ideal para uso em hospitais, escolas, fábricas e fábricas de produtos químicos. O transformador seco enrolado em alumínio de 2.000 kVA é um dispositivo de isolamento resfriado a ar que utiliza fluxo de ar natural ou forçado para manter temperaturas operacionais seguras para os enrolamentos e o núcleo.



A instalação adequada e as práticas de segurança são essenciais para garantir o desempenho e a confiabilidade a longo prazo do transformador seco enrolado em alumínio de 2.000 kVA. Como esses transformadores dependem de resfriamento a ar e possuem enrolamentos ou dutos de ventilação expostos, seguir os procedimentos corretos de instalação ajuda a evitar superaquecimento, falhas elétricas e estresse mecânico.



Instale em uma superfície sólida e sem vibrações O transformador deve ser colocado sobre uma base robusta e nivelada, capaz de suportar todo o seu peso. A vibração pode causar terminais soltos, ruído e estresse mecânico nos enrolamentos. Portanto, é melhor isolar o transformador de máquinas pesadas ou equipamentos rotativos.



Mantenha espaço de ventilação adequado Deixe pelo menos 30 centímetros (ou mais, conforme especificado pelo fabricante) de espaço livre em todos os lados para garantir um fluxo de ar desimpedido. O espaçamento adequado promove resfriamento eficaz, reduz pontos quentes e prolonga a vida útil do isolamento do transformador seco enrolado em alumínio de 2.000 kVA. Evite instalar a unidade em cantos apertados ou perto de fontes de calor.



Use conduítes flexíveis para evitar tensão terminal Conduítes ou buchas flexíveis devem ser usados ao conectar cabos aos terminais. Isto evita tensões mecânicas nos terminais causadas por vibração, expansão ou movimento do cabo, garantindo conexões elétricas seguras e uma vida útil mais longa.



Aterre adequadamente o núcleo e o gabinete O aterramento correto do invólucro metálico e do núcleo do transformador é essencial para a segurança. Previne choques elétricos, reduz o risco de quebra do isolamento e garante que as correntes de falha sejam direcionadas com segurança para a terra.



Mantenha longe de vapores corrosivos e umidade Instale o transformador em local limpo e seco. A exposição a produtos químicos, sal ou umidade pode danificar o isolamento, corroer os terminais e causar descarga parcial ou falhas de rastreamento. Em ambientes úmidos, considere tipos de resina selada ou fundida.



Limpe regularmente os filtros do ventilador e verifique o fluxo de ar Para unidades refrigeradas a ar forçado, inspecione e limpe regularmente os filtros do ventilador. O fluxo de ar bloqueado pode causar superaquecimento e perda de eficiência. Certifique-se de que todos os ventiladores estejam funcionando corretamente e que as vias de ventilação permaneçam desobstruídas.

Parâmetros do produto:

Nome	Transformador seco enrolado em alumínio de 2.000 kVA
Capacidade nominal	2.000 kva
Tensão primária	10KV/33KV/personalizado
Tensão secundária	0,4/0,415 kV
Material de isolamento	Resina fundida
Grupo de vetores	Dyn11 Yyn0
Perda sem carga (P0)	personalizado
Perda de carga (Pk) @ 120°C	personalizado
Tensão de Impedância (Reino Unido)	6%
Classe de isolamento	CLASSE F ou H
Método de resfriamento	ONAF ONAF

Equipamento de produção

Produto Semi Acabado

Centro de testes

Oficina de enrolamento
