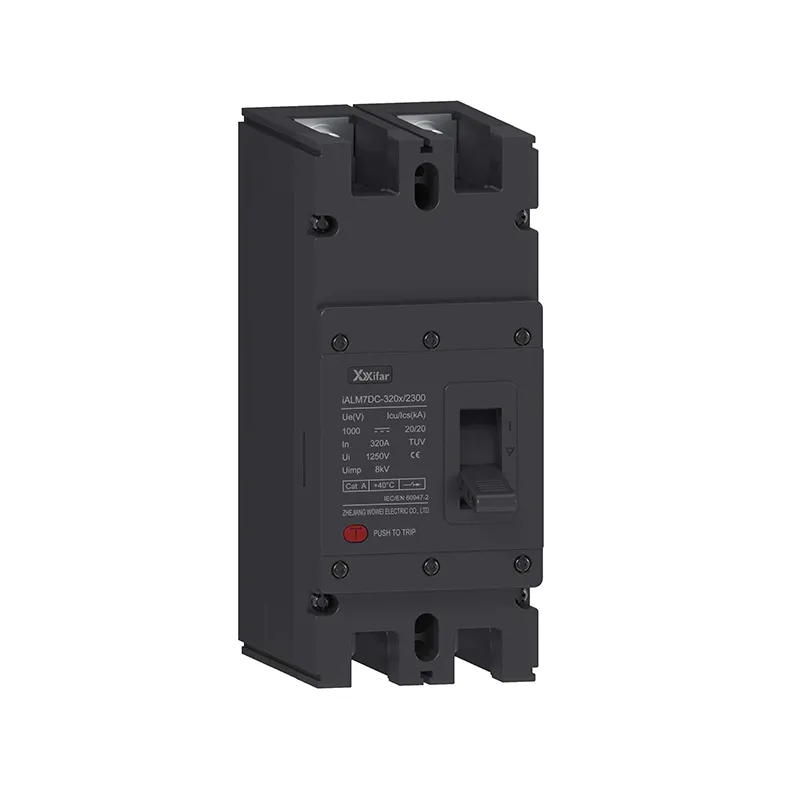

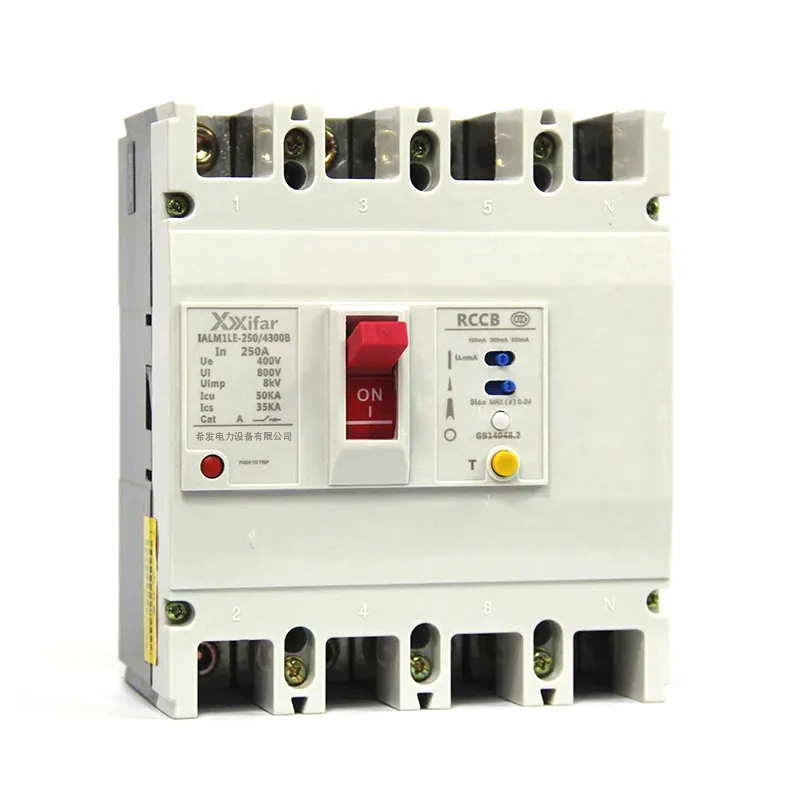

2p 100a tpn mccb com proteção RCD é um disjuntor em caixa moldada de 100A de 2 pólos ou quatro pólos com dispositivo de corrente residual. Ele poderia detectar o desequilíbrio da corrente de trabalho para cortar a fonte de alimentação em milissegundos quando a superfície do equipamento elétrico estiver eletrificada.
O mccb 2p 100a com proteção RCD é amplamente aplicado em eletricidade monofásica, como circuito residencial e comercial, circuito de iluminação e eletricidade de pequena capacidade. Além disso, 2p significa um pólo para fio energizado e outro para fio neutro.
O mccb TPN com proteção RCD serve em sistema trifásico de quatro fios. Obviamente, ele foi projetado para sistemas industriais, lado de saída do inversor fotovoltaico e outras cargas pesadas. Compare com o mccb 3P, o mccb TPN com proteção RCD pode desligar a linha neutra com linha viva trifásica para fornecer um ambiente de trabalho mais seguro.
|
Corrente nominal (A) |
100A |
|
Tensão nominal de trabalho Ue (V) |
400V (trifásico), 230V (monofásico) |
|
Tensão nominal de isolamento Ui (V) |
1000 V |
|
Capacidade de interrupção de curto-circuito de serviço Icu |
35kA/50kA |
|
Corrente operacional de fuga IΔn |
30mA (proteção pessoal) 100mA (à prova de fogo) 300mA (proteção do sistema) |
|
Tempo de ação |
≤300ms/≤30ms |
|
Subtensão Tensão de operação (V) |
165 ± 5% para uma fase |
|
Sobretensão Tensão de operação (V) |
275 ± 5% para uma fase |
|
Tensão de operação de falha de fase (V) |
Padrão 120 ± 5% |
| Modo de produto | Pólo | Dimensão | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
Q1: O que significa “100A MCCB com proteção RCD”?
Refere-se a um disjuntor em caixa moldada classificado em 100A que combina proteção padrão contra sobrecorrente e curto-circuito com um dispositivo de corrente residual. Em termos simples, protege contra curto-circuito, sobrecarga e falhas de fuga à terra.
Q2: Qual é a diferença entre 2P e TPN em MCCB com proteção RCD?
Um MCCB 2P é projetado para sistemas monofásicos, onde alterna fase e neutro.
O TPN é usado em sistemas trifásicos de quatro fios, onde todas as três fases e o neutro podem ser isolados. A escolha depende do tipo de sistema de distribuição de energia.
Q3: Qual é o benefício de ter proteção RCD em um MCCB 100A?
A função RCD detecta corrente de fuga para a terra e desconecta o circuito em milissegundos. Proporciona segurança adicional contra choques eléctricos e reduz o risco de incêndios eléctricos causados por falhas de isolamento ou falhas de ligação à terra.
