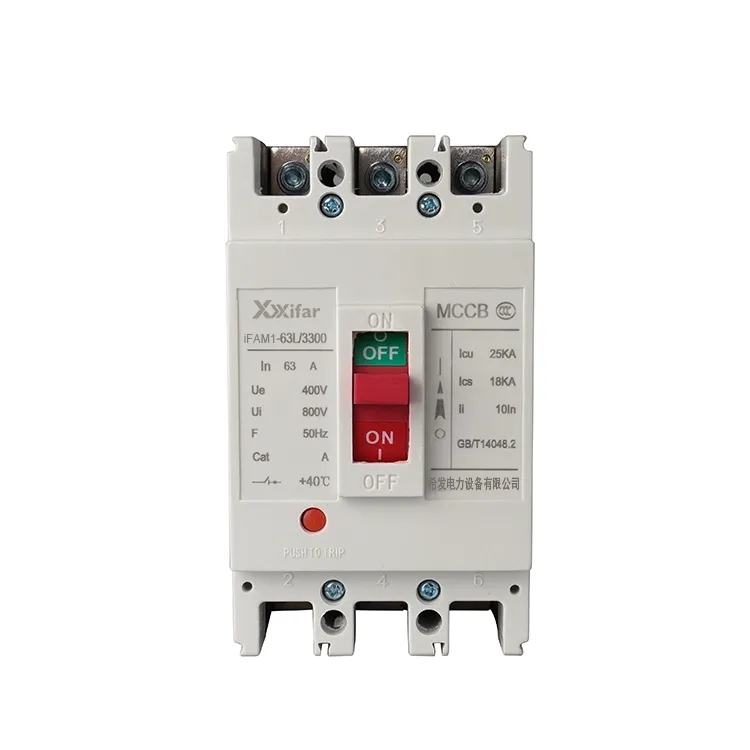

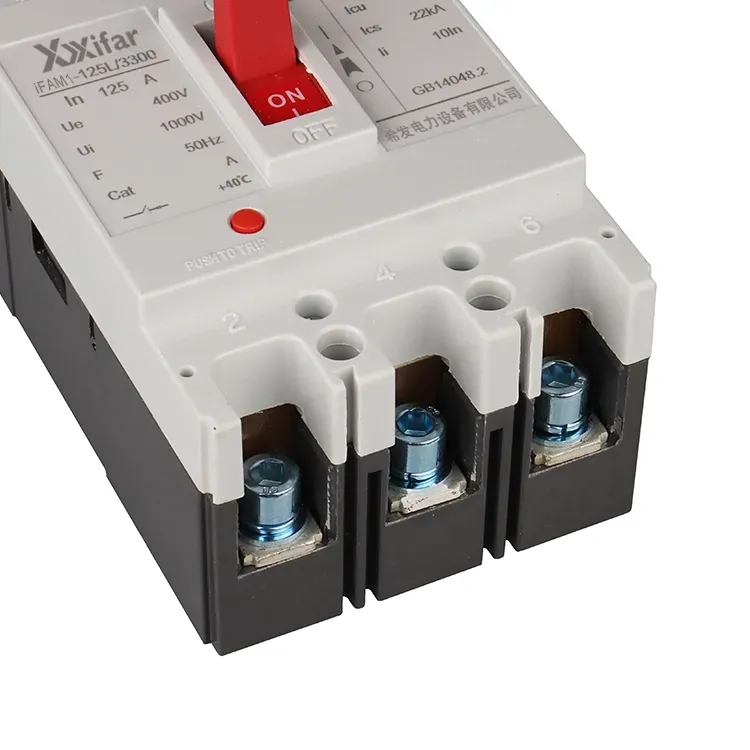

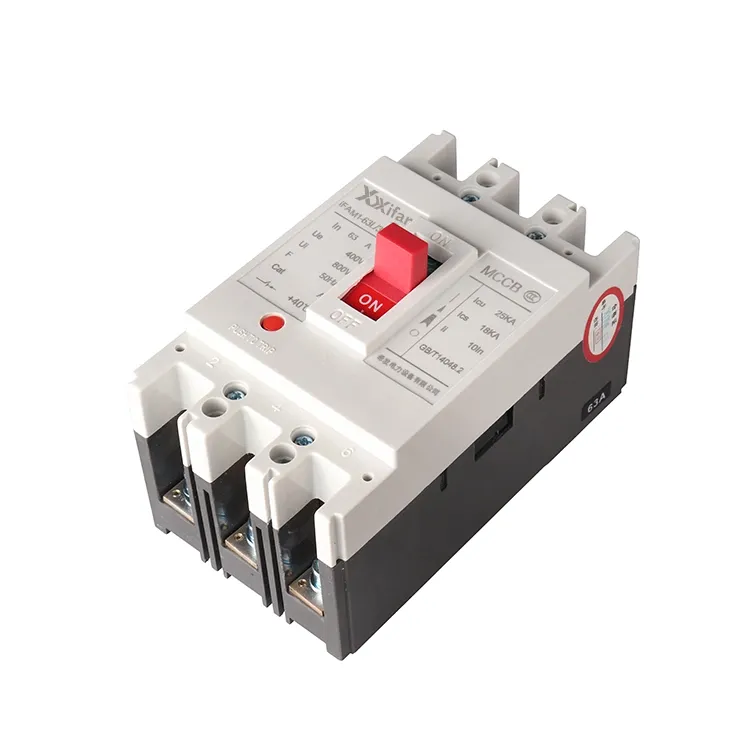

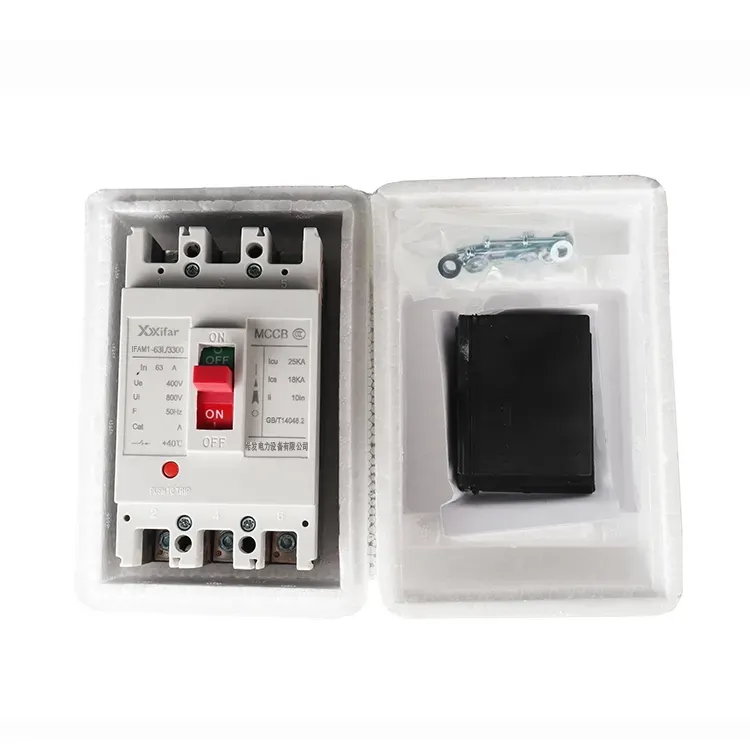

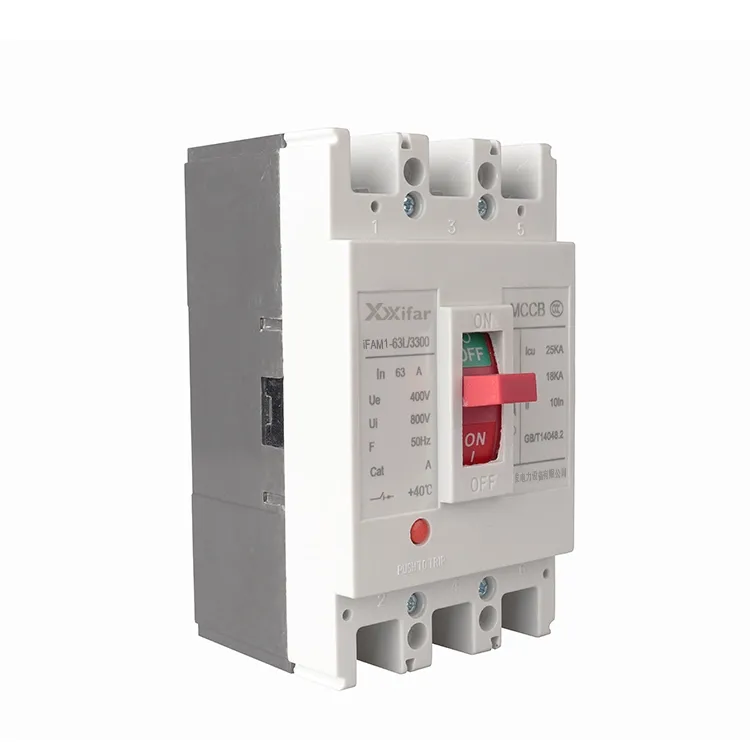

disjuntor em caixa moldada 63a 3p

Princípios de operação dos disjuntores em caixa moldada 63a 3p

(1) Detecção e interrupção de corrente

Dentro do disjuntor em caixa moldada 63a 3p, um elemento sensor monitora a corrente que flui através do circuito. Quando a corrente sobe acima de um nível predefinido, ela gera uma força magnética que aciona o mecanismo de disparo. Faz com que os contatos abram rapidamente e interrompam o circuito, baseado no princípio da ação eletromagnética.

(2) Proteção térmica

Sob condições de sobrecarga, o elemento térmico de um disjuntor em caixa moldada 63a 3p aquece. Uma tira bimetálica dobra à medida que a temperatura aumenta, o que por sua vez libera o mecanismo de disparo e desconecta o circuito principal. Isto evita o superaquecimento e reduz o risco de incêndio causado por sobrecorrente prolongada.

(3) Subtensão e disparo de derivação

Quando a tensão de alimentação cai abaixo de um determinado nível, a armadura na liberação de subtensão cai, acionando o mecanismo de disparo e abrindo o circuito. Além disso, quando o dispositivo de disparo shunt é energizado, sua armadura é acionada e também aciona o mesmo mecanismo de disparo, desconectando o circuito principal.

Principais funções dos disjuntores em caixa moldada 63a 3p

(1) Proteção contra curto-circuito

No caso de um curto-circuito, a corrente aumenta acentuadamente para um valor muito elevado. O disjuntor em caixa moldada 63a 3p responde quase instantaneamente, o que abre o circuito para proteger o equipamento contra estresse elétrico severo.

(2) Proteção contra sobrecarga

Se a corrente de carga exceder o valor nominal por um período de tempo, o disjuntor em caixa moldada 63a 3p desarmará automaticamente. Ajuda a evitar superaquecimento e danos à fiação e aos equipamentos conectados.

(3) Desconexão automática

Sempre que ocorre uma falha, o disjuntor em caixa moldada 63a 3p pode cortar a fonte de alimentação sem intervenção manual. Além disso, a função desempenha um papel importante na proteção do equipamento e do pessoal dentro do sistema elétrico.

Parâmetro do disjuntor em caixa moldada 63a 3p:

A diferença entre um disjuntor em caixa moldada 63a 3p e disjuntores miniatura

1. Capacidade de interrupção de curto-circuito:

Há uma clara diferença na capacidade de interrupção de falhas. Os disjuntores em caixa moldada 63a 3p normalmente oferecem uma capacidade de interrupção final de cerca de 36kA a 120kA a 400V, enquanto os disjuntores miniatura 63a 3p são geralmente classificados na faixa de 6kA a 10kA.

2. Ajustabilidade das características de proteção:

Com um MCCB 63a 3p, a proteção contra sobrecarga e curto-circuito pode ser definida de forma independente, e os valores de desarme podem ser ajustados manualmente. Unidades de disparo eletrônicas podem até fornecer proteção em vários estágios. Por outro lado, um MCB 63a 3p possui características de proteção fixas, que usam um mecanismo termomagnético combinado com curvas B, C ou D padrão que não podem ser ajustadas.

3. Instalação e resistência mecânica:

Os disjuntores em caixa moldada 63a 3p geralmente são montados com parafusos para garantir uma conexão mais segura. Isso os torna adequados para aplicações de corrente mais alta e ambientes com vibração. Os MCBs 63a 3p, por outro lado, são projetados para instalação rápida em trilhos DIN padrão de 35 mm, o que é conveniente, mas oferece menos robustez mecânica.

4. Aplicações típicas:

63a 3p MCCBs são amplamente utilizados em sistemas de distribuição de energia industrial, proteção de motores e circuitos de alimentação em níveis secundários ou terciários. No entanto, os MCBs 63A 3P destinam-se principalmente a circuitos de distribuição final, como iluminação e tomadas em instalações residenciais ou comerciais.
