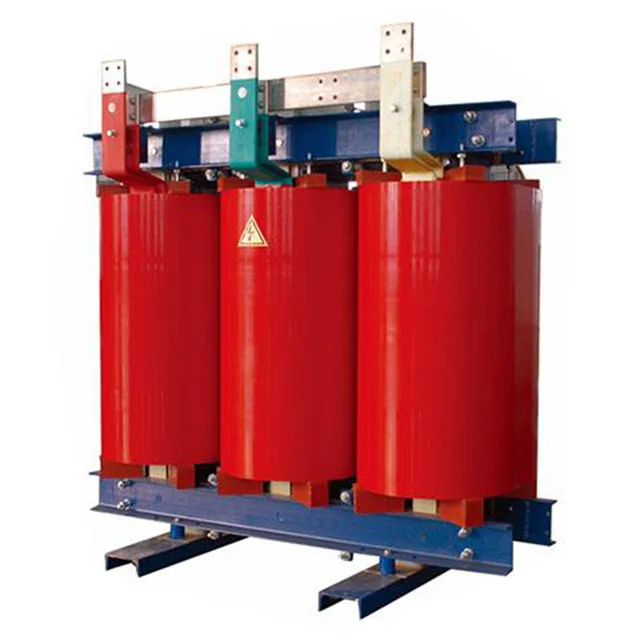

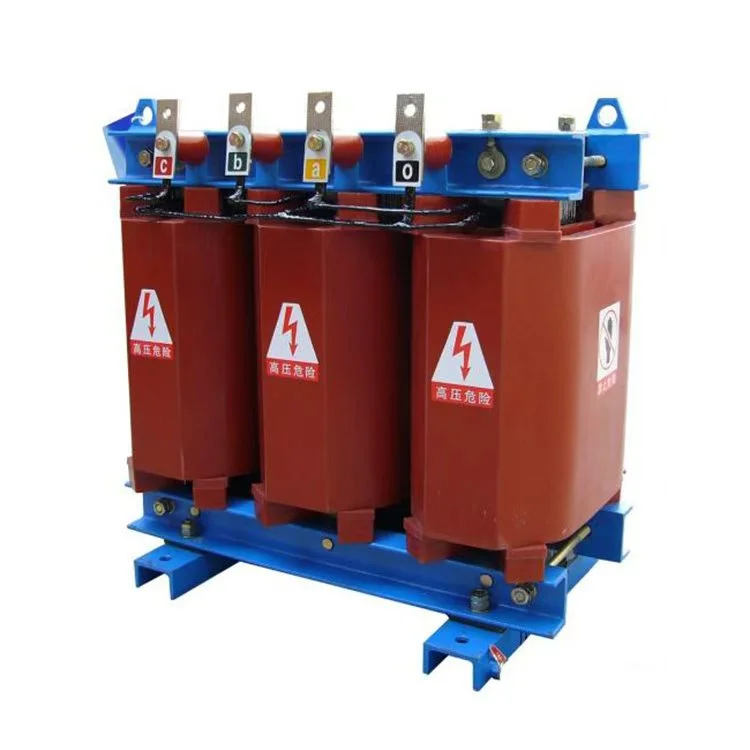

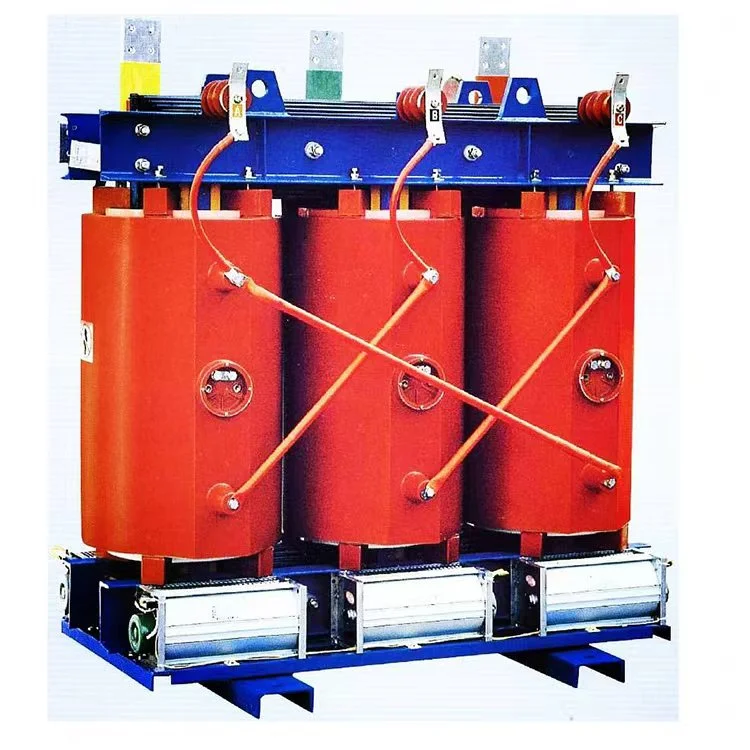

Tipo seco transformador abaixador de cobre de 160 KVA 6.6kV 440V

O método de fiação do transformador abaixador tipo seco de cobre 160 kVA 6,6 kV 440 V

Faça um curto-circuito nos terminais de entrada e saída do transformador e, em seguida, use um megôhmetro para testar a resistência de isolamento entre os terminais em curto e o fio terra. Ao usar um megôhmetro de 1000 V, o valor da resistência deve ser superior a 2 MΩ.

A seção transversal dos cabos de alimentação de entrada e saída deve atender aos requisitos de classificação atuais. Recomenda-se configurar a densidade de corrente em 2–2,5 A por mm².

Conecte os fios de alimentação trifásicos de entrada e saída de acordo com as cores do barramento no bloco terminal do transformador: amarelo à fase A, verde à fase B e vermelho à fase C. O fio neutro deve ser conectado ao terminal neutro do transformador abaixador tipo seco de cobre 160 kVA 6,6 kV 440 V. O fio terra deve ser conectado ao gabinete do transformador. Verifique a fiação de entrada e saída para garantir que esteja correta.

Primeiro, energize o transformador abaixador de cobre de 160 kVA 6,6 kV 440 V tipo seco sob condições sem carga, observe e meça se as tensões de entrada e saída atendem aos requisitos. Ao mesmo tempo, verifique se há quaisquer condições anormais dentro da unidade, como ruídos incomuns, arcos, cheiros estranhos, etc. Se for encontrada alguma anormalidade, desconecte imediatamente a fonte de alimentação de entrada.

Depois que o teste sem carga for concluído e tudo estiver normal, a carga poderá ser conectada.

Parâmetros do produto:

Perguntas frequentes sobre transformador abaixador tipo seco de cobre 160 kVA 6,6 kV 440 V

P: Este transformador pode operar em 60 Hz?

R: Sim. Ele pode ser projetado para frequência dupla de 50/60 Hz. Por favor, informe-nos no pedido.

P: O enrolamento de cobre ou alumínio é melhor para 160 kVA?

R: O cobre oferece perdas menores e tamanho menor, mas custo mais alto. O alumínio é econômico. Recomendamos cobre para ciclos contínuos de alta carga.

P: Qual é a altitude máxima para projeto padrão?

R: 1.000m acima do nível do mar. Para altitudes mais elevadas (por exemplo, 2.000 m), aplica-se a redução de potência. Contate nossos engenheiros.

P: Quanto tempo é o prazo de entrega?

R: Unidade padrão não personalizada: 15–20 dias úteis. Com torneiras/gabinetes personalizados: 25–30 dias.

Equipamento de produção

Produto Semi Acabado

Gabinete de Proteção IP21

Núcleo do Transformador

Enrolamento do transformador

Centro de testes

Oficina de enrolamento
