Na atual infraestrutura elétrica em rápida evolução, garantir uma distribuição de energia segura, confiável e eficiente é mais crítico do que nunca. OChave seccionadora de carga (LBS)desempenha um papel fundamental em redes de média tensão (MT), permitindo comutação de carga, isolamento e seccionamento de circuitos elétricos. Este guia detalhado explora por que uma chave seccionadora sob carga LBS é essencial para sistemas modernos de distribuição de energia, abrangendo seus princípios de funcionamento, componentes principais, tipos, aplicações, vantagens, padrões e critérios de seleção.

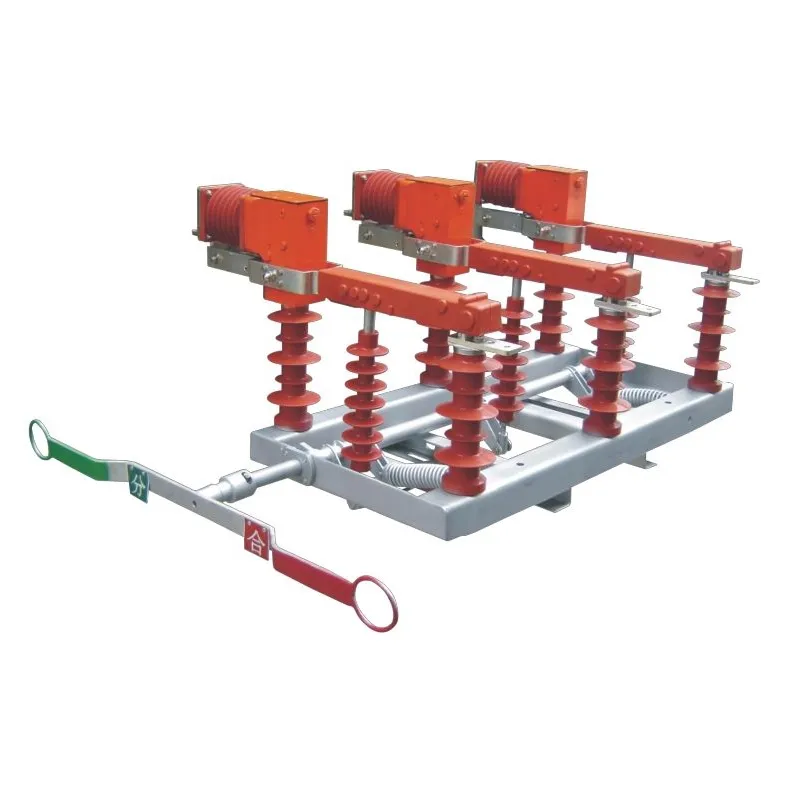

A Chave seccionadora de carga (LBS)é um dispositivo de comutação mecânico projetado para estabelecer, transportar e interromper correntes sob condições normais de carga em sistemas de energia de média tensão. Ao contrário dos isoladores simples, um LBS pode interromper a corrente de carga com segurança, sem causar arcos prejudiciais ou instabilidade do sistema.
Normalmente classificadas de 1kV a 36kV, as chaves seccionadoras de carga são amplamente utilizadas em unidades principais de anel (RMUs), subestações e painéis de distribuição industrial. Fabricantes comoXiFaprojete produtos LBS para atender aos padrões internacionais, garantindo ao mesmo tempo um design compacto, segurança operacional e longa vida útil.
O princípio de funcionamento de uma chave seccionadora sob carga gira em torno da extinção controlada do arco. Quando a chave abre sob carga, um arco é formado entre os contatos. Este arco é rapidamente extinto usando meios especializados como:
Ao controlar o arco, o LBS garante uma desconexão segura sem danificar o equipamento ou colocar os operadores em perigo. Esta capacidade torna-o indispensável em redes modernas de distribuição de energia onde a continuidade operacional e a segurança são fundamentais.
| Componente | Função |
|---|---|
| Contatos fixos e móveis | Transportar e interromper a corrente de carga |
| Câmara de extinção de arco | Suprime arcos elétricos durante a comutação |
| Mecanismo Operacional | Controle manual ou motorizado da ação do interruptor |
| Meio Isolante | Garante rigidez dielétrica e segurança |
| Gabinete | Protege os componentes internos do meio ambiente |
Os sistemas modernos de distribuição de energia exigem flexibilidade, segurança e confiabilidade. A chave seccionadora sob carga LBS atende a esses requisitos de diversas maneiras críticas:
Em redes inteligentes e redes de energia urbanas, as unidades LBS fornecidas por fabricantes confiáveis comoXiFaajudar as concessionárias a obter maior eficiência operacional e, ao mesmo tempo, atender à conformidade regulatória.
| Recurso | Chave seccionadora de carga | Disjuntor |
|---|---|---|
| Corrente de carga de interrupção | Sim | Sim |
| Corrente de falha de interrupção | Não | Sim |
| Custo | Mais baixo | Mais alto |
| Aplicação Típica | Seccionalização e isolamento | Proteção contra falhas |
Para configurações detalhadas do produto e casos de aplicação, você pode consultar as soluções Load Break Switch LBS fornecidas pela XiFa.
Não. Uma chave seccionadora de carga foi projetada apenas para interrupção da corrente de carga e deve ser usada com dispositivos de proteção.
Com operação adequada, os produtos LBS de alta qualidade podem exceder 20 anos de vida útil.
Os designs modernos minimizam o vazamento de gás, mas as alternativas de vácuo são cada vez mais preferidas.
OChave seccionadora de carga LBSé um componente indispensável em sistemas modernos de distribuição de energia, equilibrando segurança, eficiência e custo-benefício. Ao compreender a sua função, tipos e aplicações, as partes interessadas podem tomar decisões informadas que melhoram a fiabilidade da rede.
Se você está procurando soluções de chave seccionadora de alto desempenho e em conformidade com os padrões,XiFaoferece uma gama abrangente de produtos adaptados às necessidades globais de distribuição de energia.
Para consultoria técnica, soluções customizadas ou cotações competitivas, sinta-se à vontade paraContate-noshoje e deixe nossos especialistas apoiarem seu próximo projeto de energia.
