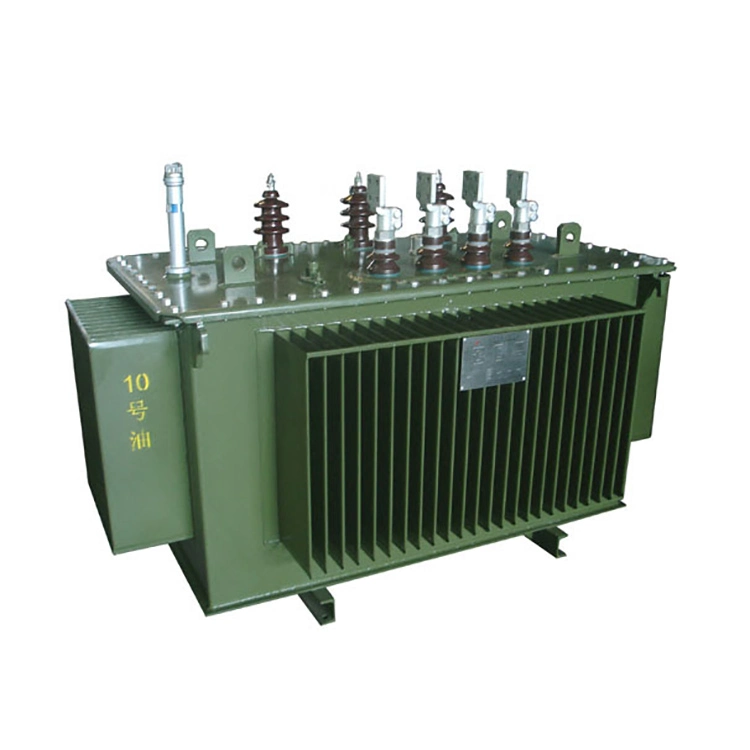

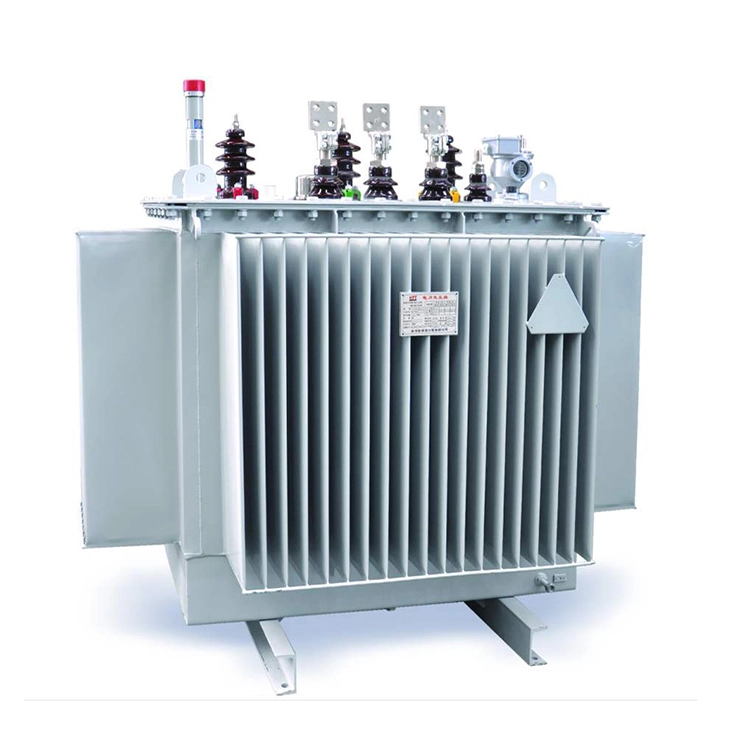

Distribuição de 100 Kva Transformadores de pólo de 13,8 Kv

Este transformador de distribuição de 100 kva e pólo de 13,8 kv tem uma capacidade nominal de 100 kVA. A tensão do lado primário é 13800V (em conexão delta) e a tensão do lado secundário pode ser 120/240V, 240/480V ou outra tensão personalizada. Este transformador pode ser conectado a um sistema de rede elétrica trifásico para fornecer energia de baixa tensão ao sistema de distribuição.

Usando buchas de porcelana de alta tensão, o lado primário do transformador de pólo de 13,8 kv de distribuição de 100 kva tem buchas duplas e o lado secundário tem três buchas. O transformador de distribuição aérea utiliza enrolamentos de cobre e núcleos de aço silício orientados, consistindo de uma bobina e dois anéis de núcleo de ferro. Os terminais estanhados no lado primário e no lado secundário podem ser conectados a condutores de cobre ou alumínio.

Como um transformador de distribuição profissional, os transformadores de pólo de distribuição de 100 Kva e 13,8 Kv adotam um design de núcleo de bobina com economia de energia, que não apenas garante a estabilidade da operação, mas também reduz efetivamente o consumo de energia. Fabricado com tecnologia avançada, este transformador de distribuição tipo pólo garante confiabilidade de longo prazo e longa vida útil.

Cada dispositivo passou por rigorosos testes de aceitação abrangentes e mantivemos um registro de taxa de falha zero por mais de 10 anos. Enquanto isso, o transformador de pólo de distribuição de 100 kva e 13,8 kv está em conformidade com IEC, ANSI e outros padrões internacionais importantes, garantindo compatibilidade com sistemas de rede elétrica globais.

Parâmetro técnico:

P: Para um transformador de pólo de distribuição de 100 kva e 13,8 kv, ao selecionar o modelo e realizar a instalação, como devem ser determinadas as configurações específicas de fusíveis, pára-raios e proteção de aterramento para atender aos requisitos de confiabilidade das redes elétricas de áreas rurais ou remotas?

UM:

1. O fusível é selecionado com base em 2 a 2,5 vezes a corrente nominal do lado de alta tensão do transformador de distribuição de 100 kva e pólo de 13,8 kv (aproximadamente 7,25 A). Recomenda-se usar um fusível de saída de 15 a 20 A para evitar de forma confiável a corrente de surto de excitação durante a operação de fechamento (geralmente 8 a 12 vezes a corrente nominal, com duração de 0,1 segundos), garantindo ao mesmo tempo que o transformador possa derreter e isolar rapidamente em caso de curto-circuito ou sobrecarga dentro do transformador.

2. O pára-raios é selecionado como um tipo de óxido de zinco sem intervalo (MOV) com uma tensão nominal de 15 kV ou 18 kV, instalado no lado de alta tensão entre o fusível e a bucha do transformador de pólo de 13,8 kv de distribuição de 100 kva.

3. Seu terminal de aterramento é conectado diretamente ao terminal de aterramento da carcaça do transformador para absorver descargas atmosféricas ou sobretensões operacionais e limitar a tensão residual. A proteção de aterramento requer que o ponto neutro do transformador de distribuição de 100 kva e pólo de 13,8 kv seja aterrado diretamente (dependendo do tipo de aterramento do sistema, como TN C ou TN S), e os terminais de aterramento da caixa e do pára-raios compartilhem um único eletrodo de aterramento. A resistência de aterramento da frequência de energia não deve exceder 10Ω em redes elétricas rurais ou 4Ω em áreas urbanas e de alta confiabilidade, conseguindo assim a descarga segura da corrente de falha e a proteção de pessoal e equipamentos.

A configuração coordenada desses três elementos pode atender aos requisitos de proteção contra sobrecorrente, sobretensão e falha de aterramento do transformador montado em poste.
