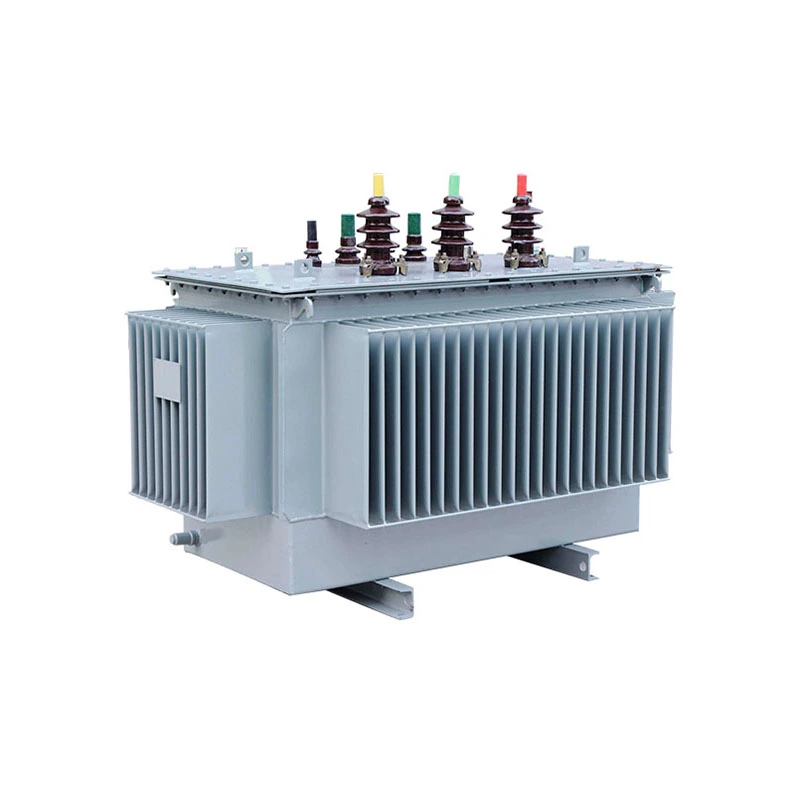

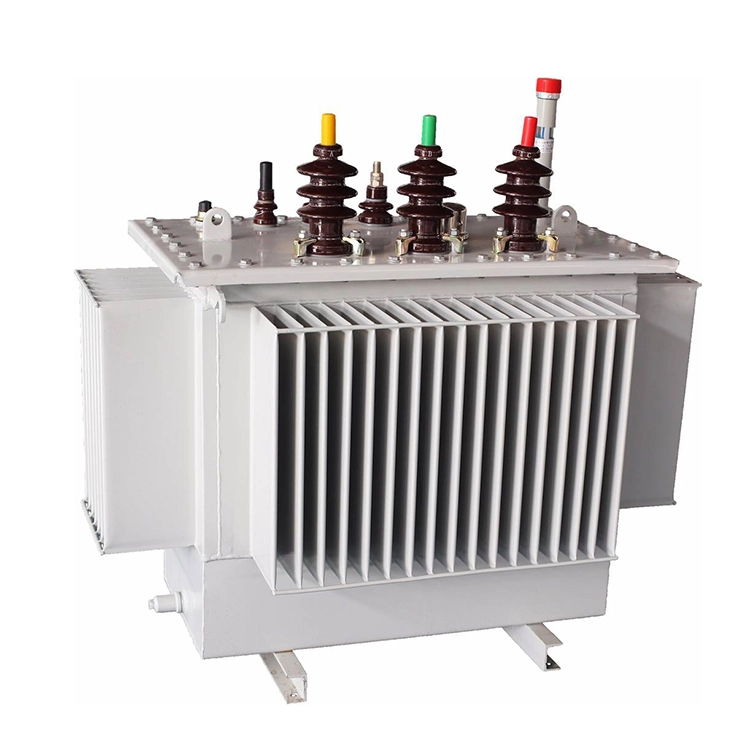

Transformador de distribuição montado em poste 200kva

Este transformador de distribuição montado em poste de 200kva adota principalmente um design trifásico. As combinações convencionais de tensão nominal incluem 10/0,4kV, 11/0,4kV, 11/0,433kV, 22/0,433kV, 33/0,4kV, etc., cobrindo várias opções adequadas para diferentes redes de energia regionais. O equipamento é equipado de série com regulação de tensão não excitada, com faixa de regulação de tensão de ±5% ou ±2×2,5%. O grupo de conexão pode ser selecionado como Dyn11 ou Yyn0.

Sob condições de 50 Hz, a corrente nominal no lado de alta tensão de 10 kV é de aproximadamente 11,55 A, no lado de alta tensão de 11 kV é de aproximadamente 10,50 A e a corrente nominal no lado de baixa tensão de 0,4 kV é de aproximadamente 288,68 A. A impedância de curto-circuito convencional é de 4%. Ao mesmo tempo, pode ser personalizado de acordo com os requisitos do usuário para tensão, grupo de conexão, etc. A eficiência energética pode ser selecionada entre produtos da série de perda comum, baixa perda e liga amorfa.

Parâmetro técnico:

Vantagens:

Há alguma diferença entre o transformador de distribuição montado em poste de 200kva e o tipo montado em bloco?

1. O transformador de distribuição montado em poste de 200kva é fixado no poste, a uma certa altura acima do solo. Não ocupa recursos terrestres valiosos e tem pouco impacto no espaço terrestre. O transformador montado em bloco é colocado sobre uma base de concreto, o que requer uma determinada área.

2.Por estar suspenso no ar, é menos provável que pessoas e animais entrem em contato com ele, tornando-o relativamente mais seguro. Porém, mesmo assim, não há necessidade de ficar muito nervoso ao passar. Manter uma distância normal é suficiente. O transformador montado em bloco é instalado de maneira relativamente oculta.

3. Cada transformador tem uma faixa limitada de fonte de alimentação, normalmente variando de 5 kVA a 167 kVA. É usado principalmente para fornecer energia a um pequeno número de usuários em uma única linha. No entanto, o transformador montado em bloco tem uma capacidade relativamente maior, variando de 75 kVA a 3.000 kVA.

4.Em comparação com o equipamento enterrado no subsolo, este método de instalação aérea tem custos de material mais baixos e dificuldade de construção. É uma solução de fonte de alimentação muito econômica e prática.

5.O transformador de distribuição montado em poste de 200kva geralmente é um tanque de óleo cilíndrico, preenchido com óleo de resfriamento para isolamento e dissipação de calor. A parte superior é o terminal de conexão de alta tensão e a parte inferior é o terminal de conexão de baixa tensão. O design é muito compacto. Para garantir a segurança, muitas vezes integra pára-raios e fusíveis para evitar quedas de raios e curtos-circuitos.

Partes principais de transformadores montados em poste

Montagem frontal tipo LV DB

Hardware de linha de pólo

Transformador montado em poste

Montagem lateral tipo LV DB

Equipamentos de produção

Máquina de enrolamento de folha

Unidade de enchimento de óleo

Forno transformador e unidade de fundição

Forno Transformador

Centro de testes

Transformadores em processamento

Transformador em secagem

Transformador no Enrolamento 2

Transformador em Enrolamento

Transfromer está em montagem
