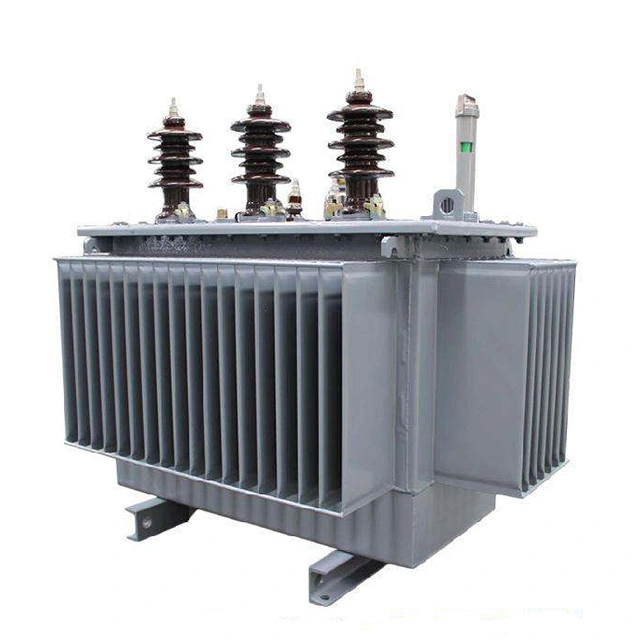

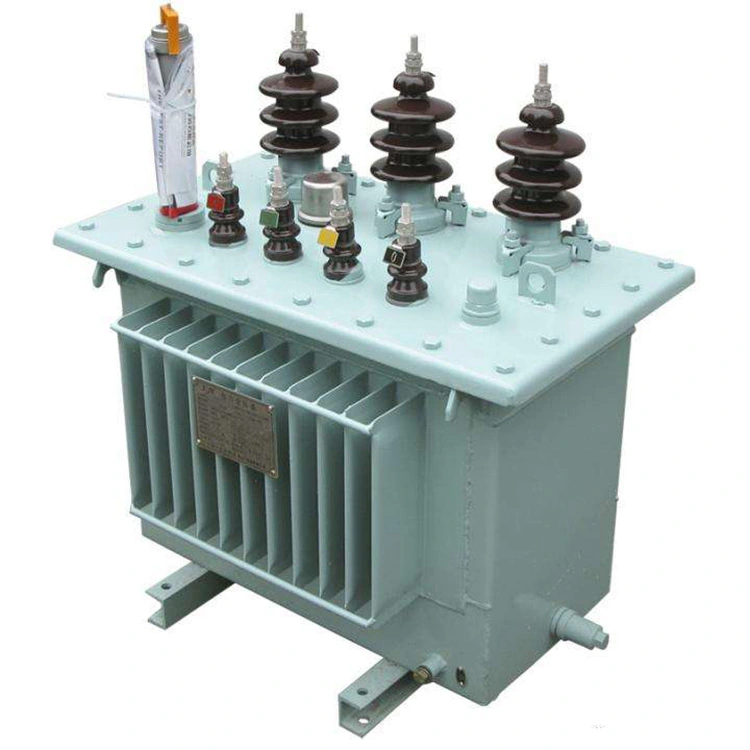

Transformador elétrico de montagem em poste de 50 Kva

O transformador elétrico de montagem em poste de 50 kva é um dispositivo indispensável em sistemas de distribuição de energia de baixa tensão. Suas principais funções incluem conversão de tensão, isolamento elétrico e proteção do sistema. É amplamente utilizado em instalações industriais, edifícios comerciais, projetos residenciais e construção de infraestrutura.

O transformador elétrico montado em poste de 50 kva é fabricado com núcleos de aço silício de alta qualidade e enrolamentos de cobre ou alumínio de alta condutividade. Possui uma estrutura compacta, baixa perda, baixo ruído e operação estável, e foi projetado para funcionar de forma confiável sob várias condições operacionais.

Todos os enrolamentos do transformador elétrico montado em poste de 50 kva são fabricados com materiais de alta qualidade para garantir excelente desempenho de isolamento e estabilidade estrutural. Os enrolamentos de baixa tensão são cobertos com papel de cabo ao redor dos condutores, enquanto os enrolamentos de alta tensão usam fios de cobre redondos esmaltados de poliuretano. A ligação entre camadas de papel adesivo conecta firmemente as bobinas em uma única unidade, o que proporciona excelente desempenho de isolamento. Esta estrutura de enrolamento profissional evita efetivamente que as bobinas se deformem ou sejam danificadas durante operação de longo prazo e transporte de longa distância, garantindo assim a estabilidade e confiabilidade da estrutura geral do transformador elétrico de montagem em poste de 50 kva.

Parâmetro técnico:

P: Em um transformador elétrico de montagem em poste de 10kV/0,4kV 50 kva, em comparação com o grupo de conexão Yyn0, quais vantagens específicas o grupo de conexão Dyn11 tem em termos do nível de corrente de falha de curto-circuito monofásico do lado secundário e a capacidade de supressão de ressonância ferromagnética?

R: A impedância de sequência zero da conexão Dyn11 é muito menor que a do Yyn0, o que aumenta significativamente a corrente de falta de aterramento monofásico, facilitando a detecção e remoção rápida e confiável de falhas pelo dispositivo de proteção e reduzindo os riscos de choque elétrico e danos ao equipamento.

Ao mesmo tempo, o enrolamento delta do lado primário do transformador elétrico montado em poste de 50 kva fornece um caminho fechado para a corrente de sequência zero, restringindo efetivamente o desvio do ponto neutro e evitando grave assimetria de tensão trifásica. Quando o sistema sofre ressonância ferromagnética, esse caminho pode fornecer efeitos de amortecimento, o que reduz significativamente a amplitude e a duração da ressonância sobre a tensão. Além disso, o Dyn11 também pode bloquear a injeção de corrente de 3º harmônico na rede elétrica a montante, evitando a amplificação harmônica e a sobrecarga do banco de capacitores e reduzindo o aumento adicional de temperatura do transformador elétrico de montagem em poste de 10 kV/0,4 kV de 50 kva e a velocidade de envelhecimento do isolamento.

Portanto, para cenários em que transformadores elétricos montados em poste de 50 kva atendem áreas com uma grande quantidade de cargas monofásicas, cargas não lineares ou longas linhas de energia rurais que são propensas a ressonância, o Dyn11 tem vantagens significativas em termos de segurança, qualidade de energia e vida útil do equipamento.

Partes principais de transformadores montados em poste

Montagem frontal tipo LV DB

Hardware de linha de pólo

Transformador montado em poste

Montagem lateral tipo LV DB

Equipamentos de produção

Máquina de enrolamento de folha

Unidade de enchimento de óleo

Forno transformador e unidade de fundição

Forno Transformador

Centro de testes

Transformadores em processamento

Transformador em secagem

Transformador no Enrolamento 2

Transformador em Enrolamento

Transfromer está em montagem
