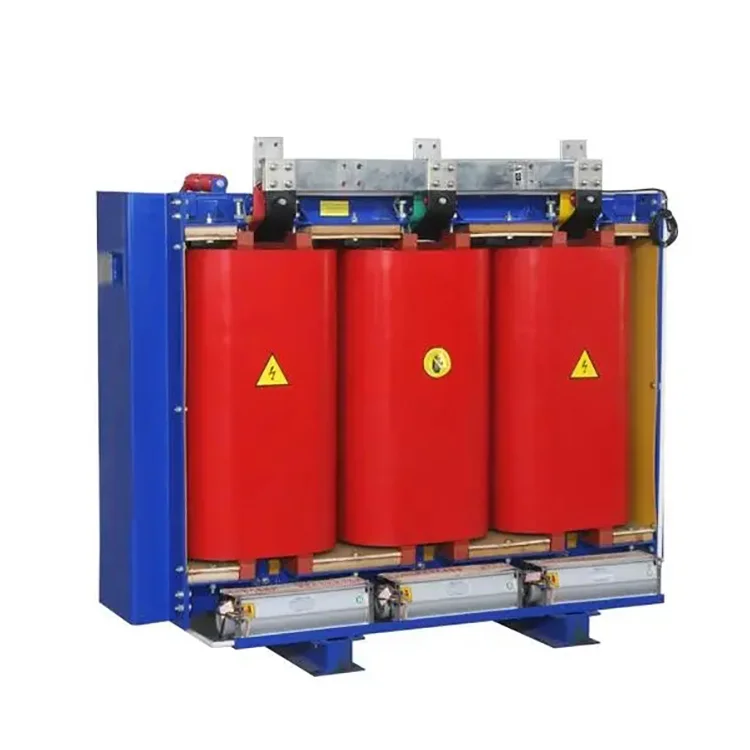

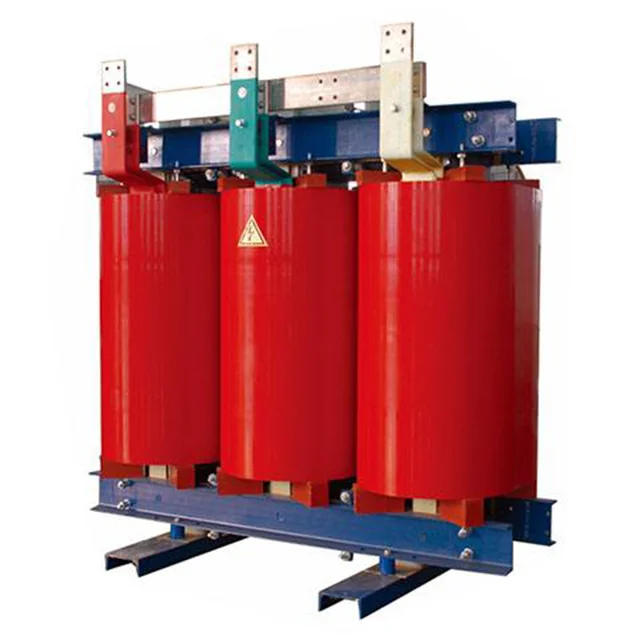

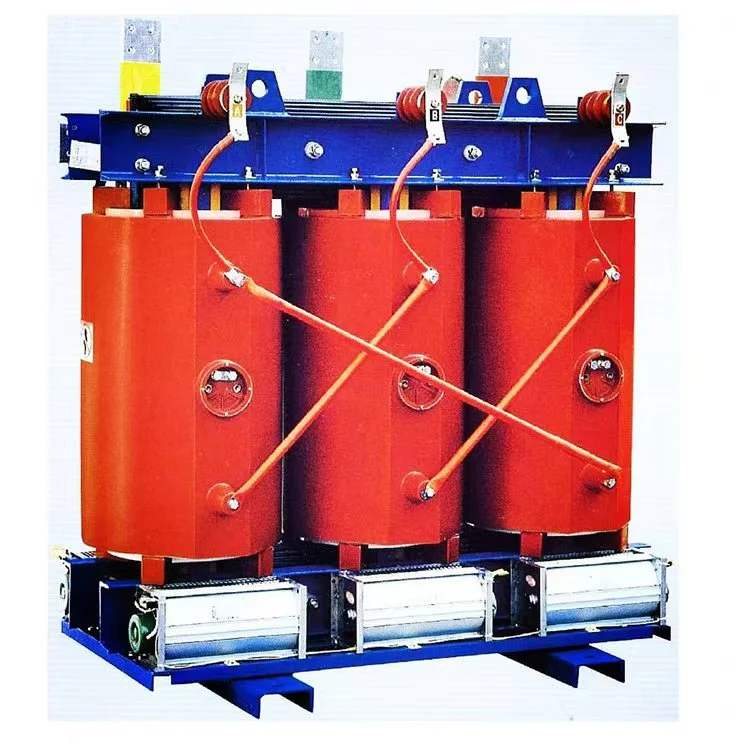

transformadores de potência de tipo seco Dyn11 de 2500kva 20kv

Os transformadores de potência do tipo seco 2500kva 20kv dyn11 são comumente usados ​​em locais com requisitos de alto desempenho, como proteção contra incêndio e prevenção de explosão, devido às suas vantagens, incluindo forte capacidade de resistência a curto-circuito, baixa carga de trabalho de manutenção, alta eficiência operacional, tamanho compacto e baixos níveis de ruído.
Estável, resistente ao fogo e com redução de poluição, pode ser operado diretamente em pontos de carga. Tecnologia doméstica avançada, alta resistência mecânica, forte capacidade de resistência a curto-circuito, baixa descarga parcial, boa estabilidade térmica, alta confiabilidade e longa vida útil.
Baixas perdas, baixo ruído, efeito significativo de economia de energia e operação livre de manutenção. Bom desempenho de dissipação de calor e forte capacidade de sobrecarga. A capacidade pode ser aumentada quando o resfriamento por ar forçado é aplicado.
Excelente resistência à umidade. Adequado para operação em alta umidade e outros ambientes agressivos.
Os transformadores de potência do tipo seco 2500kva 20kv dyn11 podem ser equipados com um sistema abrangente de detecção e proteção de temperatura. Um sistema inteligente de controle de temperatura por sinal permite a detecção automática e exibição cíclica da temperatura de operação de cada um dos enrolamentos trifásicos, partida/parada automática dos ventiladores, bem como funções de alarme e disparo.
Tamanho compacto, peso leve, tamanho reduzido e baixo custo de instalação.

Procedimentos diários de operação, inspeção e manutenção para transformadores de potência tipo seco 2500kva 20kv dyn11

Inspeção pré-operação:

Verifique se o ambiente ao redor do transformador está seco e livre de detritos que possam obstruir a circulação de ar.

Verifique se os parafusos de conexão do transformador estão apertados e verifique a confiabilidade do dispositivo de aterramento.

Inspecione o gabinete do transformador quanto a danos ou corrosão.

Verifique se os instrumentos, luzes indicadoras e relés estão funcionando corretamente.

Análise e tratamento de falhas durante a operação:

Monitore regularmente a temperatura do transformador para garantir que ele funcione dentro da faixa normal.



Monitore a corrente e a tensão do transformador para detectar quaisquer anormalidades.

Preste atenção às mudanças de temperatura no ambiente circundante para evitar problemas de superaquecimento.

Verifique periodicamente a resistência de isolamento do transformador para garantir um bom desempenho de isolamento.

Se quaisquer condições anormais (como ruído incomum, vibração, odor, etc.) forem detectadas, desligue imediatamente o transformador para inspeção.



Manutenção regular:

Limpe regularmente o invólucro do transformador para garantir uma boa ventilação.

Remova sujeira e detritos de materiais isolantes.

Inspecione e substitua materiais isolantes envelhecidos, danificados ou muito desgastados.

Verifique regularmente a resistência do isolamento para determinar se o status do isolamento é normal.



Inspecione os ventiladores e radiadores para garantir que o sistema de dissipação de calor esteja funcionando corretamente.

Mantenha registros e relatórios de manutenção regulares, documentando as atividades de manutenção e os problemas identificados.

Parâmetros do produto:

Nome	Transformadores de potência tipo seco 2500kva 20kv dyn11
Capacidade nominal	2500kva
Tensão primária	20KV
Tensão secundária	0,4 0,415 kV
Material de isolamento	Resina fundida
Grupo de vetores	Dyn11 Yyn0
Sem perda de carga (P0)	Com base na exigência do cliente
Perda de carga (Pk) @ 120°C	Com base na exigência do cliente
Tensão de Impedância (Reino Unido)	8%
Classe de isolamento	CLASSE F ou H
Método de resfriamento	ONAF ONAF
Descarga parcial	Menos de 10 unidades
