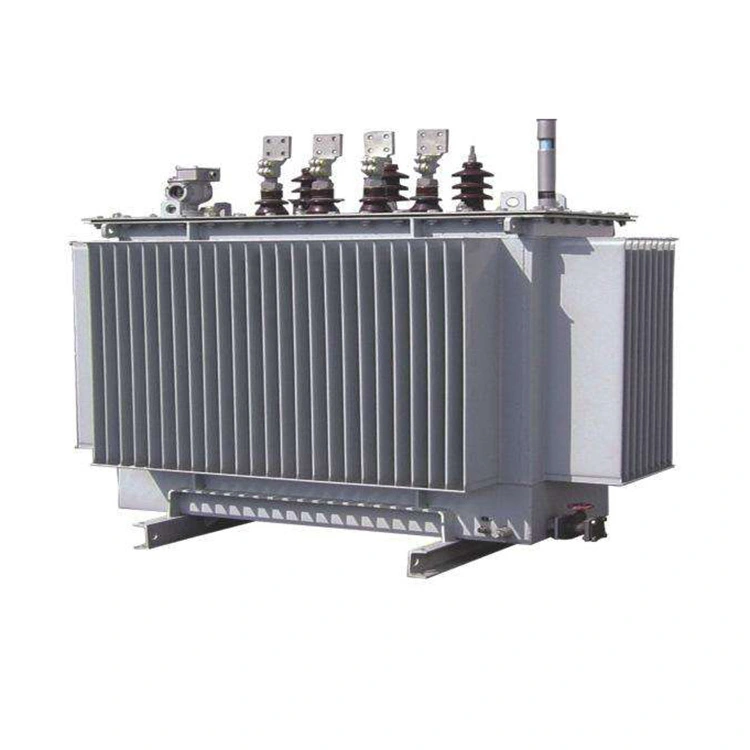

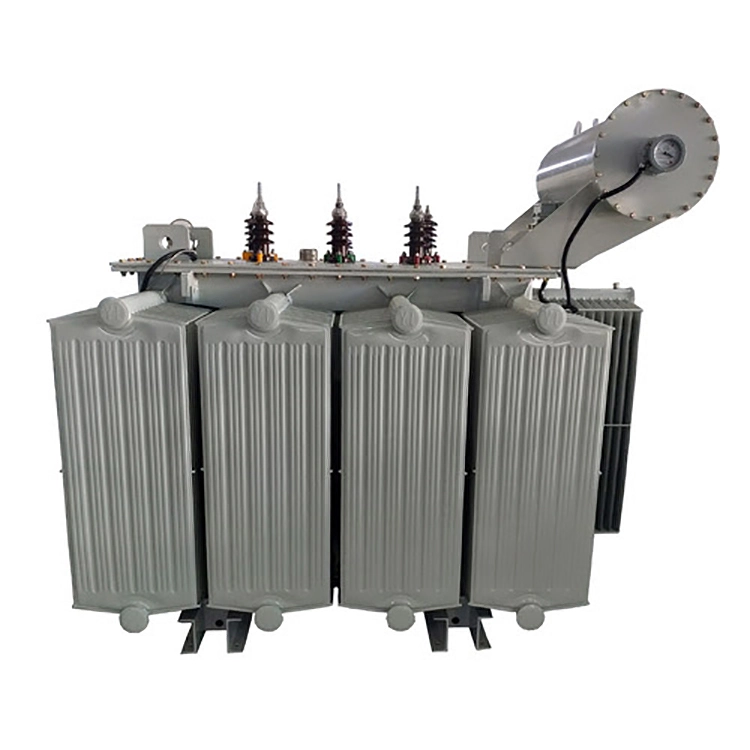

transformador de núcleo de liga amorfa imerso em óleo de 33kv 2,5 Mva

O núcleo do transformador de núcleo de liga amorfa imerso em óleo de 33 kv 2,5 mva é feito por enrolamento de circuito fechado de tiras de liga amorfa à base de ferro. A estrutura integrada sem entreferros laminados reduz significativamente a histerese e as perdas por correntes parasitas. Em comparação com núcleos de aço silício tradicionais, a perda sem carga é bastante reduzida. A coluna central e o garfo são unidos por adesivo de vidro epóxi, tornando a rigidez geral mais forte e suprimindo efetivamente a vibração e o ruído operacionais.

Os enrolamentos do transformador de núcleo de liga amorfa imerso em óleo de 33kv 2,5 mva usam condutores de cobre de alta pureza e são combinados com um processo de revestimento de isolamento multicamadas adequado para condições de alta tensão. Combinado com a espiral aprimorada e a estrutura de enrolamento intercalado contínuo, ele distribui uniformemente o campo elétrico do enrolamento, o que melhora a tolerância de isolamento e a resistência à deformação. O lado de alta tensão do transformador de núcleo de liga amorfa imerso em óleo de 33 kv 2,5 mva está equipado com engrenagens de regulação de tensão de ± 2 × 2,5% sem excitação, que podem se adaptar com precisão aos requisitos de regulação das flutuações de tensão da rede.

O corpo da caixa é formado por soldagem integral de chapas de aço corrugadas. Contando com a estrutura adaptativa de troca de calor do invólucro corrugado, ele pode obter um resfriamento eficiente por circulação natural do óleo isolante sem a necessidade de um dispositivo externo de dissipação de calor, adequado para operação contínua de longo prazo. O transformador de núcleo de liga amorfa imerso em óleo de 33 kv 2,5 mva é preenchido com óleo isolante mineral ecologicamente correto de acordo com os padrões IEC 296, que combina excelente condutividade térmica e desempenho de isolamento, isolando efetivamente os componentes energizados internos e evitando riscos de quebra do isolamento.

Parâmetro técnico:

Principais recursos:

1. Ultra economia de energia: Utilizando núcleos de liga amorfa, a perda sem carga é reduzida em aproximadamente 70% a 80% em comparação com os tradicionais transformadores de chapa de aço silício tipo S9/S11. O transformador de núcleo de liga amorfa imerso em óleo de 33 kv 2,5 mva é particularmente adequado para operação de longo prazo em redes de energia rurais e indústrias onde a carga nem sempre está em plena capacidade.

2. Totalmente selado, livre de manutenção: O tanque de óleo adota uma estrutura totalmente selada para evitar que o óleo entre em contato com o ar, evitando que o óleo isolante fique úmido e envelhecido. O transformador de núcleo de liga amorfa imerso em óleo de 33kv 2,5 mva pode atingir uma vida útil livre de manutenção de 50 anos e é adequado para ambientes externos agressivos.

3.Alta confiabilidade: O enrolamento de baixa tensão é enrolado com folha de cobre, enquanto o enrolamento de alta tensão é enrolado com fio de cobre. Com forte resistência a curto-circuito e resistência a raios, a estrutura é compacta,

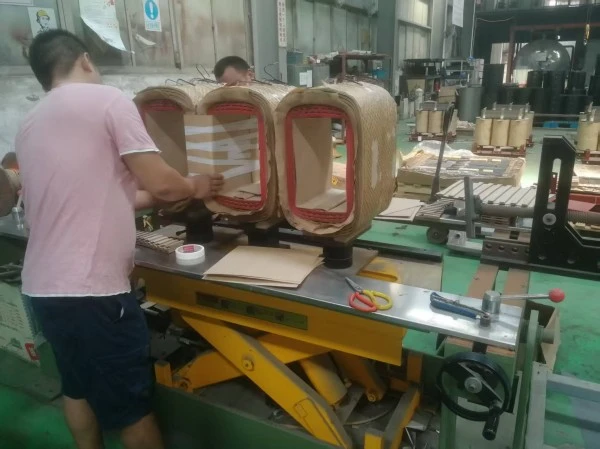

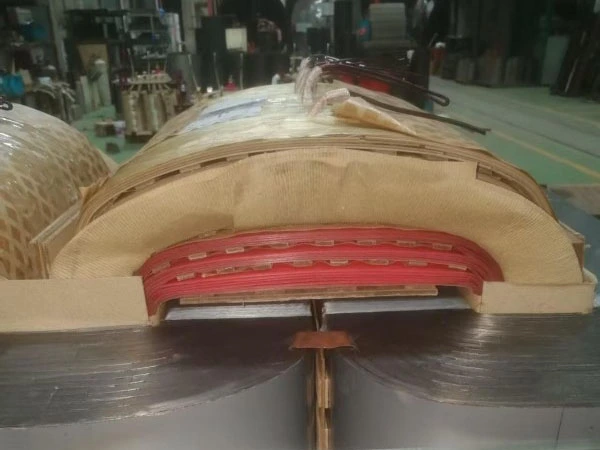

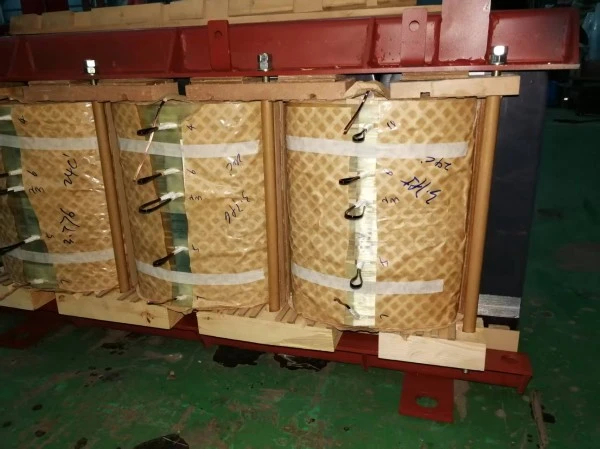

Transformador de liga amorfa em processamento

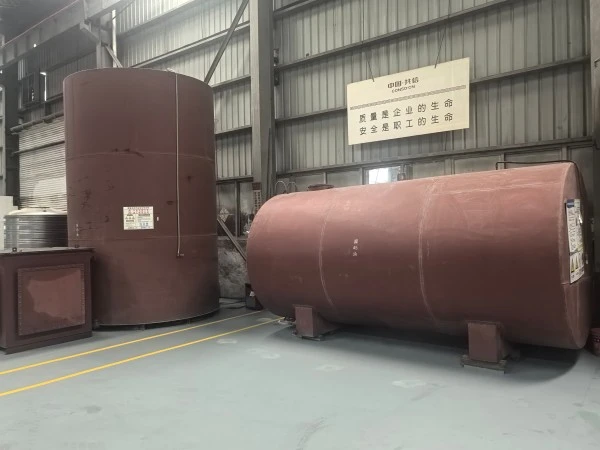

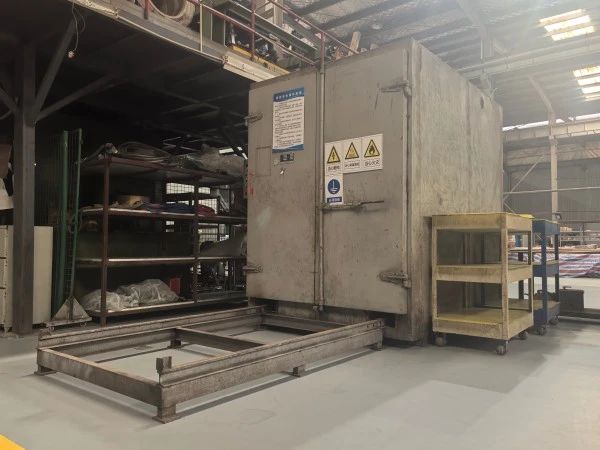

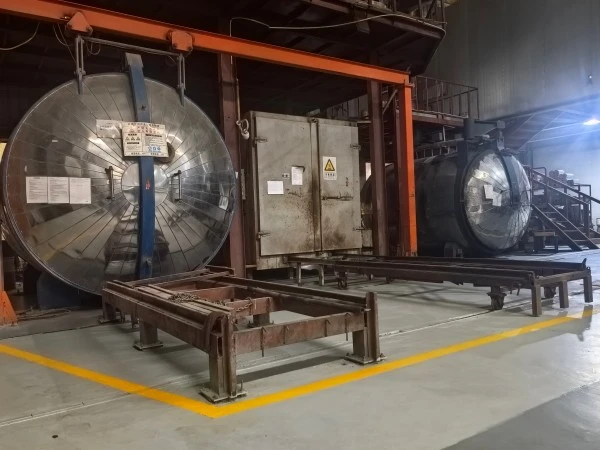

Equipamento

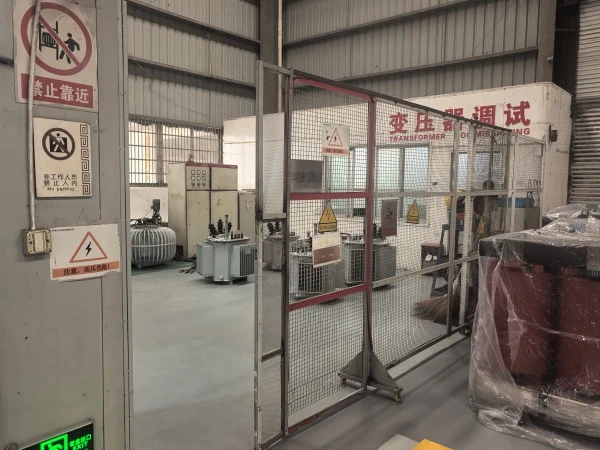

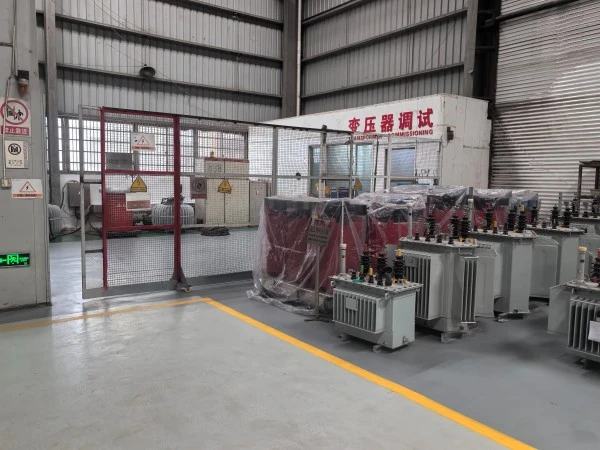

Centro de testes

Transformador no transporte
