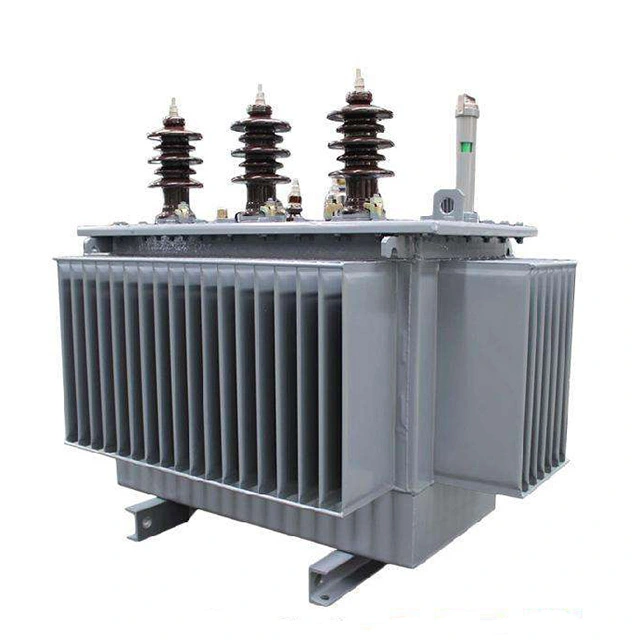

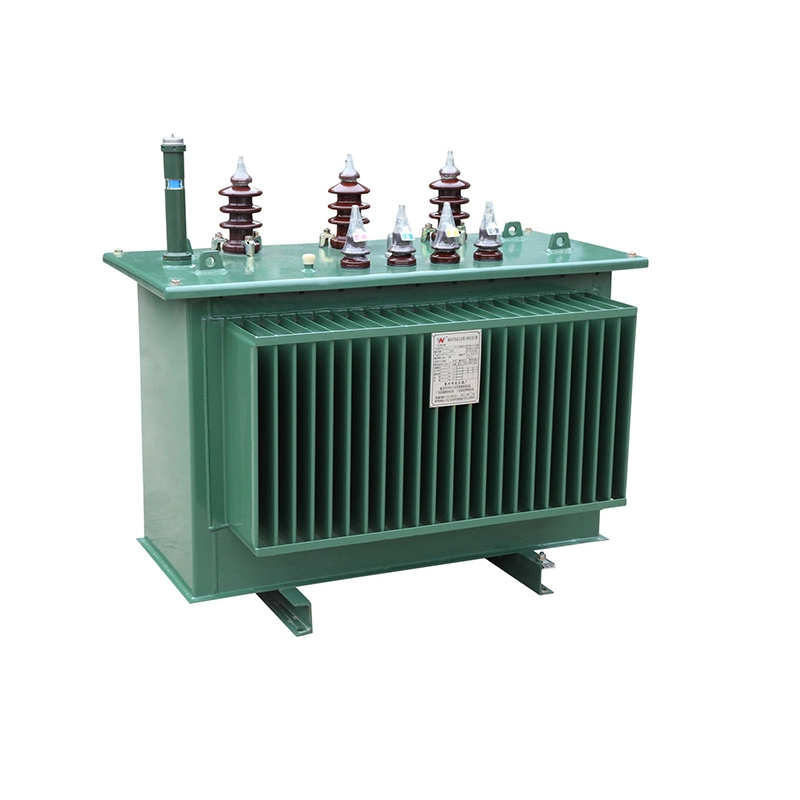

transformador de distribuição de liga amorfa de 50kva 0.4kv

Muitos países do Sudeste Asiático, África, Ásia Central e América Latina estão a promover vigorosamente a modernização das redes eléctricas rurais e de projectos de electrificação rural. Em áreas remotas, a taxa de carga permaneceu consistentemente baixa (20% - 35%). As vantagens de economia de energia do transformador de distribuição de liga amorfa em operação sem carga foram maximizadas, tornando-os a escolha preferida para agências locais de fornecimento de energia em licitações. As conexões de rede fotovoltaica distribuída doméstica e fotovoltaica industrial e comercial de pequena escala são equipadas com transformadores de distribuição de nível de 50kVA. Com o crescimento contínuo das instalações fotovoltaicas globais, a demanda por transformadores de distribuição de liga amorfa de pequena capacidade também aumentou.

O transformador usa tiras de liga amorfa como material do núcleo. Esta liga amorfa é formada em uma estrutura amorfa por meio de um rápido processo de resfriamento, apresentando perda de histerese extremamente baixa e corrente sem carga. Seu desempenho eletromagnético excede em muito o das tradicionais chapas de aço silício. O transformador de distribuição de liga amorfa de 50kva 0,4kv tem um menor aumento de temperatura de trabalho, reduzindo assim o envelhecimento dos materiais de isolamento e prolongando a vida útil do equipamento. A tecnologia de resfriamento imerso em óleo resolve efetivamente o problema de dissipação de calor sob cargas de alta temperatura. O óleo do transformador de distribuição de liga amorfa de 50kva 0,4kv serve como meio de resfriamento, evitando superaquecimento e falhas e melhorando a confiabilidade e segurança gerais.

Parâmetro técnico:

P: Este transformador de distribuição de liga amorfa de 50kva 0,4kv pode alterar o grupo de conexão Dyn11 padrão para Yyn0?

R: Sim, este transformador de distribuição de liga amorfa de 50kva 0,4kv pode ter seu tipo de grupo de conexão alterado do padrão Dyn11 para Yyn0. Tecnicamente, isto é viável, mas existem desvantagens na sua utilização:

1. O terceiro harmônico não pode ser suprimido: não há enrolamento triangular fechado no lado de alta tensão, portanto, o fluxo magnético do terceiro harmônico do núcleo de ferro não pode formar um circuito circulante, o potencial do ponto neutro no lado de baixa tensão é compensado e a tensão de saída trifásica é alterada. Quando há uma carga desequilibrada em cargas monofásicas, uma grande corrente de sequência zero aparece na linha neutra e a linha neutra superaquece anormalmente.

2. Fraca capacidade de lidar com cargas desequilibradas: A distribuição de energia civil consiste principalmente em iluminação monofásica e cargas de eletrodomésticos. Cargas trifásicas são propensas a desequilíbrios. Sob a condição Yyn0, a distorção de tensão do transformador de distribuição de liga amorfa de 50kva 0,4kv é severa e é fácil queimar lâmpadas finais, motores pequenos e equipamentos elétricos de precisão. O enrolamento triangular de alta tensão Dyn11 pode formar um circuito circulante para digerir o terceiro harmônico, e o efeito de estabilização de tensão é excelente.

3. Acesso limitado à conexão à rede: As principais redes de energia e projetos de conexão à rede fotovoltaica em todo o mundo têm estipulações obrigatórias para Dyn11, e os modelos Yyn0 não podem passar pela aceitação de conexão à rede do departamento de fornecimento de energia e não podem ser conectados à rede pública municipal.

Transformador de liga amorfa em processamento

Equipamento

Centro de testes

Transformador no transporte
